Millen MBKHS 601

Данная инструкция на русском языке предназначена для вытяжки Millen MBKHS 601, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для вытяжки представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.1 Мб, pdf)
Страницы: Стр:
12

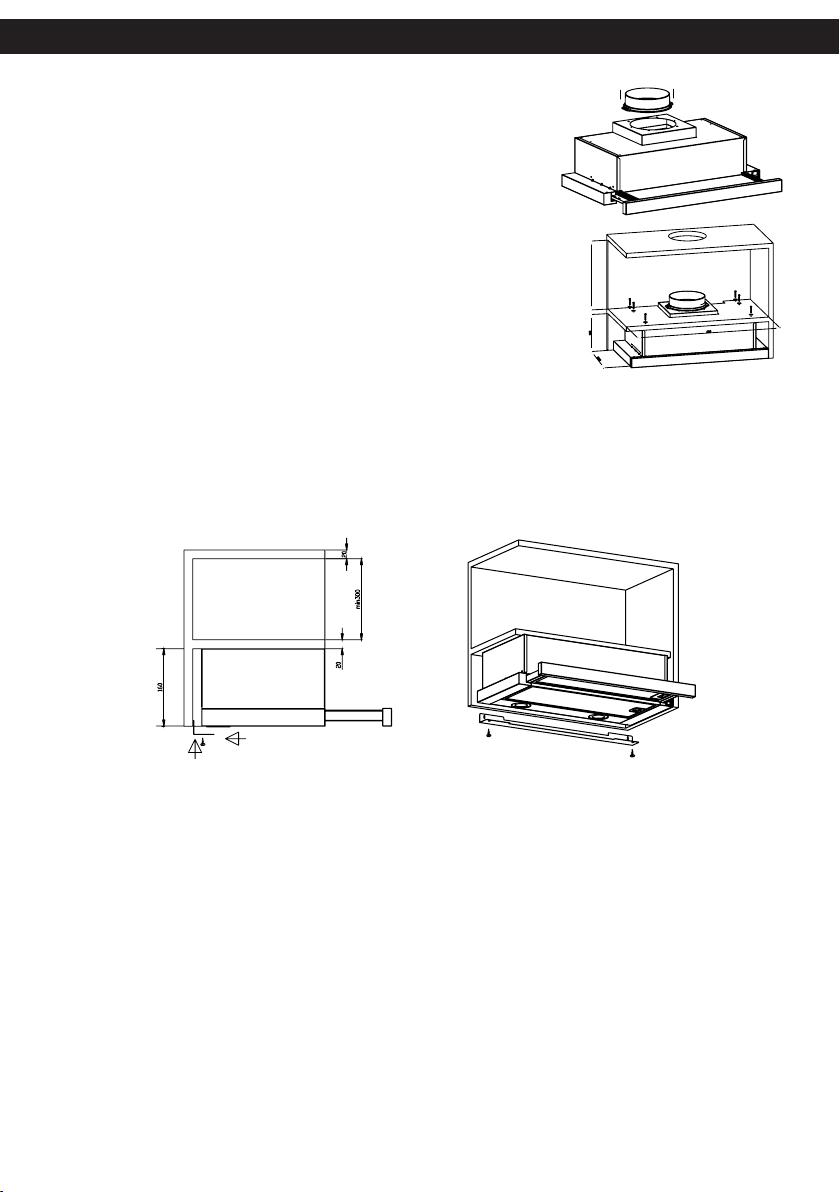

Этапы установки вытяжки
Убедитесь, что расстояние от края
отверстия до края шкафа составляет
не менее 35 мм. Наметьте 6 отверстий
диаметром 4 мм. Просверлите отверстия
для переходника и воздуховода.
Установите переходник и антивозвратный
клапан на выпускное отверстие вытяжки.
Установите вытяжку с помощью 6 само-
резов (4х35 мм) и плоских шайб, прикрутив
к поверхности шкафа в намеченных местах.
Используйте инструменты, чтобы затянуть винты и зафиксировать
кухонную вытяжку в шкафу.
Если между стеной и вытяжкой есть зазор, вы можете установить
L-образный кронштейн в нижней части вытяжки с помощью двух винтов
(3x12 мм).
Установка L-образного кронштейна является необязательной.
Соедините воздуховодом выпускное отверстие кухонной вытяжки и венти-
ляционное отверстие через отверстие кухонном шкафчике.
Установка антивозвратного клапана
Если вытяжка не имеет собранного антивозвратного клапана (1), вам
следует прикрепить его половинки корпусу. На изображениях показан
только пример установки клапана, выпускное отверстие может быть
различным в зависимости от различных моделей и конфигурации.
Для установки антивозвратного клапана необходимо:
- Установить две половинки 2 в корпус переходника 6;
- Штифт 3 должен быть ориентирован сверху;
- Ось 4 должна быть вставлена в отверстия 5 на корпусе переходника;
- Повторите все операции для 2-й половины
mmiinn330000
Страницы: Стр: 11
