Libhof LV-4060

Данная инструкция на русском языке предназначена для вытяжки Libhof LV-4060, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для вытяжки представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
9

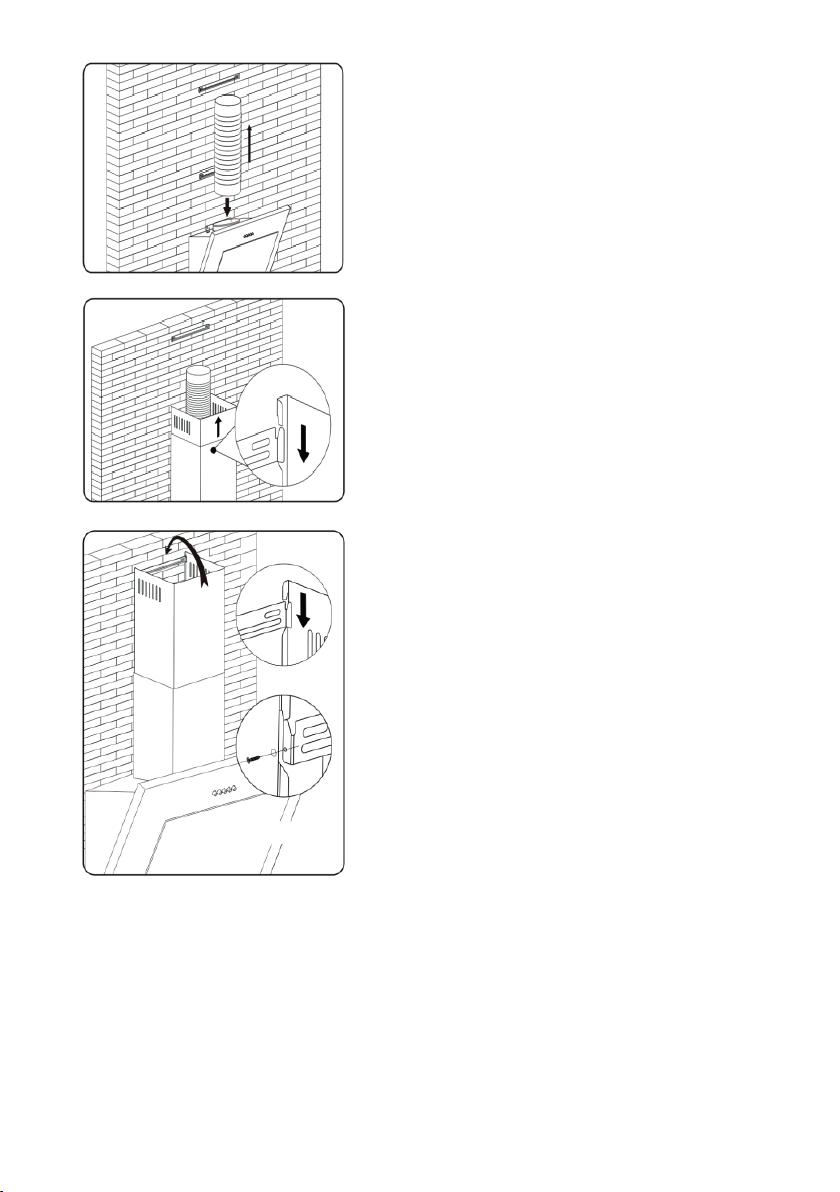

Закрепите односторонний клапан на
воздуховыпускном отверстии вытяжки, а
затем присоедините трубу к воздуховыпуск-
ному отверстию, как показано на рисунке.
Существует 2 способа установки крышки
дымохода. Пожалуйста, проверьте прила-
гаемую картинку для справки.
1. После просверливания 2 отверстий и
фиксации кронштейна повесьте крышку
дымохода, совместив оба боковых замка
(рис. 1).
2. После просверливания 2 отверстий и
фиксации кронштейна установите крышку
дымохода, зафиксировав 2 винтами в обоих
боковых отверстиях (рис. 2).
(3*10 мм винт)
(рис 2)
(рис 1)
