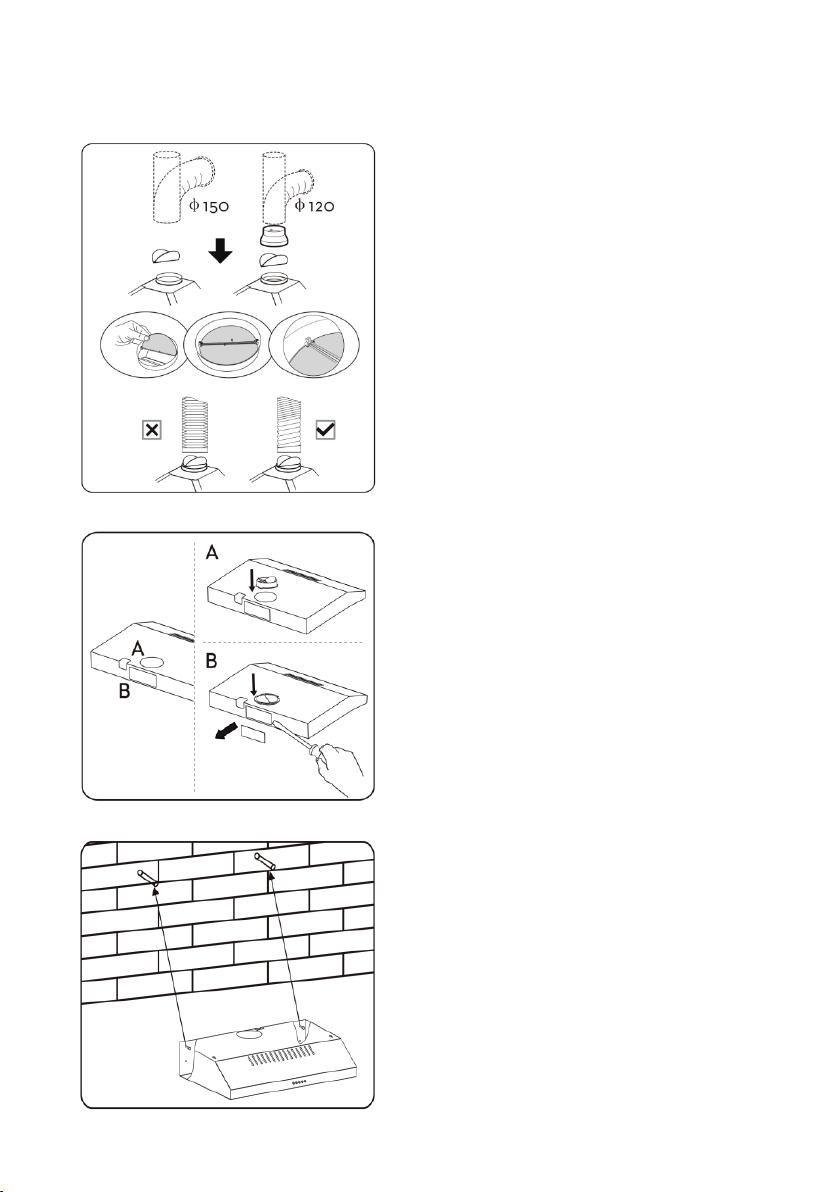

СПОСОБ УСТАНОВКИ ВОЗДУХООТВОДА
7
Способ монтажа воздуховода диаме-
тром 150 мм.: вставьте антивозвратный
клапан, как показано на рисунке, и
закрепите трубу воздуховода.
Внимание: Лепестки антивозвратного
клапана должны открываться вверх.
Способ монтажа воздуховода диаме-
тром 120 мм.: аналогично воздуховоду
150мм, используя переходной адаптер
150→120 мм.
Трубу возле выхода воздуха необхо-
димо полностью растянуть.
Два способа установки
Способ A: подсоедините воздуховы-
пускное отверстие диаметром 120 мм к
верхнему вентиляционному отверстию
вытяжки.
Способ B: закройте верхнее вентиля-
ционное отверстие вытяжки входящей в
комплект крышкой и снимите заднюю
квадратную металлическую пластину с
помощью инструмента.
1. В соответствии с межцентровым
расстоянием отверстия в задней части
вытяжки измерьте положение, а затем
просверлите 2 отверстия диаметром 8
мм в стене. Вставьте пластиковые
дюбели в каждое отверстие и затяните 2
винта ST4×30 в пластиковые дюбели.
Установите вытяжку на винты.
Закрепите вытяжку
Установите односторонний клапан на
вытяжку, чтобы завершить установку.
