2. В целях обеспечения безопасности потолок должен выдерживать вес,
равный не менее 120 кг, и иметь толщину более 30 мм.
Сделайте в потолке отверстие диаметром 170 мм для размещения вытяжки.

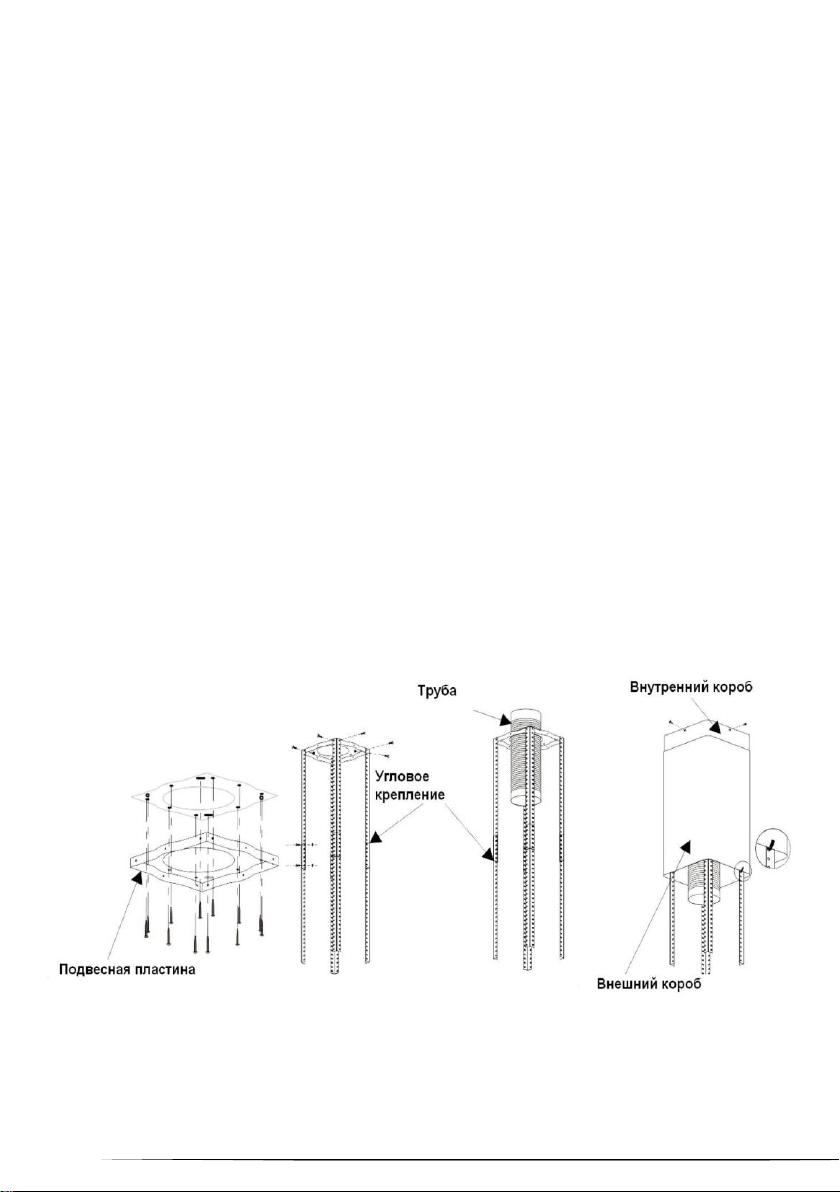

3. Просверлите 12 отверстий в потолке согласно подвесной пластине (см.
рис. 2), которую будут держать 12 больших винтов с плоской головкой
(ST6*40 мм); далее используйте 8 винтов и гайку М4 с уплотнителем
для соединения углового крепления и подвесной пластины, рассчитав
длину углового крепления (см. рис. 1); затем используйте 16 больших
винтов с плоской головкой (М4*10) и гайку М4 с уплотнителем для
соединения одного и второго угловых креплений (нахлест углового
крепления должен быть не менее 100 мм).
4. Выдвижная труба с одной стороны должна войти в отверстие
диаметром 170 мм.
5. Используя 4 больших винта с плоской головкой (ST4*8), соедините
внутренний короб с подвесной пластиной, затем установить один
внешний короб; два крюка будут использоваться для подъема
внешнего короба в случае последующей установки.
6. Используйте 4 больших винта с плоской головкой (ST4*8) для установки
выходного фланца.
