УСТАНОВКА
1. Потолок должен выдерживать не менее 40 кг веса, а его толщина
должна быть ≥ 30 мм (см рис. 2). Сделайте в потолке одно круглое
отверстие диаметром 170 мм.

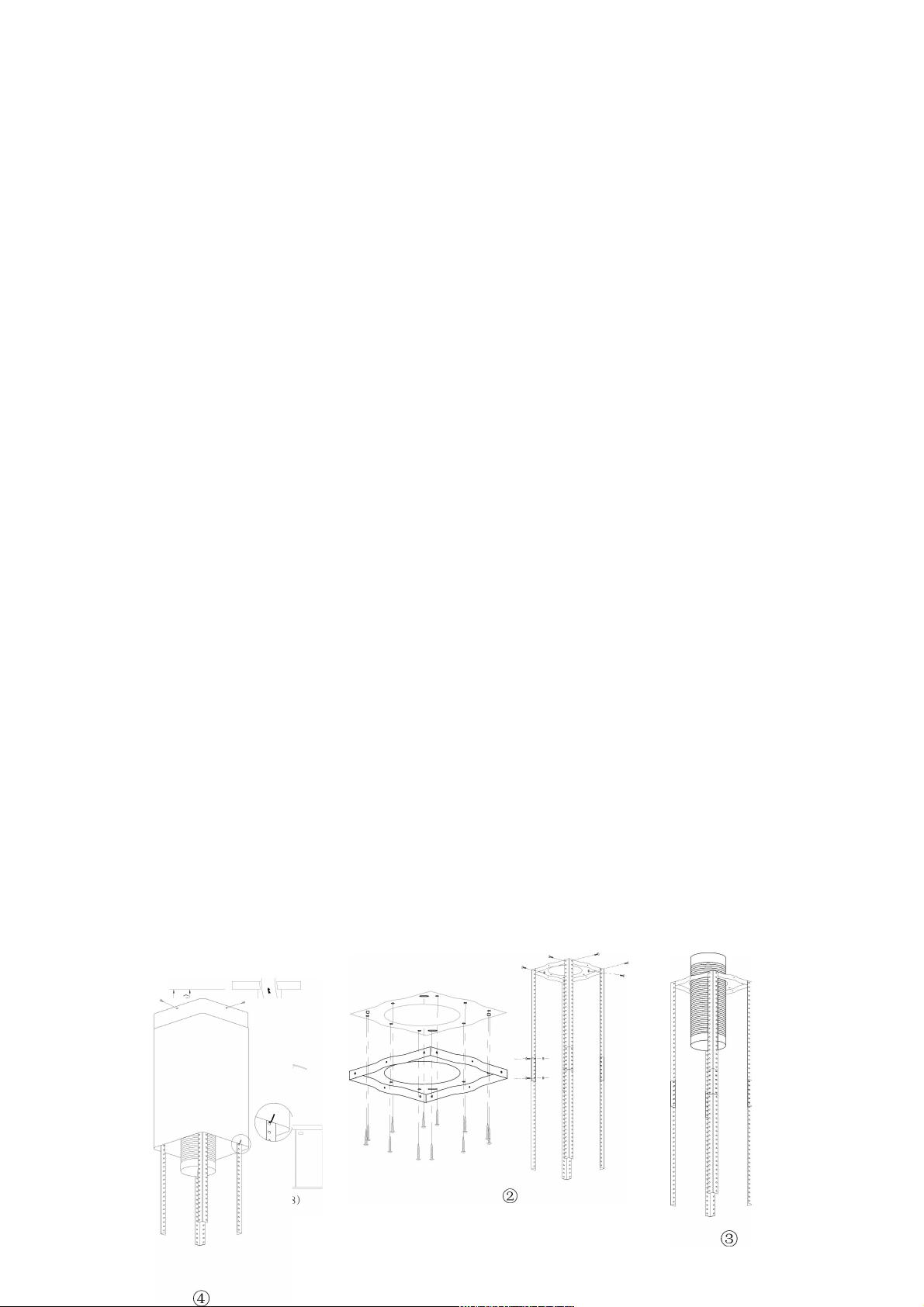

2. Просверлите 12 отверстий в потолке согласно подвесной пластине
(см. рис. 2), которую будут держать 12 больших винтов с плоской
головкой (ST6*40 мм); далее используйте 8 винтов и гайку М4 с
уплотнителем для соединения углового крепления и подвесной
пластины, рассчитав длину углового крепления (см. рис. 1); затем
используйте 16 больших винтов с плоской головкой (М4*10) и гайку
М4 с уплотнителем для соединения одного и второго угловых
креплений (нахлест углового крепления должен быть не менее
100 мм).
(1) Пусть выдвижная труба с одной стороны войдет в отверстие
диаметром 170 мм (см. рис. 3).
(2) Используя 4 больших винта с плоской головкой (ST4*8),
соедините внутренний короб с подвесной пластиной, затем
установить один внешний короб; два крюка будут
использоваться для подъема внешнего короба в случае
последующей установки (см. рис. 4).
(3) Используйте 4 больших винта с плоской головкой (ST4*8) для
установки выходного фланца (см. рис. 5).
(4) Отрегулируйте 4 винта, фиксирующих стекло, чтобы убедиться
в том, что стекло и корпус кухонной вытяжки надежно
соединены и закреплены (см. рис. 6).
(5) Поднимите вытяжку; используйте 16 больших винтов с плоской
головкой (М4*10) для соединения корпуса вытяжки и углового
крепления (см. рис. 7).
(6) Соедините выдвижную трубу с выходным фланцем; убедитесь,
что все подключено правильно, затем уберите крюк и опустите
внешний короб; установка вытяжки завершена (см. рис. 9).
