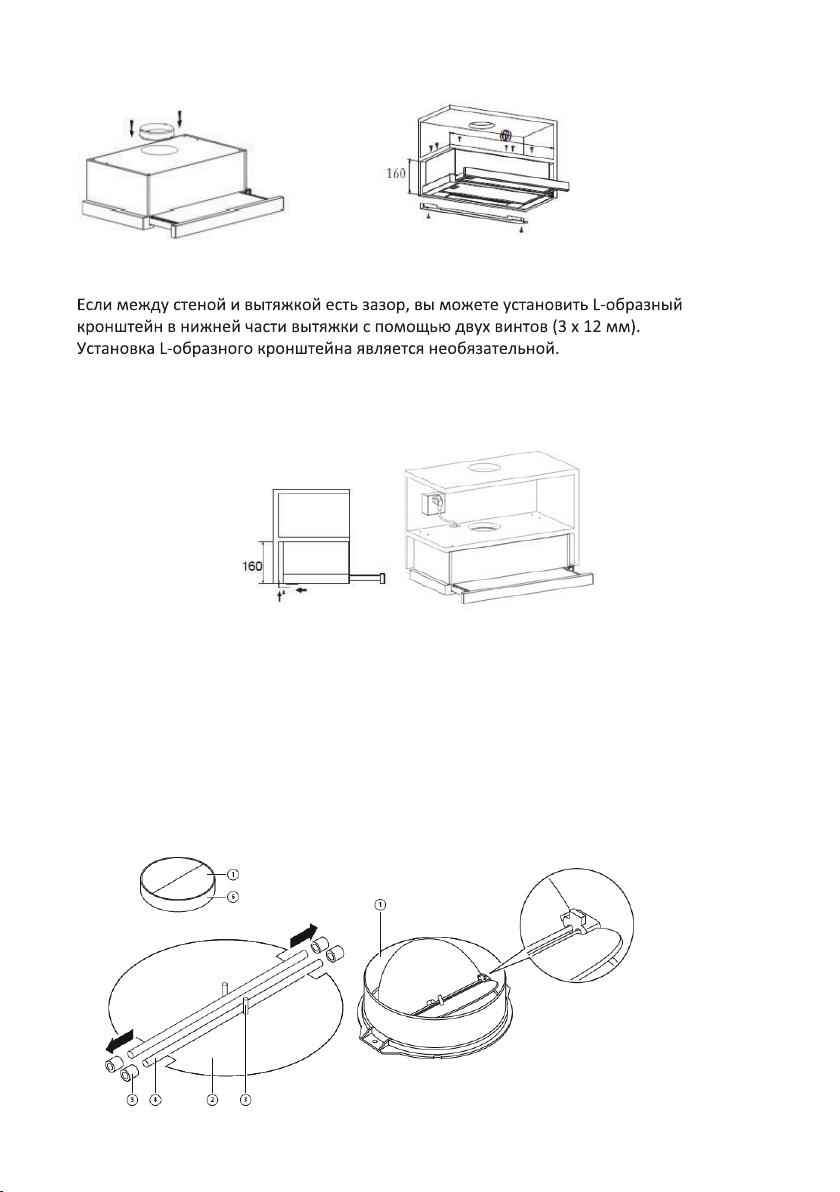

Установите вытяжку с помощью 6 саморезов (4 мм х 35 мм) и плоских шайб, прикрутив к

поверхности шкафа в намеченных местах

Используйте инструменты, чтобы затянуть винты и зафиксировать кухоннуювытяжку

в шкафу.

• Соедините воздуховодом выпускное отверстие кухонной вытяжки и вентиляционное

отверстие через отверстие кухонном шкафчике.

Установка антивозвратного клапана

Если вытяжка не имеет собранного антивозвратного клапана (1), вам следует прикрепить

половинки его корпусу. На изображениях показан только пример установки клапана,

выпускное отверстие может быть различным в зависимости от различных моделей и

конфигурации.

Для установки антивозвратного клапана необходимо:

• Установить две половинки 2 в корпус переходника 6;

• штифт 3 должен быть ориентирован сверху;

• ось 4 должна быть вставлена в отверстия 5 на корпусе переходника;

• повторите все операции для 2-й половины
