Lex APOLLO N 600

Данная инструкция на русском языке предназначена для вытяжки Lex APOLLO N 600, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для вытяжки представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
8
с. Вытяжка должна располагаться на высоте от 55 до 65 см. от
электрических поверхностей, и на высоте от 75 до 85 см. от газовых
варочных поверхностей.

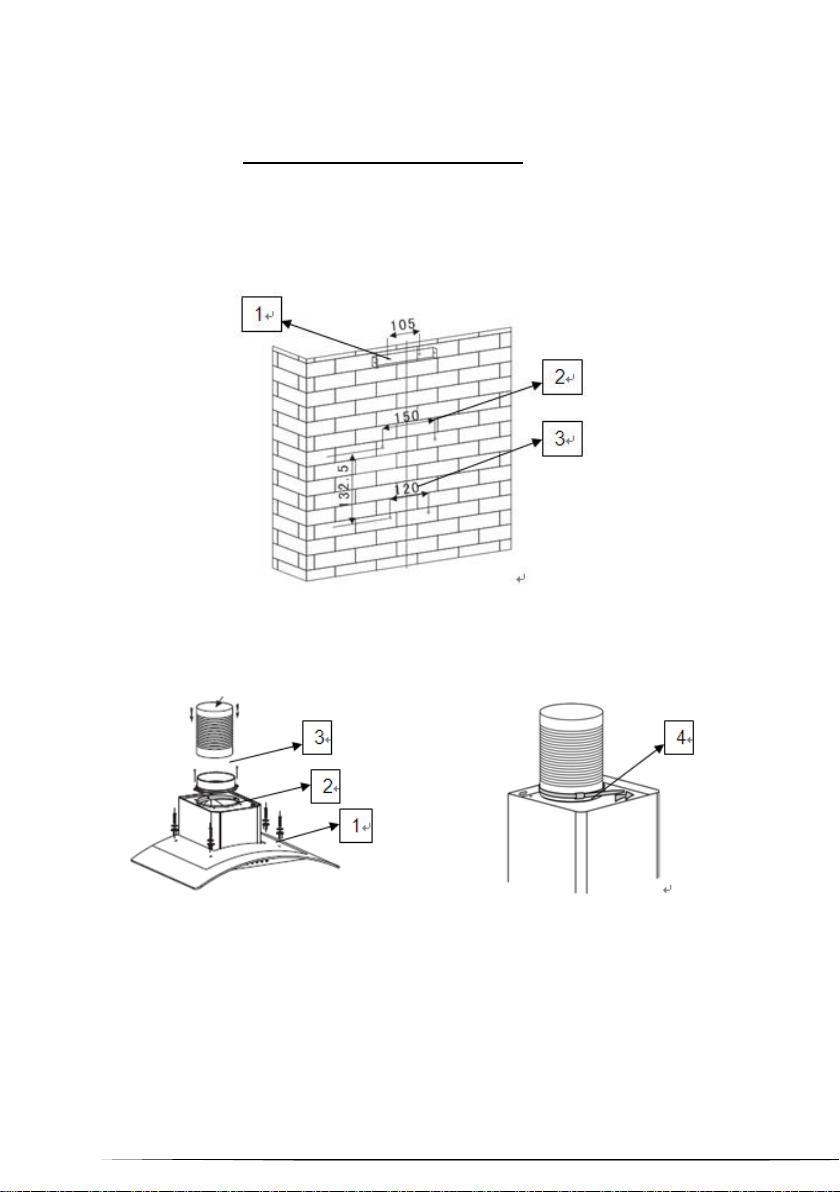

2. Установка (Режим вентиляции):
Закрепите стальную панель на стене с помощью шурупов (4 мм x 40
мм). Панель используется для закрепления декоративного короба.
Повесьте вытяжку на шурупы 4 х 30 мм с дюбелями.
Закрепите стекло к корпусу с помощью 4 болтов M4 x 20 мм.
Используйте шурупы 4 х 8 мм, чтобы установить фланец.
Подсоедините гофротрубу к фланцу.
Затяните гофротрубу в месте соединения с фланцом.
Вставьте внутренний короб во внешний
