Hubert Smart AGB DY

Данная инструкция на русском языке предназначена для отопительного котла Hubert Smart AGB DY, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для отопительного котла представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:

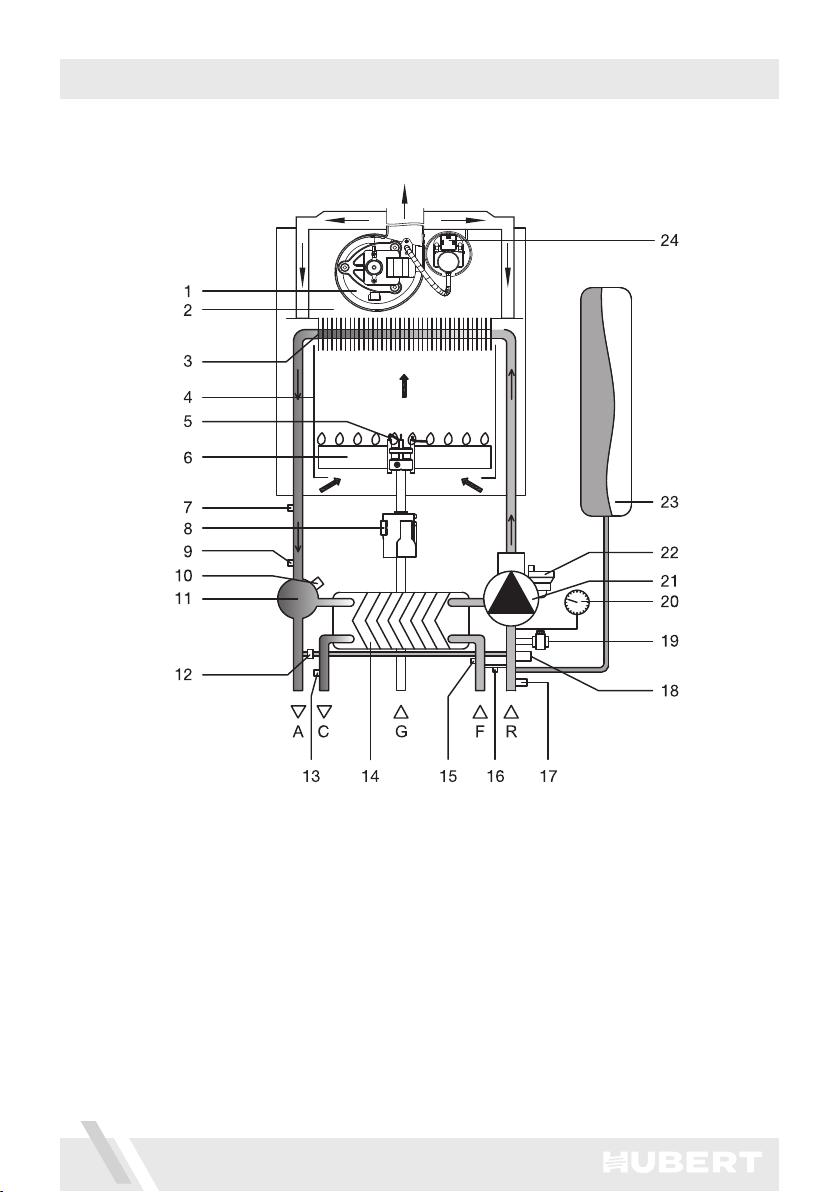

СХЕМАИЗДЕЛИЯ
Схемациркуляциитеплоносителядлямоделиспластинчатым
теплообменником
16
1.Вентилятор
2.Дымовойколлектор
3.Основнойтеплообменник
4.Камерасгорания
5.Электродрозжигаиионизации
6.Горелка
7.Датчикперегрева
8.Газовыйклапан
9.ДатчикотопленияNTC
10.Электрическийтрехходовойклапан
11.Выпускнойколлектор,всборе
12.Перепускнойклапан
13.ДатчикГВС,NTC
14.Пластинчатыйтеплообменник
15.Датчикпотока
16.Клапанзаполнения(подпитка)
17.Дренажныйклапан
18.Датчикдавленияводы
19.Предохранительныйклапан
20.Водянойманометр
21.Циркуляционныйводянойнасос
22.Автоматическийвоздухоотводчик
23.Расширительныйбак
24.Прессостат
Страницы: Стр: 15
