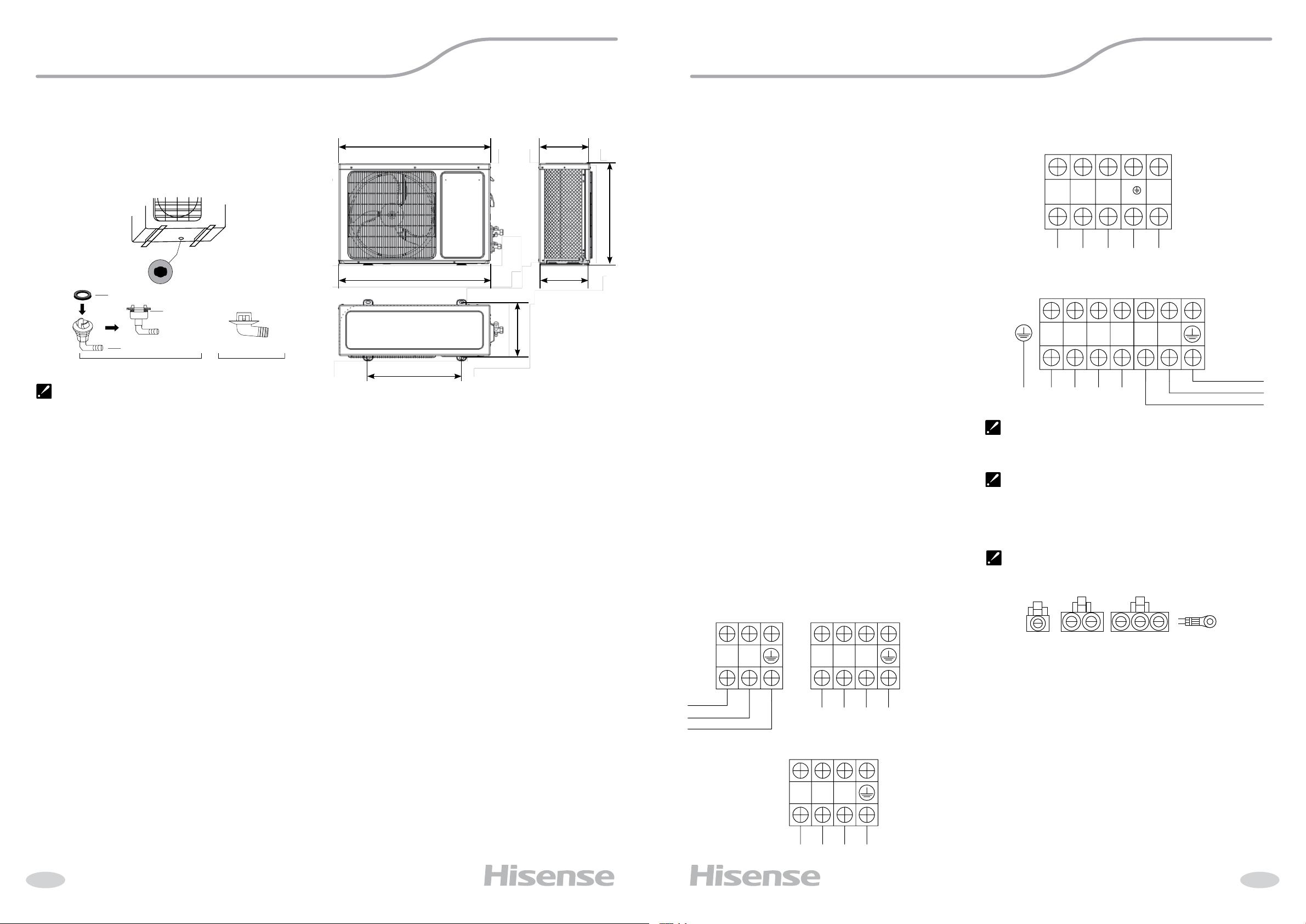

(1) (2)

прокладка

дренажный отвод

отверстие

для дренажного

отвода

Общие требования к установке Общие требования к установке

• Если наружный блок оснащён функцией

теплового насоса, установите патрубок

отвода конденсата наружного блока. По

этому патрубку будет отводиться конденсат,

образующийся при работе наружного блока в

режиме нагрева.

Примечание: изображение конструкции дренажного

патрубка приведено для справки. Конструкция дренаж-

ного патрубка вашего кондиционера может отличаться

(например, может отсутствовать резиновая прокладка)

• В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

• В условиях морского климата с большим со-

держанием солей в воздухе (в зависимости от

модели и вида антикоррозийной обработки

наружного блока).

• В условиях присутствия вызывающих корро-

зию газов, например, сернистых.

• В условиях сильных колебаний напряжения в

сети (на промышленных предприятиях).

• В автомобильном транспорте или на водном

транспорте.

• В местах, где присутствуют сильные электро-

магнитные поля.

• В местах, где имеются горючие газы или материалы.

• В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

• В местах, где в окружающем воздухе присут-

ствует большое количество взвешенных меха-

нических частиц.

• В помещениях.

Запрещается устанавливать наружные блоки

сплит-систем в следующих местах:

Установочные данные для наружного блока

Примечание: данные схемы приведены только

для справки. Если схема подключений на вашем

блоке отличается, для осуществления подключения

воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

При подключении электропитания и межблочных

соединений, соблюдайте следующие требования:

• Оборудование должно иметь выделенную ли-

нию электропитания и отдельный автомат то-

ковой защиты.

• Все контакты должны быть закреплены надёж-

но, резьбовые соединения должны быть затя-

нуты. Протяните все резьбовые соединения,

так как они могли ослабнуть от вибрации при

транспортировке. Удалите все посторонние

предметы и крепления, использовавшиеся при

транспортировке.

• Электропитание соответствует спецификации

данного оборудования.

• Мощность линии электропитания соответству-

ет максимальной потребляемой мощности

кондиционера.

• Убедитесь, что при пуске оборудования не проис-

ходит изменения параметров электросети более

чем на 10 % от номинального рабочего напряже-

ния, указанного в спецификации оборудования.

• Убедитесь, что сечение кабеля соответствует

спецификации оборудования.

• В сырых и влажных помещениях всегда ис-

пользуйте УЗО.

• Убедитесь, что исключена возможность воз-

никновения проблем с электропитанием, т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к неправильному функционированию защиты

от перегрузки.

• Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

• Подключение электропитания и осуществле-

ние межблочных соединений должны выпол-

няться квалифицированным персоналом.

Подключение электропитания

и осуществление межблочных соединений

Схемы межблочных соединений

Клеммный терминал внутреннего блока

Клеммный терминал наружного блока

Блоки 18/24

Блоки 9/12

Клеммный терминал наружного блока

N 3(Si)

2(N)L N4(Si)

L 1(N)

1(N)2(L)3(Si)

0(L)1(L)2(N)4(Si)

3()

0(L)

2(L)

1(L)

К электропитанию

К наружному блоку

От наружного блока

От внутреннего блока

*Примечание: если на внутреннем и наружном блоке

присутствуют отдельные кабели с собственными разъё-

мами, соедините их.

Параметры рекомендуемых к применению межблочных

и силовых кабелей вы можете посмотреть в разделе

«Технические характеристики».
