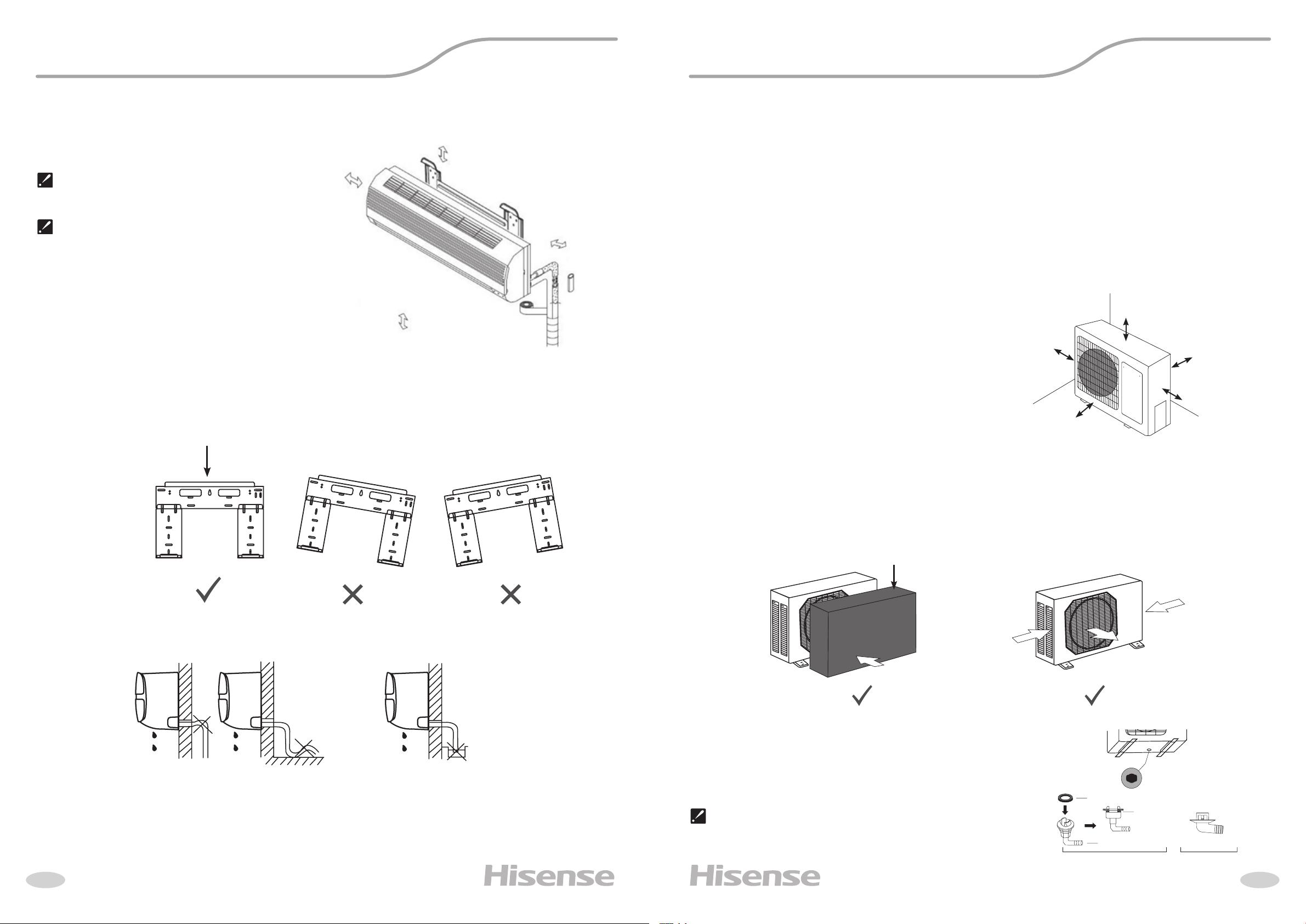

Общие требования к установке Общие требования к установке

При установке внутреннего блока убедитесь, что монтажная пластина (панель) будет находиться

в правильном положении.

Правильное положение монтажной панели

Не прокладывайте дренажный трубопровод так, как изображено на рисунке:

Не делайте подъёмов и петель Не опускайте конец трубопровода в воду

• Если над наружным блоком установлен навес, за-

щищающий от солнца или дождя, убедитесь, что он

не препятствует теплообмену конденсатора наруж-

ного блока.

• Не помещайте животных или растения под входя-

щим или исходящим воздушным потоком от на-

ружного блока.

• Выбирайте место установки наружного блока учи-

тывая его вес, а также чтобы шум и вибрация были

минимальными.

• Выбирайте место установки так, чтобы тёплый воз-

дух от кондиционера и шум его работы не мешали

окружающим.

• Устанавливайте наружный блок вдали от нагрева-

тельных приборов, источников тепла, пара или го-

рючих газов.

• Убедитесь, что после установки наружный блок бу-

дет находиться строго в вертикальном положении.

Не допускается перекос наружного блока при его

работе.

• Если наружный блок устанавливается на крышу,

убедитесь, что перепад высоты между внутренним

и наружным блоком не превышает максимально

допустимого значения (зависит от модели конди-

ционера).

• Убедитесь, что длина трассы между внутренним и

наружным блоком не превышает максимально до-

пустимого значения (зависит от модели кондицио-

нера).

• Убедитесь, что структура перекрытий/фасада и

креплений выдержит вес оборудования.

• Если наружный блок устанавливается на крышу или

стену/фасад здания в труднодоступном месте, это

может затруднить последующее сервисное обслу-

живание.

• При установке наружного блока убедитесь, что со-

блюдаются требования по минимальным расстоя-

ниям до препятствий (см. рисунок):

Требования по установке наружных блоков сплит-систем:

50 cм до препятствия

сверху

25 см до стены

25 см слева

50 см справа

20 cм до

препятствия

спереди

• В случае, если в месте установки возможны сильные порывы ветра (например, на побережье),

убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль стены, или

используйте заграждение от ветра (см. рисунок). По возможности, устанавливайте наружный блок

с подветренной стороны.

Ветрозащита

Направление

сильного ветра

Направление

сильного ветра

Направление

сильного ветра

• Если наружный блок оснащён функцией теплового насоса,

установите патрубок отвода конденсата наружного блока.

По этому патрубку будет отводиться конденсат, образующийся

при работе наружного блока в режиме нагрева.

Изображение конструкции дренажного патрубка приведено для справки.

Конструкция дренажного патрубка вашего кондиционера может отличаться

(например, может отсутствовать резиновая прокладка)

Минимальные расстояния при монтаже сплит-системы

Расстояние от стены

не менее 50 мм

Расстояние

от стены

не менее 50 мм

Расстояние от пола

не менее 200 мм

Расстояние от потолка

не менее 200 мм

Поверхность стены, на которой устанавливается внутренний

блок, должна быть гладкой и ровной, конструкция стены

должна выдерживать нагрузку не менее 60 кг.

Минимально допустимое расстояние между внутренним

блоком кондиционера и потолком — 200 мм. В случае, если

внутренний блок установлен с нарушением этого правила,

кондиционер гарантийному обслуживанию не подлежит.

(1) (2)

прокладка

дренажный отвод

отверстие

для дренажного

отвода
