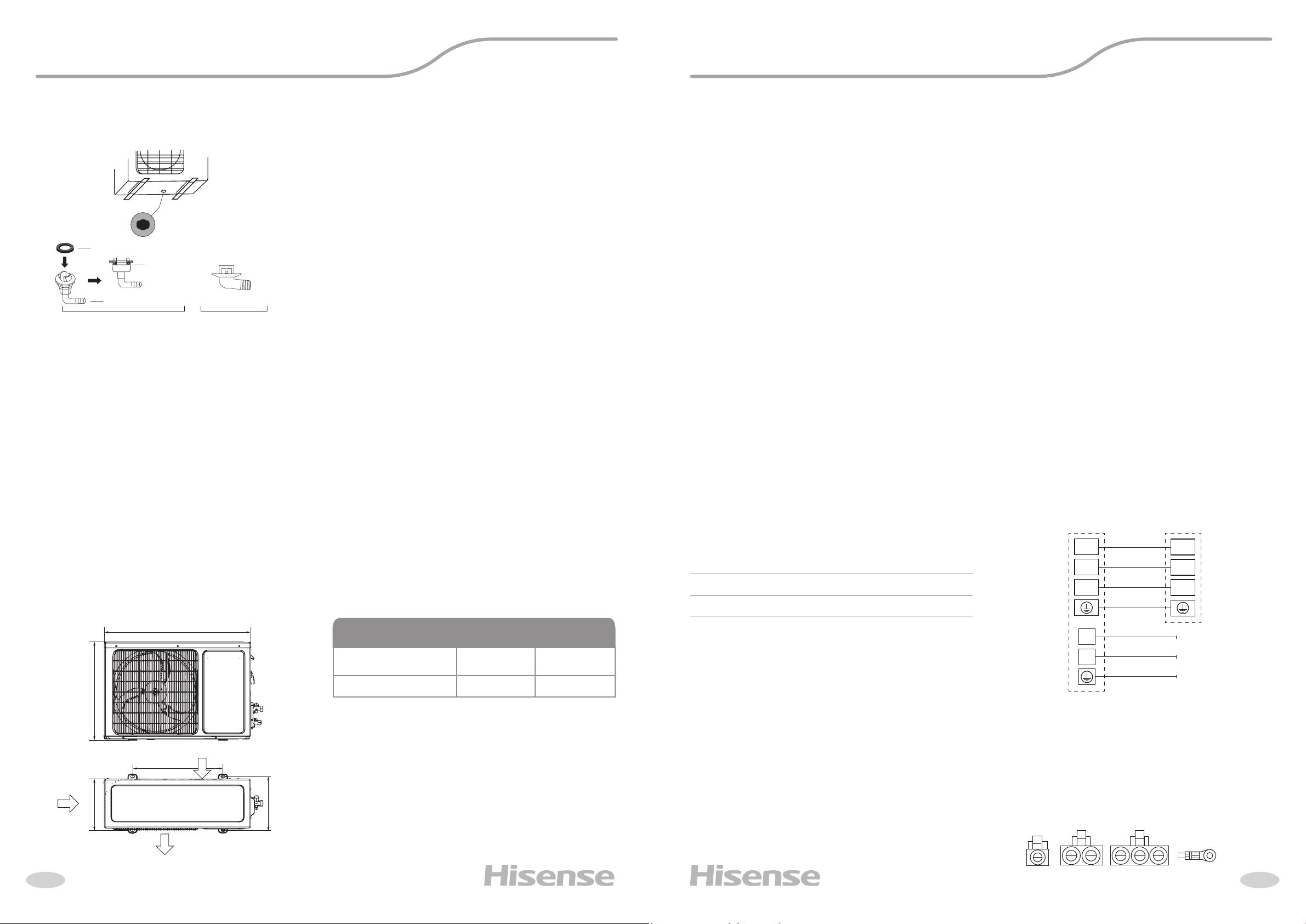

Общие требования к установке Общие требования к установке

• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата

наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наруж-

ного блока в режиме нагрева.

Примечание:

изображение конструкции дренажного патрубка приве-

дено для справки. Конструкция дренажного патрубка ва-

шего кондиционера может отличаться (например, может

отсутствовать резиновая прокладка)

Примечание:

приведенные установочные размеры являются справочными

и могут быть изменены без предварительного уведомления.

• В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

• В условиях морского климата с большим со-

держанием солей в воздухе (в зависимости от

модели и вида антикоррозийной обработки

наружного блока).

• В условиях присутствия вызывающих корро-

зию газов, например, сернистых.

• В условиях сильных колебаний напряжения в

сети (на промышленных предприятиях).

• В автомобильном транспорте или на водном

транспорте.

При подключении электропитания и межблоч-

ных соединений, соблюдайте следующие тре-

бования:

• Оборудование должно иметь выделенную ли-

нию электропитания и отдельный автомат то-

ковой защиты.

• Все контакты должны быть закреплены надёж-

но, резьбовые соединения должны быть затя-

нуты. Протяните все резьбовые соединения,

так как они могли ослабнуть от вибрации при

транспортировке. Удалите все посторонние

предметы и крепления, использовавшиеся при

транспортировке.

• Электропитание соответствует спецификации

данного оборудования.

• Мощность линии электропитания соответству-

ет максимальной потребляемой мощности

кондиционера.

• Убедитесь, что при пуске оборудования не

происходит изменения параметров электросе-

• В местах, где присутствуют сильные электро-

магнитные поля.

• В местах, где имеются горючие газы или мате-

риалы.

• В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

• В местах, где в окружающем воздухе присут-

ствует большое количество взвешенных меха-

нических частиц.

• В помещениях.

ти более чем на 10 % от номинального рабо-

чего напряжения, указанного в спецификации

оборудования.

• Убедитесь, что сечение кабеля соответствует

спецификации оборудования.

• В сырых и влажных помещениях всегда ис-

пользуйте УЗО.

• Убедитесь, что исключена возможность воз-

никновения проблем с электропитанием, т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также

к неправильному функционированию защиты

от перегрузки.

• Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

• Подключение электропитания и осуществле-

ние межблочных соединений должны выпол-

няться квалифицированным персоналом.

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

Подключение электропитания и осуществление межблочных соединений

Установочные данные для наружных блоков:

Выброс воздуха

Забор

воздуха

Забор воздуха

Размеры наружного блока

Ш×В×Г, мм

Размер А,

мм

Размер Б,

мм

660×482×240 482 264

Наружные блоки

BLACK CRYSTAL DC Inverter

Примечание:

Данные схемы приведены только для справки. Если схема

подключений на вашем блоке отличается, для осуществления

подключения воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

Схемы межблочных соединений

Модели 07/09/11/13k

Примечание: Если на внутреннем и наружном блоке

присутствуют отдельные кабели с собственными

разъёмами, соедините их.

* Кабель электропитания подключен к плате управления

внутреннего блока

Параметр / Индекс модели 07, 09, 11, 13

Сторона подключения электропитания Внутр. блок

Силовой кабель 3×1,5 мм2

Межблочный кабель 4×1,5 мм2

Межблочный кабель

Внутренний блок

Наружный блок

230 В

Кабель электропитания*

1 (N)

2 (L)

3 (S)

1 (N)

2 (L)

3 (S)
