Hebermann HBKH 50.6

Данная инструкция на русском языке предназначена для вытяжки Hebermann HBKH 50.6, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для вытяжки представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.9 Мб, pdf)
Страницы: Стр:
15

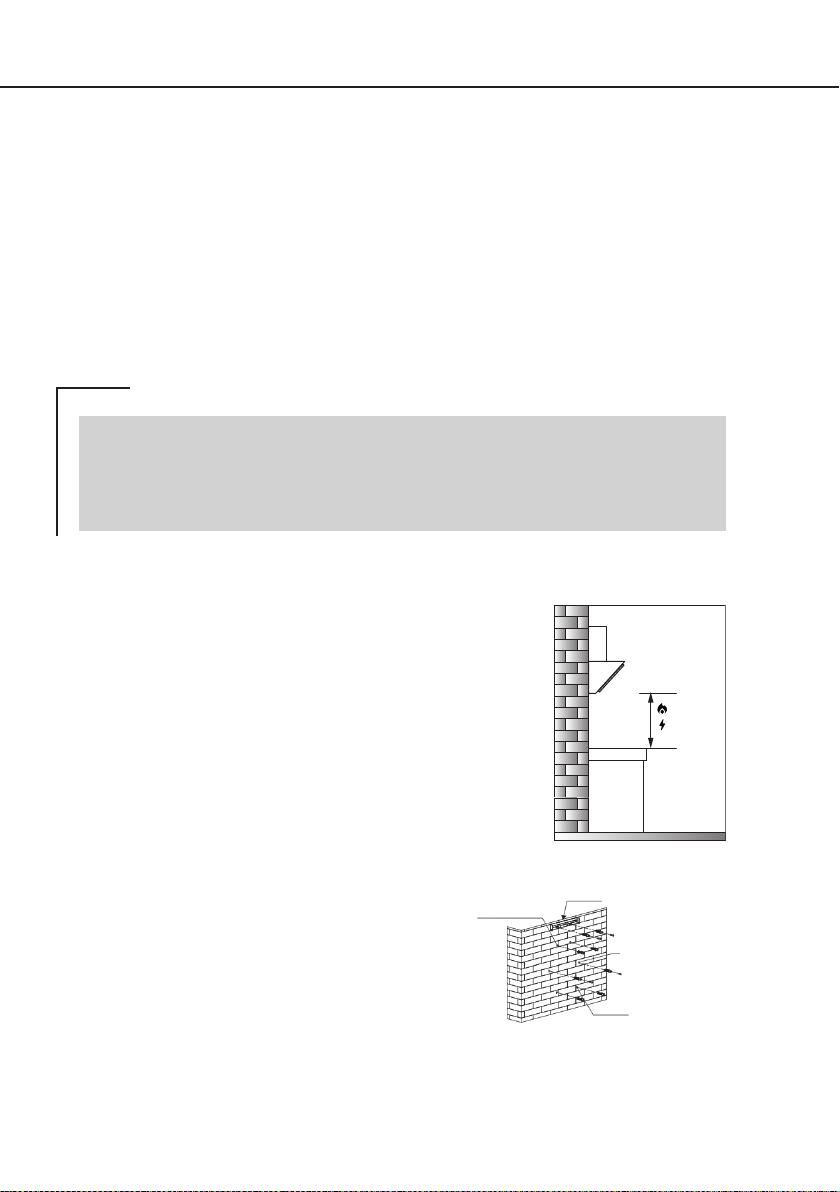

–Используйте трубу длиной не более 3 метров.
–Рекомендуется использовать трубу с наименьшим количеством изгибов
(максимальный угол изгиба: 90°). Изгибы должны быть плавными, не рекомен-
дуется делать изгибы под прямым углом.
–Избегайте изменения сечения воздуховода на меньший размер.
–Внутренняя поверхность используемой трубы должна быть как можно
более гладкой.
–Материал трубы должен соответствовать нормативам.


По соображениям безопасности, пожалуйста, используйте только тот размер
крепежного или монтажного винта, который рекомендуется в данном руковод-
стве по эксплуатации.
Несоблюдение этих инструкций при установке винтов или крепежного устрой-
ства может привести к травме.

Снимите защитную пленку с корпуса перед установкой вытяжки
Перед установкой убедитесь, что вытяжка отсоединена
от электросети.
Вытяжка должна располагаться на высоте 55 см от элек-
трических поверхностей, и на высоте от 65 см от газовых
варочных поверхностей. Если в инструкции по установке
газовых плит указано большее расстояние, вам следует
соблюдать его.
 Определите расположение вытяжки на стене,
измерьте положение отверстий для подвешивания
вытяжки, кронштейна внутреннего короба, кронштейна
внешнего короба и дополнительных отверстий.
Просверлите 8 отверстий диаметром 8
мм и вставьте в них дюбели. Закрепите
кронштейн внутреннего короба на стене с
помощью 2 винтов ST4*40 мм. Вверните
2 винта ST4*8 мм в отверстие для подве-
шивания корпуса вытяжки, установленные
винты должны выходить на 3-5 мм из стены
для подвешивания вытяжки.
На рисунке показано положение кронштейна внутреннего короба — самое
высокое место короба.
65 см
55 см
Отверстие для
внешнего короба
Отверстие для кронштейна
внутреннего короба
Отверстия для
корпуса вытяжки
Дополнительные
отверстия

Страницы: Стр: 14
