УСТАНОВКА

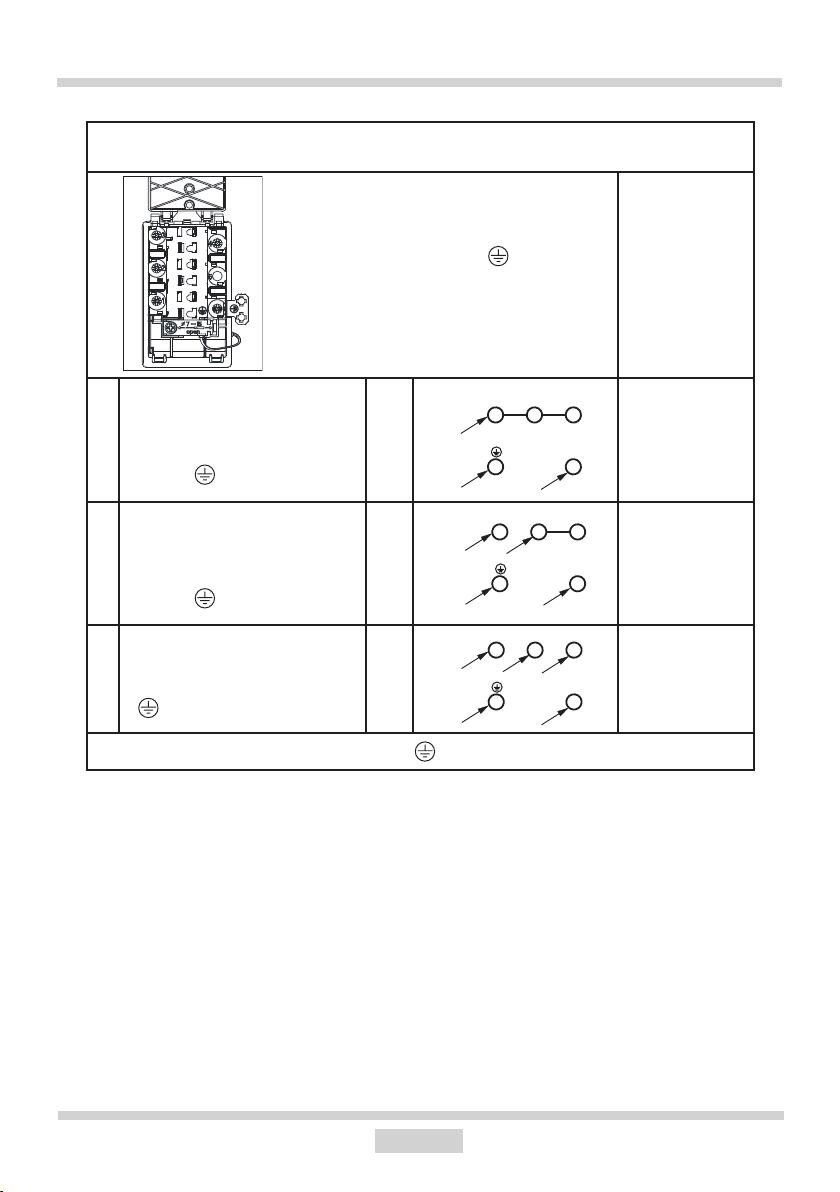

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙ
Примечание ! Напряжение нагревательных элементов 230 В
Рекомен-
дуемый
вид соедини-
тельного
провода
1Для сети 230 В подключение
однофазовое с нейтральным
проводом, мостики соединяют
зажимы 1-2-3, нейтральный
провод к 4, предохранительный
провод к
1N~ HO5VV-F3G4
3X 4 мм2
2* Для сети 400/230 В подключение
двухфазовое с нейтральным
проводом, мостики соединяют
зажимы 2-3, нейтральный
провод к 4, предохранительный
провод к
2N~ HO5VV-F4G2,5
4X 2,5 мм2
3* Для сети 400/230 В подключение
трехфазный с нейтральным
проводом, нейтральный провод
к 4, предохранительный провод
к
3N~ HO5VV-F5G1,5
5X 1,5 мм2
L1=R, L2=S, N=зажимы нейтрального провода; - зажимы предохранительного провода
1
2
3
4
L1 L2
PE N
L3
1
2
3
4
PE
L1
N
1
2
3
4
L1 L2
PE N
Примечание ! Каждое соединение
должно быть соединено защитным
проводом с зажимом
