УСТАНОВКА
HO5VV-
F3G4
HO5VV-
F4G2,5
HO5VV-
F5G1,5
Для сети 400/230 В подключение
трехфазовое с нейтральным
проводом, фазовые провода
подключены к 1, 2 и 3, нейтральный
провод к 4, предохранительный
провод к
Для сети 400/230 В подключение
двухфазовое с нейтральным
проводом, мостик соединяет
зажимы 2-3, нейтральный провод к
4, предохранительный провод к
Для сети 230 В подключение
однофазовое с нейтральным
проводом, мостики соединяют
зажимы 1-2-3, нейтральный провод
к 4, предохранительный провод к

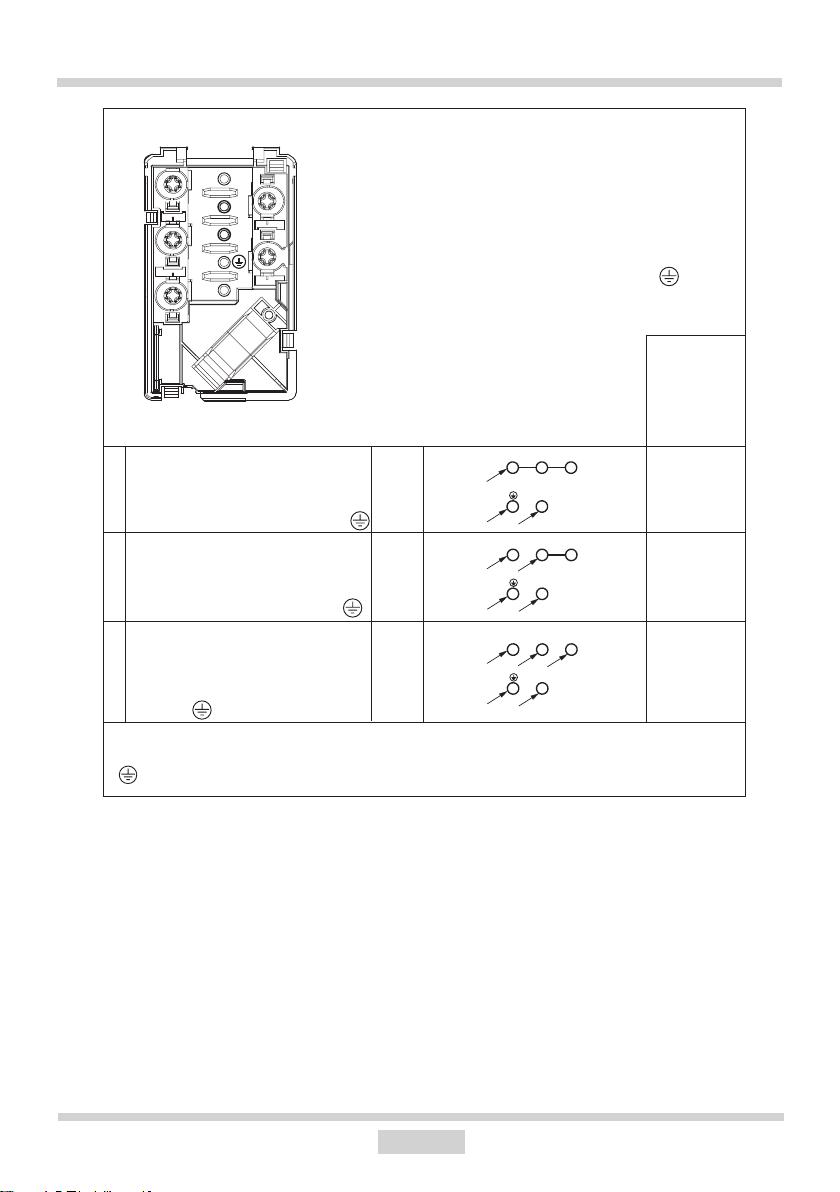

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙ
Примечание ! Напряжение нагревательных
элементов 230 В
Примечание ! Каждое соединение должно быть
соединено защитным проводом с зажимом .
1
2
3
1N~
L1=R, L2=S, L3=T;
N - зажимы нейтрального провода;
- зажимы предохранительного провода
Рекомен-
дуемый
вид
соедини-
тельного
провода
2N~
3N~
1
2
3
4
1
2
3
4
L1 L2
PE N
1
2
3
4
L1 L2
PE N
L3
1
2
3
4
PE
L1
N
