110

F65 67 57 75 J

A B C D E F J K L M

TechLine 2.10 Ti

TechLine 2.14 Ti

TechLine 2.18 Ti

TechLine 2.24 Ti 194 21 130 400 725 68 68 96 136 337

194 21 130 400 725 68 68 96 136 337

Модель Размер

II. Инструкция по монтажу

2.2 Меры предосторожности при установке

Данные котлы предназначены для подогрева воды до максимальной температуры 90°С (не выше

температуры кипения) при избыточном давлении 1,5 бар. Котел должен быть присоединен к системе

отопления с учетом производительности и тепловой мощности.

Перед установкой котла необходимо:

Тщательно промыть все трубы для удаления посторонних частиц, которые могли попасть в систему

отопления в процессе сборки системы (при нарезке труб, сварке, обработке растворителями);

Проверить, что котел имеет хорошо укрепленный патрубок отвода продуктов сгорания с диаметром не

менее выходного диаметра дымоотводящего патрубка котла;

Если система отопления, к которой подсоединяется котел, ранее не эксплуатировалась (новая), то, перед

монтажом внутренняя поверхность труб должна быть очищена от возможных отложений или загрязнений

(жиров, остатков пакли или другого строительного мусора или загрязнений). Вещества, использующиеся

для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут

разъедать металл и повреждать части оборудования. При использовании очищающих веществ необходимо

строго следовать указаниям инструкций по их применению.

В случае подключения котла к ранее эксплуатируемой системе отопления перед монтажом котла она

должна быть предварительно тщательно промыта и очищена от грязи и отложений (частиц ржавчины,

окалин и других загрязнений, которые могут попасть в котел и повредить теплообменник и/или датчики

котла), образовавшихся ранее в ходе эксплуатации.

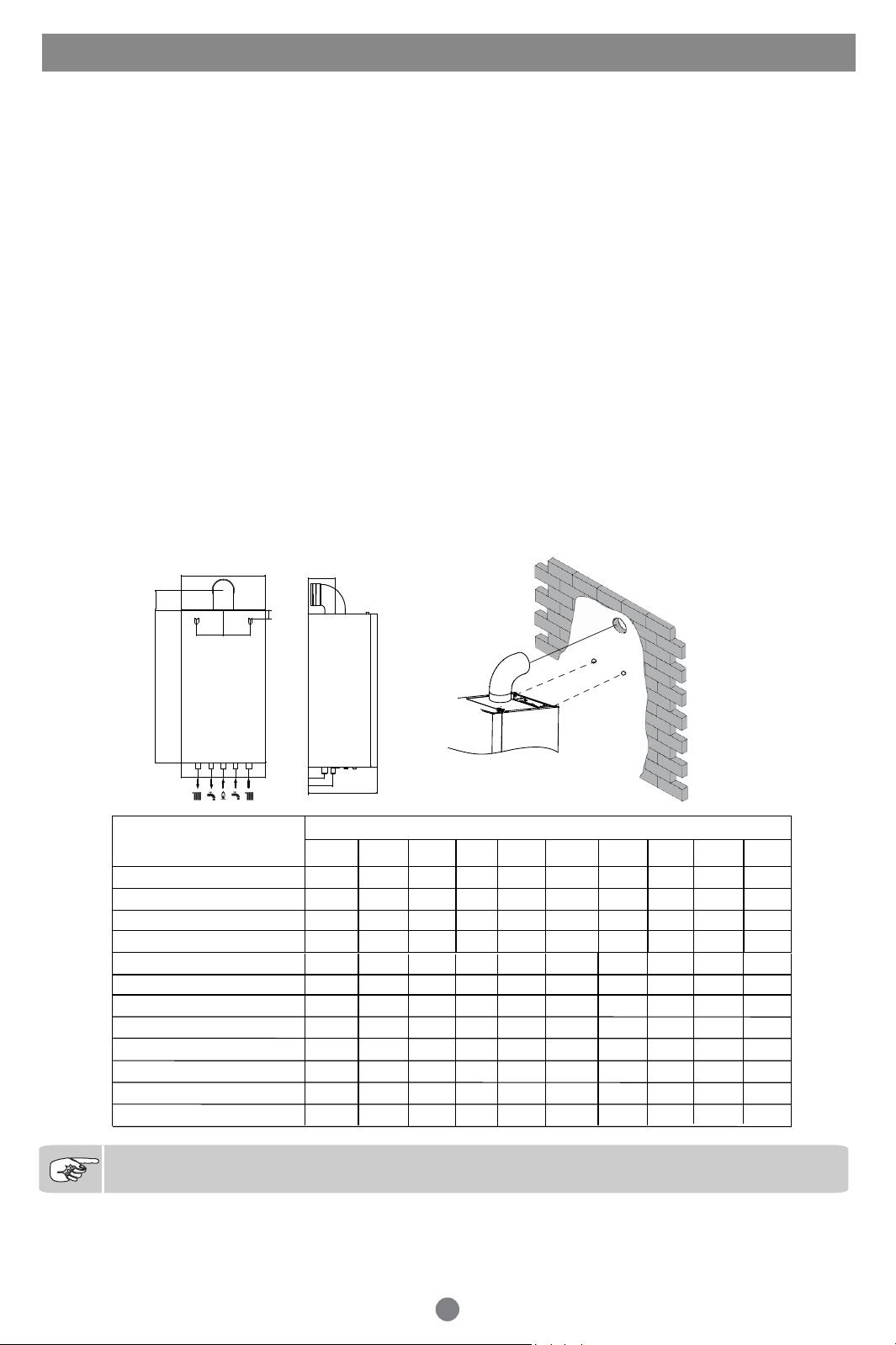

2.3 Монтаж

2.3.1 Монтаж котла

1. Согласно монтажным размерам котла, резервировать пространство для соединения

трубопроводов, определить местоположение отверстий для монтажных дюбелей и обеспечить уровень.

2. Сверлить все необходимые отверстия и закрепить самонарезающие дюбели на стене.

3. Подвесить котел на дюбель.

Используйте уровень

TechLine 1.14 Ti

TechLine 1.18 Ti

TechLine 1.24 Ti

TechLine 2.28 Ti

TechLine 2.32 Ti

TechLine 1.28 Ti

TechLine 1.32 Ti

TechLine 1.40 Ti

194

189

194

189

130 400 725 68 68 96 136 337

194 21 130 400

488

400

488

400

725

760

725

760

725

68 68 96 136 337

194 21 130

130

400 725 68

115

112

68 96

136

149

136

149

136

337

330

337

330

337
