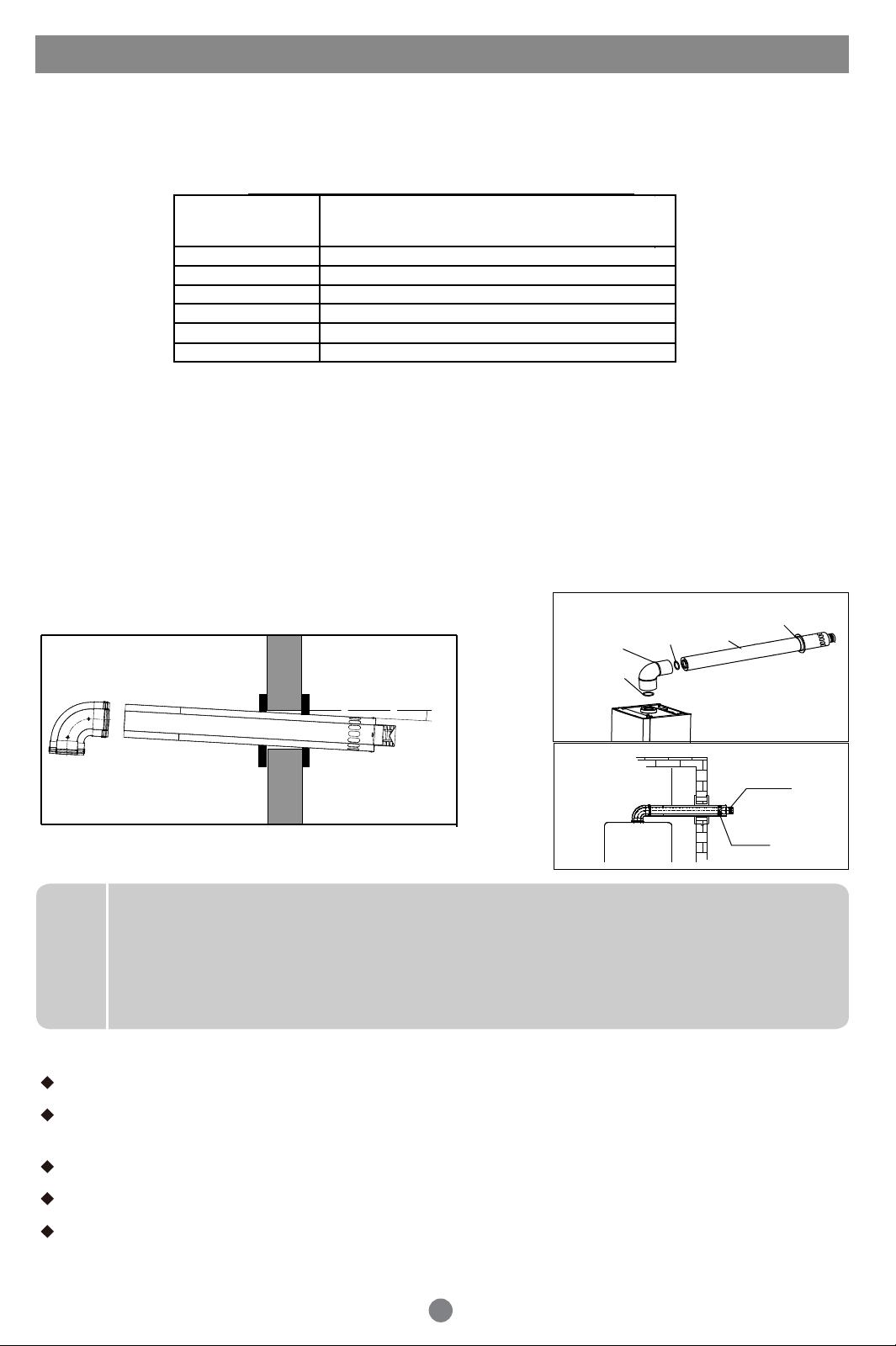

II. Инструкция по монтажу

2.4.2 Шаги монтажа

2.5 Проверка подключений

Обеспечить правильное расположение всех стыков трубопроводов;

Проверьте все соединения на наличие утечек;

Проверить корректность подключения и герметичность газопровода;

Проверить соединение дымохода, чтобы убедиться, что установка надежна и уплотнение не повреждено.

Открыть краны (задвижки/вентили/клапаны) на трубопроводах подачи и обратке отопительной воды,

наполнить систему отопления до давления не менее 1,5 бар；

Чтобы гарантировать функциональность и эффективность аппарата, надо предусмотреть для

горизонтальных участков воздухозабора и дымоудаления уклон не менее 3% от аппарата вниз и наружу.

Для пересечения наружной стены здания трубой (трубами) дымо-/воздуховода любой системы в стене

должно выполняться отверстие диаметром 120 мм. Зазор между наружной поверхностью трубы и

отверстием в стене (10 мм для коаксиальной системы 60/100 мм и 20 мм для раздельной системы 80 и 80 мм)

используется для придания трубе (трубам) необходимого уклона наружу и возможности демонтажа или

изменения положения. Образующийся зазор должен заделываться с внутренней и наружной стороны

стены теплоизоляцией.

1. Опасность отравления, вызванная угарным газом.

2. Если выбранное место монтажа воздухозаборника / дымоотвода выбранно не правильно

дым может попасть в здание;

3.Неправильная установка может привести к попаданию дождевой воды и повреждению

оборудования.

Опасно

При присоединении к дымовой трубе соблюдайте действующие федеральные и местные нормы,

стандарты, правила и рекомендации, изложенные в данном разделе.

При использовании коаксиальных систем дымоудаления придерживайтесь рекомендаций по ее длине

изложенные в таблице ниже:

Модели Длинна коакс дымохода 60/100

ProLine 2.10 Ti

ProLine 2.14 Ti

ProLine 2.18 Ti

ProLine 2.24 Ti

ProLine 2.28 Ti

ProLine 2.32 Ti

от 1 до 5 м
