RU

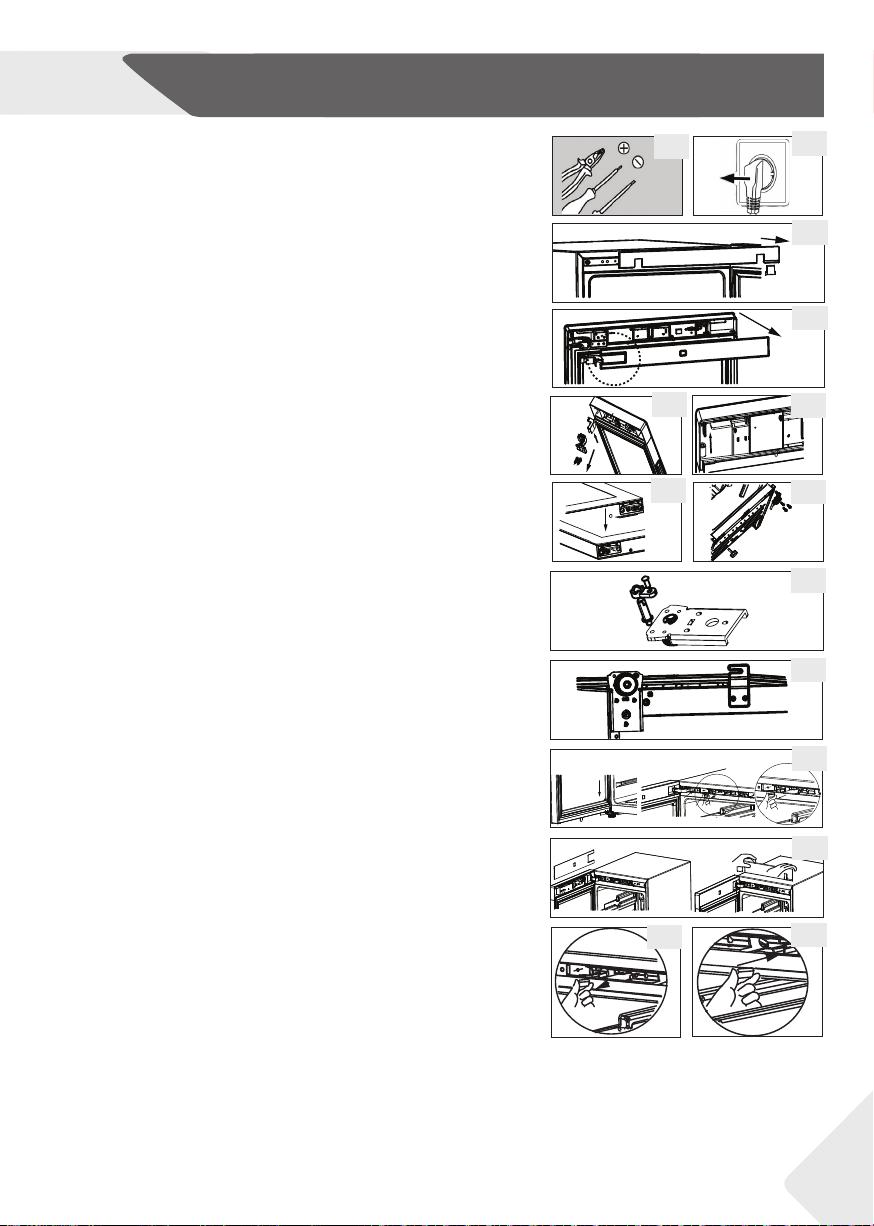

Установка
1.
Приготовьте необходимый инструмент.
2.
Отключите прибор от электросети.
3.
Откройте дверцу, снимите переднюю планку и найдите
соответствующую планку, чтобы снять левую и разместить на
правой стороне зазора.
4.
Отключите соединительный кабель. Вытяните верхнюю часть
дверные уплотнения и снимите заднюю планку дверцы.
(Извлеките из левого бокового отверстия).
5.
Извлеките 2 винта на верхней дверной петле.
6.
Снимите крышку и дверную петлю, снимите направляющую
крышку, затем прикрепите к другой стороне, затем
установите дверную петлю в направляющей.
7.
Снимите щеколду и держатель дверцы, переместите
держатель дверцы к другой стороне дверцы. Установите
новую щеколду из подарочного пакета.
8.
Наклоните шкаф (угол наклона не более 45°), снимите
нижнюю дверную петлю (3 винта) для резерва.
9.
Снимите нижнюю щеколду дверной петли и стержень
дверной петли. Установите стержень на правую сторону
нижней дверной петли. Вытащите щеколду из сумки с
инструкциями и установите ее на стержень нижней дверной
петли.
10.
Установите нижнюю дверную петлю и нижнюю ножку на
другую сторону шкафа. Смажьте щеколду.
11.
Установите дверцу на стержень нижней дверной петли и
прикрепите верхнюю дверную петлю к шкафу двумя винтами.
Закрепите сигнальные провода в середине паза верхней
дверной петли, возьмите крышку дверной петли в сумке с
инструкциями и закрепите ее на верхней петле.
12.
Установите дверное уплотнение и дверную планку на дверце.
Установите пару дверных сигнальных проводов, передвиньте
магнитный выключатель (12.1) к правому крепежному
отверстию (12.2) верхней балочной коробки, и прикрепите
переднюю накладку шкафа.
13.
Проверьте, что дверца нормально открывается и закрывается.
