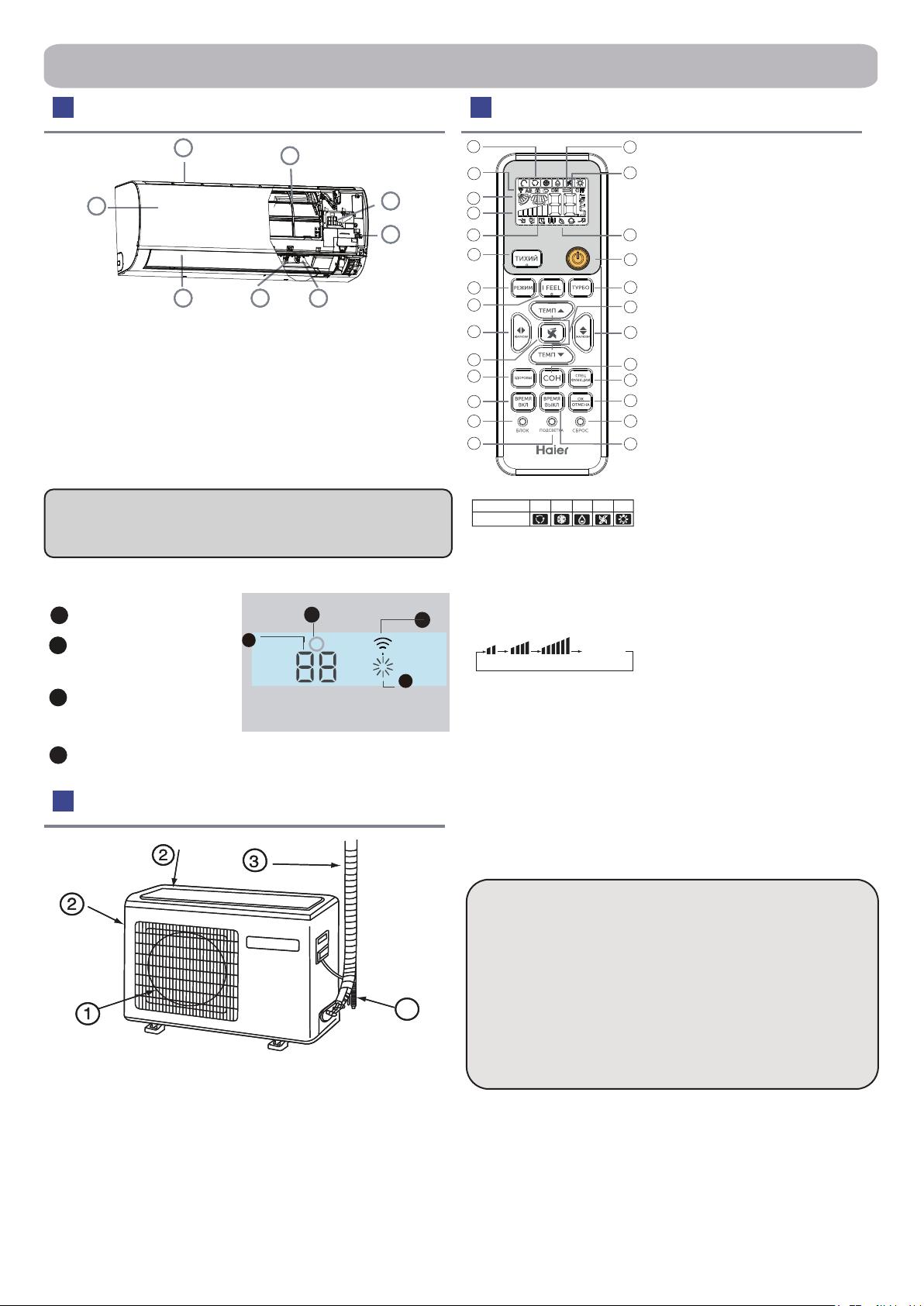

1.Иконки рабочего режима

Operation mode FAN

AUTO

Remote controller

COOL DRY HEAT

2.символ сигнала

3.Иконка работы ЖАЛЮЗИ

-ЖАЛЮЗИ - вверх/вниз

-ЖАЛЮЗИ вправо/влево

4.Индикатор скорости

вентилятора FAN SPEED

LO MED HI AUTO

смена

состояний

АВТО

НИЗКАЯ СРЕДНЯЯ ВЫСОКАЯ

5.Индикатор блокировки

пульта

6.Индикаторы:

-включение по таймеру

ВРЕМЯ ВКЛ

-выключение по таймеру

ВРЕМЯ ВЫКЛ

- реальное время CLOCK

7.Значение температуры

8.Иконки статуса функций

9. Кнопка режима ТИХИЙ

10. Кнопка РЕЖИМ (выбор режима)

11. Кнопка функции I FEEL

12. Кнопка ЖАЛЮЗИ (вправо/влево)

13. Кнопка выбора скорости вентилятора

14. Кнопка функции ЗДОРОВЬЕ

15. Кнопка таймера ВРЕМЯ ВКЛ

16. Кнопка блокировки БЛОК

17. Кнопка ПОДСВЕТКА

Включение-выключение LED

дисплея на передней панели

внутреннего блока кондиционера.

18. Кнопка ВКЛ/ВЫКЛ

19. Кнопка функции ТУРБО

20. Кнопка ТЕМП+/-

21. Кнопка ЖАЛЮЗИ (вверх/вниз)

22. Кнопка СОН

23. Кнопка СПЕЦ ФУНКЦИИ

Функция: A-B переключение

измерительных величин ºF/ºC

---> Здоровый воздушный

поток позиция 1---> Здоровый

воздушный поток позиция 2---

>10°C поддержание температуры

на обогрев (Если нет отдельной

кнопки на пульте 10°C) .

24.Кнопка ОК/ОТМЕНА:

Установка и отмена таймера и

других дополнительных функций.

25. Кнопка СБРОС

При некорректной работе ПДУ

нажмите эту кнопку в течение 3

секунд, чтобы сбросить настройки

пульта.

26. Кнопка таймера ВРЕМЯ ВЫКЛ

Наружный блок

Внутренний блок Беспроводной пульт ДУ

Рисунок приведен только для общей информации.

Поставляемый блок может отличаться от показан-ного на

рисунке.

Примечание: В зависимости от модели внешний вид

фронтальной панели поставляемого блока может отличаться

от показанной на рисунке.

1.Забор воздуха

2.Воздушный фильтр(за

панелью)

3.Дисплей

4.Кнопка Вкл./Выкл.

5.Выход воздуха

6.Вертикальные жалюзи

(регулирование потока вправо/

влево)

7.Горизонтальные

жалюзи (регулирова-

ние потока вверх/вниз - нельзя

регулировать вручную)

8.Лицевая панель

Основные части кондиционера

1.ВЫХОД

2.ЗАБОР ВОЗДУХА

3.ПОДКЛЮЧЕНИЕ ТРУБНЫХ ЛИНИЙ И ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ

4.ДРЕНАЖНЫЙ ШЛАНГ

ПРИМЕЧАНИЕ:

1.Для некоторых моделей индикация влажности недоступна.

2.Если в кондиционере предусмотрена функция Wi-Fi

управления, нажмите на пульте кнопку Вкл./Выкл. и удерж-

ивайте ее 5 сек, чтобы активизировать Wi-Fi привязку.

После задействования режима привязки сигнала приложе-

ние APP укажет дальнейшие действия.

Дисплей блока

Приёмник ИК-сигнала

Температура в помещении

(При настройке с пульта ДУ

отображается температурная

уставка)

Индикатор рабочего режима

(Горит во время

работы компрессора)

Wi-Fi управление
