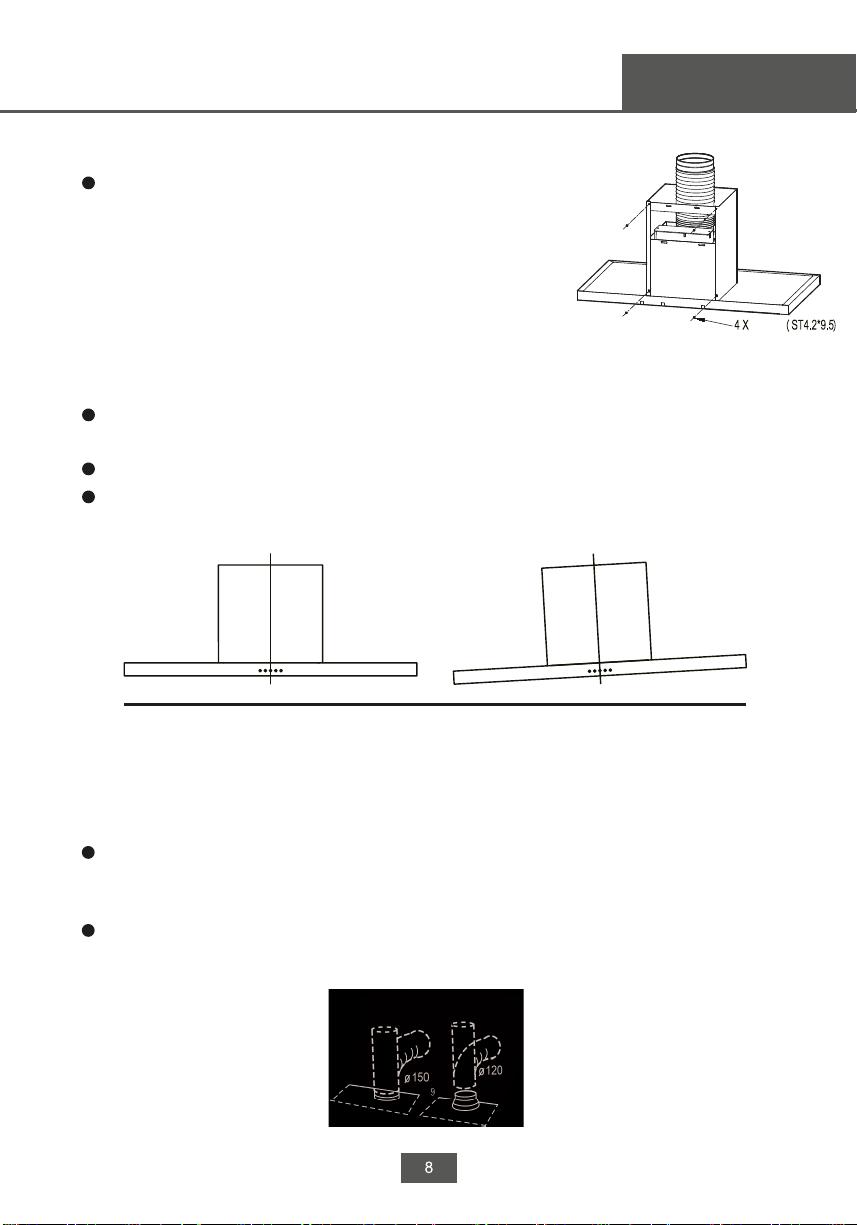

Установка
Нижний декоративный дымоход
Закрепите отводную трубу на корпусе вытяж-
ки, соедините дымоход и корпус вытяжки 2
винтами 12. Соедините крепежный крон-
штейн дымохода и дымовую трубу 2 винтами
12.
Закрепите корпус вытяжки
Прикрепите корпус вытяжки к крепежному кронштейну 20
вытяжки.
Выровняйте сам корпус вытяжки.
Снимите фильтр с внутренней стороны корпуса вытяжки,
закрепите винты 10 к дюбелям 11 в точках (3).
При установке отводящей трубы меньшего диаметра подсоеди-
ните вытяжку к дымоходу с помощью гибкой или жесткой трубы
диаметром 150 или 120 мм, выбор остается за установщиком.
Если требуется установить патрубок для отвода воздуха диаме-
тром 120 мм, вставьте фланец редуктора 3 в выпускное отвер-
стие корпуса вытяжки.
Закрепите трубу 4 в нужном положении с помощью достаточного
количества хомутов для труб (не входят в комплект поставки).
болты
Правильно Не правильно
