Ginzzu HKH-132

Данная инструкция на русском языке предназначена для вытяжки Ginzzu HKH-132, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для вытяжки представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
Установка

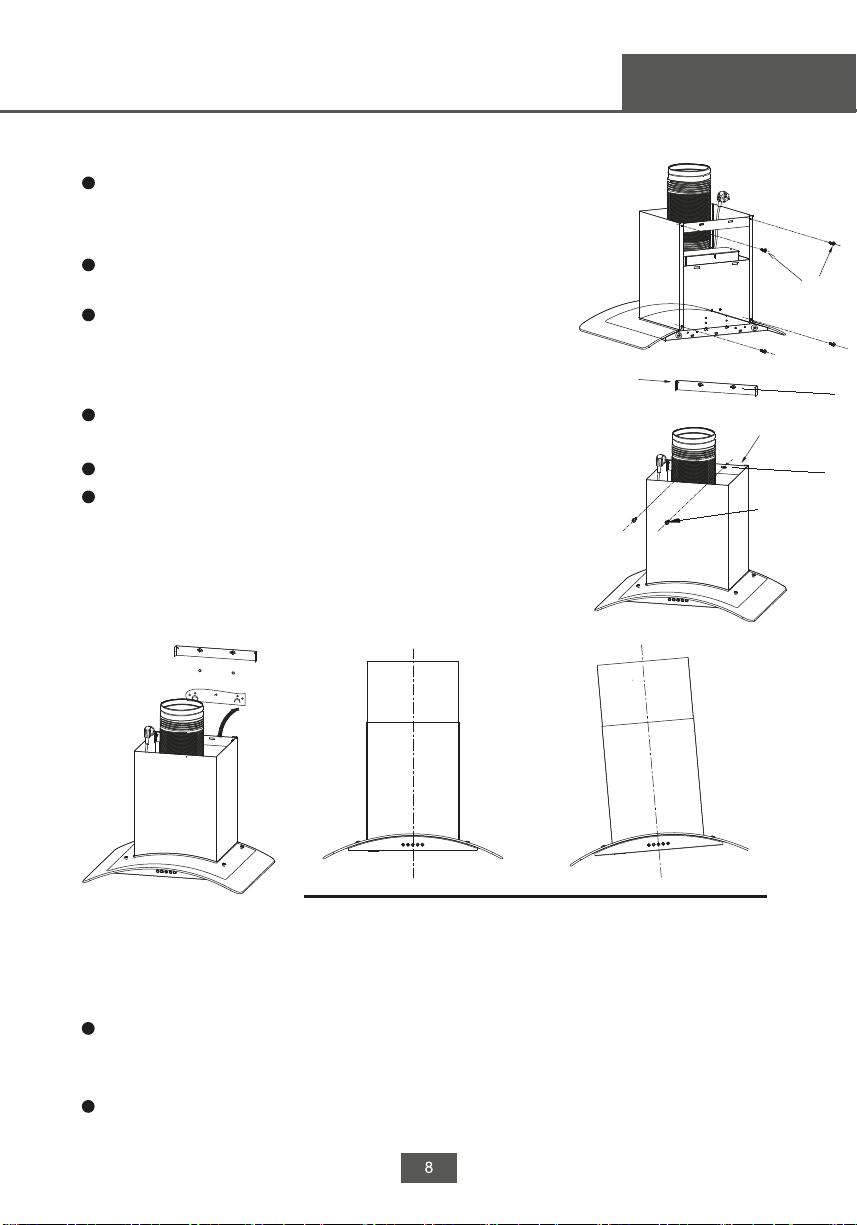

Нижний декоративный дымоход
Закрепите отводную трубу на корпусе вытяж-
ки, соедините дымоход и корпус вытяжки 2
винтами 12.
Соедините крепежный кронштейн дымохода
и дымовую трубу 2 винтами 12.
Соедините кронштейн для крепления дымо-
хода 21 и дымоход с помощью 2 винтов 12.
Закрепите корпус вытяжки
Прикрепите корпус вытяжки к крепежному
кронштейну 20 вытяжки.
Выровняйте сам корпус вытяжки.
Закрепите кронштейн 21 крепления дымохо-
да с помощью 2 винтов 10 (ST5x50) на гори-
зонтальной линии C, чтобы корпус вытяжки
случайно не соскользнул с кронштейна
крепления вытяжки.
12
21 D
21
C
2XScrews
(ST5*50)
Правильно Не правильно
При установке отводящей трубы меньшего диаметра подсоеди-
ните вытяжку к дымоходу с помощью гибкой или жесткой трубы
диаметром 150 или 120 мм, выбор остается за установщиком.
Если требуется установить патрубок для отвода воздуха диаме-
тром 120 мм, вставьте фланец редуктора 3 в выпускное отвер-
стие корпуса вытяжки.
Закрепите трубу 4 в нужном положении с помощью достаточного
количества хомутов для труб (не входят в комплект поставки).
