Установка

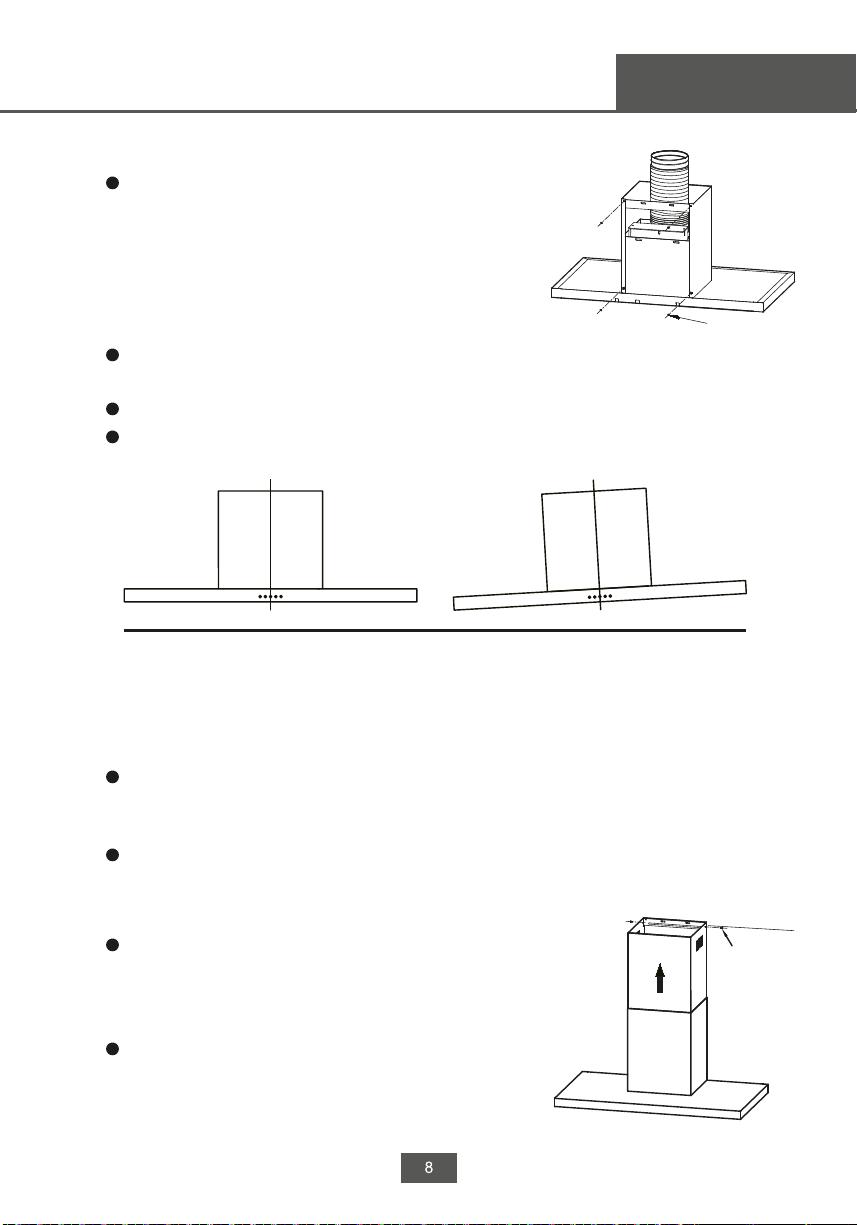

Нижний декоративный дымоход
Закрепите отводную трубу на корпусе
вытяжки, соедините дымоход и корпус
вытяжки 2 винтами 12. Соедините
крепежный кронштейн дымохода и
дымовую трубу 2 винтами 12.
При установке отводящей трубы меньшего диаметра подсоеди-
ните вытяжку к дымоходу с помощью гибкой или жесткой трубы
диаметром 150 или 120 мм, выбор остается за установщиком.
Если требуется установить патрубок для отвода воздуха диаме-
тром 120 мм, вставьте фланец редуктора 3 в выпускное отвер-
стие корпуса вытяжки.
Закрепите трубу 4 в нужном положении с помощью достаточного
количества хомутов для труб (не входят в комплект поставки).
Верхний декоративный дымоход
Вставьте верхний декоративный дымо-
ход 2.2 в нижний декоративный дымоход
2.1 и подтяните его вверх до горизон-
тальной линии В
Соедините верхний декоративный
дымоход 2.2 и крепежный кронштейн 21
дымохода с помощью 2 винтов 12.
Закрепите корпус вытяжки
Закрепите корпус вытяжки 2 винтами 10 (5 x 50) на горизонталь-
ной линии A.
Выровняйте сам корпус вытяжки.
Снимите фильтр с внутренней стороны корпуса вытяжки, закре-
пите винты 10 к дюбелям 11 в точках (3).
4 винта 12
Правильно Не правильно
B
2 болта 12
