НАЗНАЧЕНИЕ:
Портативный роутер 3G/4G предназначен для организации
беспроводной сети Wi-Fi, приема и передачи данных, коротких
сообщений и доступа в Интернет через оператора сотовой связи.
МЕРЫ БЕЗОПАСНОСТИ:
• Не демонтируйте, не взламывайте и не сжигайте аккумуляторную
батарею (АКБ), поскольку это может привести к пожару, ожогам и др.
• Неправильная зарядка аккумуляторной батареи может стать
причиной возгорания или взрыва устройства. Для замены
используйте батареи только эквивалентного вида. Для зарядки
используйте только кабель из комплекта или аналогичный.
• Рекомендуемая температура окружающей среды для зарядки АКБ -
от 0 °С до 35 °С.
• Если устройство не используется в течение продолжительного
времени, храните его при температуре 23±5 °С и влажности 65±20 %
для поддержания оптимального срока службы аккумулятора.
• Не включайте устройство сразу, если вы принесли его с улицы
в холодное время года. В этом случае изделие необходимо выдержать
перед включением при комнатной температуре примерно три часа.
• Сразу зарядите устройство, если появилось сообщение о низком
заряде АКБ.
• Не допускайте зарядки устройства в течение времени, превышающего
оптимальное время зарядки аккумулятора. В противном случае это
может привести к уменьшению срока службы АКБ.
• Не заряжайте АКБ отдельно вне корпуса устройства.
• Соблюдайте полярность при установке АКБ в корпус устройства.
• Не используйте для протирки бензин, спирты или другие растворители,
т. к. они могут повредить поверхность. Для чистки используйте
мягкую сухую ткань.
• Не допускайте чрезмерного механического воздействия на изделие.
• Не вскрывайте корпус устройства, за исключением установки АКБ
или SIM-карты.
• Храните устройство и АКБ в недоступном для детей месте.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Тип подключения: беспроводной/проводной
• Поддерживает работу в 3G и 4G сетях
• Скорость передачи данных в 3G сетях: до 42 Мбит/c**
• Скорость передачи данных в 4G сетях: до 150 Мбит/с**
• Тип SIM-карты: micro-sim (2FF)*
• Wi-Fi: 2,4 ГГц
• Стандарт 802.11b/g/n
• Количество подключаемых устройств: до 10
• Встроенный сетевой адаптер USB для ПК без Wi-Fi
• Встроенная батарея: li-ion; 3,7 В; 2100 мА·ч
• Время работы без подзарядки: до 6 ч
• Возможность работы без батареи: нет
• Встроенная антенна
• Материал: пластик
• Питание: 5 В; = 1 А
• Интерфейс подключения: microUSB
• Размер: 100 × 59 × 15 мм
• Вес: 84 г
КОМПЛЕКТАЦИЯ:
• Портативный роутер 3G/4G Digma Mobile Wi-Fi
• Li-ion аккумулятор
• USB-кабель
• Краткое руководство пользователя
*для работы с модемом необходимо пользоваться SIM-нартами для модемов,
роутеров, ПК или планшетов.
Тариф должен поддерживать передачу данных
**скорость также зависит от полосы пропускания оператора связи и качества
сигнала
ПОДКЛЮЧЕНИЕ:
• ВАЖНО! Не включайте устройство сразу, если вы принесли его с
улицы в холодное время года; в этом случае изделие необходимо
выдержать перед включением при комнатной температуре примерно
три часа.
• Проверьте комплектацию. Убедитесь в отсутствии видимых
повреждений корпуса, которые могли возникнуть при транспортиров-
ке. Если изделие повреждено или не функционирует - обратитесь к
продавцу.
• ВНИМАНИЕ! Убедитесь, что SIM-карта не защищена PIN-кодом.
Отключите PIN-код с помощью любого телефона перед первым
включением.
Шаг 1. Снимите крышку, извлеките аккумулятор и установите
Micro-SIM-карту.
Шаг 2. Снимите защитную пленку с аккумулятора и установите его в
корпус.
Шаг 3. Выберите проводной режим модема или беспроводной режим
роутера.
• Подключение по USB к ПК,
Windows автоматически установит
виртуальный сетевой адаптер.
Подключите USB-кабель
из комплекта одной строной
к microUSB порту роутера, а другой
– к USB-порту ПК.
Шаг 4. Включите устройство при помощи кнопки 3 (см. раздел
«СХЕМА УСТРОЙСТВА»). Дождитесь окончания запуска устройства,
это займет около 50-60 секунд.
Шаг 5. Для входа в панель управления откройте браузер и введите
IP-адрес 192.168.100.1 и нажмите «Ввод»
• Для наилучшего соединения с интернетом расположите роутер
в зоне максимального уровня сигнала мобильной связи, например,
у окна.
• Внутри помещения сигнал может быть слабым.
• Убедитесь, что тариф вашего сотового оператора позволяет
использовать модем и раздачу интернета.
• В случае если у вас особый тариф или вы подключаетесь
к локальному (областному) оператору, возможно потребуется
прописать другую точку доступа. Для этого прочитайте раздел
инструкции «Описание интерфейса устройства» - «Настройка APN».
Уточните у оператора параметры точки доступа и пропишите их
самостоятельно. После сохранения, рекомендуем перезагрузить
устройство.
ПОДДЕРЖКА ФУНКЦИЙ:
1. Состояние устройства
2. Статус подключения LTE, Wi-Fi, LAN
3. Выбор частоты и стандарта подключения к LTE
4. Настройка Wi-Fi
5. Смена пароля
6. Фильтрация по МАС адресу
ИЗВЛЕЧЕНИЕ USB-KАБЕЛЯ
• Перед извлечением устройства закройте программу управления.
• Нажмите в строке состояния.
• Выберите устройство.
• Затем извлеките кабель.
РЕШЕНИЕ ВОЗМОЖНЫХ
ПРОБЛЕМ:
Проблема: Устройство
подключено к ПК, но ПК не может
получить доступ к сети Интернет.
Решение:
• Убедитесь, что SIM-карта
правильно подключена к
устройству и активна.
• Измените местоположение
устройства и найдите место с
хорошим сигналом.
• Проверьте настройки режима
подключения к глобальной сети
(WAN).
• Обратитесь к поставщику услуг
и подтвердите настройки APN.
Проблема: Устройство не
включается.
Решение: Возможно, батарея
разряжена. Зарядите устройство
и включите его.
ПРАВИЛА И УСЛОВИЯ МОНТАЖА:
Данное устройство не требует какого-либо монтажа или постоянной
фиксации.
УСЛОВИЯ ХРАНЕНИЯ:
Устройство требуется хранить при температуре 23±5°С и влажности
65±20% для поддержания оптимального срока службы аккумулятора.
УСЛОВИЯ ТРАНСПОРТИРОВКИ:
Устройство рекомендуется транспортировать в оригинальной
упаковке.
УСЛОВИЯ РЕАЛИЗАЦИИ:
Устройство предназначено для реализации через розничные
торговые сети и не требует специальных условий.
УСЛОВИЯ УТИЛИЗАЦИИ:
В целях защиты окружающей среды после окончания срока службы
прибора и его элементов питания не выбрасывайте их вместе с
обычными бытовыми отходами, передайте прибор и элементы
питания в специализированные пункты для дальнейшей утилизации.
УСЛОВИЯ ОГРАНИЧЕНИЯ ПОЛЬЗОВАНИЯ:
Данное устройство предназначено для работы в жилых, производ-
ственных и коммерческих зонах в соответствии с назначением
и мерами безопасности, описанными в данном руководстве
пользователя.
ГАРАНТИЙНЫЕ УСЛОВИЯ:
1. Гарантия распространяется на устройства, исходя из условий
и процедур, определенных изготовителем и поставщиком данного
типа оборудования.
2. Для получения гарантийного обслуживания необходимо вместе
с устройством, требующим обслуживания, предъявить следующие
документы:
• кассовый чек либо счет продавца изделия;
• полностью и правильно заполненный гарантийный талон: модель,
код-модели, IMEI, дата продажи, четкие печати фирмы-продавца,
подпись покупателя. Модель и IMEI должны соответствовать
указанным в гарантийном талоне.
При отсутствии указанных документов гарантийный срок исчисляется
с даты производства, определяемой по IMEI. Производитель вправе
аннулировать гарантию, а продавец или АСЦ – отказать в гарантий-
ном обслуживании, если IMEI на корпусе устройства изменен, стерт,
удален или поврежден (если повреждения препятствуют достоверному
чтению IMEI).
3. Гарантийный период: Digma предоставляет гарантию на новые
изделия с момента приобретения продукта потребителем. При этом
при замене указанных комплектующих новый гарантийный срок
на них не устанавливается.
• Основное изделие - 12 (двенадцать) месяцев
• Батарея и зарядное устройство - 6 (шесть) месяцев
• Другие аксессуары - 3 (три) месяца
4. Данная гарантия распространяется только на дефекты и поломки,
произошедшие по вине изготовителя. Изготовитель устанавливает
срок службы на Основное изделие – 1 (один) год с даты изготовления
изделия при условии соблюдения правил эксплуатации. По истечении
срока службы изделия изготовитель рекомендует обратиться в АСЦ
для проведения профилактических работ и получения рекомендаций
по дальнейшей безопасной эксплуатации изделия.
5. Право на гарантийное обслуживание утрачивается в случае,
если неисправность возникла из-за нарушений клиентом правил
пользования устройством (например, в результате механических
повреждений или попадания влаги).
6. В случае обнаружения недостатков в приобретенном товаре
потребитель вправе предъявить требования, перечень и порядок
предъявления которых установлен Законом РФ «О защите прав
потребителей».
7. Перед началом использования устройства изучите прилагаемую
инструкцию по эксплуатации и строго следуйте ей.
Изготовитель оставляет за собой право изменения комплектации,
технических характеристик и внешнего вида товара.
Дата производства указана на упаковке.
Гарантийный срок: 1 год*
*в соответствии с гарантийными условиями
Срок службы: 1 год
• Подключение мобильных
устройств по Wi-Fi (SSID
по умолчанию указан
на устройстве). Перед первым
использованием необходимо
зарядить устройство
с помощью USB-кабеля
из комплекта.
ВНИМАНИЕ!
• Не извлекайте SIM-карту, когда роутер включен, иначе карта и роутер
могут быть повреждены.
• Если роутер не использовался в течение длительного времени или
разрядился аккумулятор, зарядите его.
• Используйте только качественные совместимые зарядные
устройства для зарядки портативного роутера DIGMA. Использование
неподходящего или некачественного зарядного устройства может
привести к поломке роутера и даже вызвать пожар, что приведет
к не гарантийному случаю.
• Для вскрытия крышки используйте пластиковую карту или другой
неострый предмет.
Проблема: Страница
конфигурации устройства
не открывается.
Решение:
• Введите правильный адрес.
Адрес по умолчанию
192.168.100.1
• Используйте только один
сетевой адаптер в вашем ПК.
• Не используйте прокси-сервер.
Проблема: Устройство внезапно
выключается.
Решение: При длительном
использовании устройство
может перегреваться, тогда
срабатывает защитный
механизм, сеть Wi-Fi
отключается и устройство
выключается автоматически.
Разместите устройство в
хорошо проветриваемом месте,
дайте ему остыть перед
продолжением использования.
После зарядите аккумулятор.
ОПИСАНИЕ ИНТЕРФЕЙСА УСТРОЙСТВА
ИНФОРМАЦИОННОЕ МЕНЮ ПАНЕЛИ УПРАВЛЕНИЯ
В данном разделе находятся данные о модели устройства,
IP-адрес сети и модема. В пункте «Сетевое соединение» возможно
подключиться/отключиться от оператора сотовой связи.
ВЫБОР СЕТИ
В данном разделе есть возможность выбрать, в каком режиме сети
вам предпочтительнее работать (авто/3G/4G).

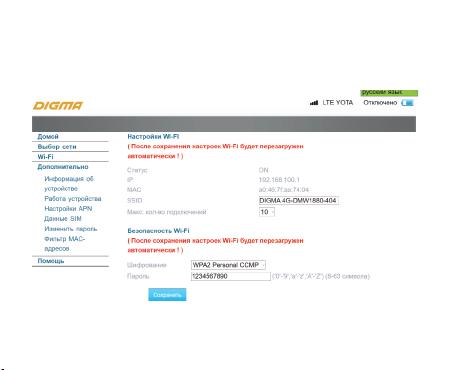

НАСТРОЙКИ СЕТИ Wi-Fi
В данном разделе возможно выбрать название вашей точки доступа,
количество максимальных пользователей, которые могут
подключиться к данному устройству.
Точка беспроводного доступа (WAP) — это базовая станция,
предназначенная для обеспечения беспроводного доступа к уже
существующей сети (беспроводной/проводнили создания новой
беспроводной сети устройства.
Указав точку доступа можно подключаться к беспроводной сети Wi-Fi
устройства и обеспечить доступ в интернет другим устройствам
(телефон, планшет, ноутбук и т.д.)
Также возможно задать тип шифрования и пароль.
ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ
В данном разделе отображается информация об IMEI
(идентификаторе модема).
РАБОТА УСТРОЙСТВА
В данном разделе возможно сбросить настройки до заводских или
перезагрузить устройство.
НАСТРОЙКИ APN
В этом разделе задаются параметры точки доступа сотового
оператора. Как правило они прописываются автоматически
с SIM-карты. Не меняйте их. Если ваш оператор не прописан
на SIM-карте или является виртуальным, то воспользуйтесь
настройками APN. Выберите профиль и введите: «настройки
подключения к интернету» вашего оператора (возможно узнать
на официальном сайте поставщика услуг).
ДАННЫЕ SIM
В данном разделе отображается информация о вашей SIM-карте.
ИЗМЕНИТЬ ПАРОЛЬ
В данном разделе возможно поменять пароль для доступа в панель
управления модемом.
Рекомендуем, это сделать если вы используете Wi-Fi или пользуетесь
модемом в общественных местах.
MAC ФИЛЬТРЫ
MAC - адрес представляет собой уникальную комбинацию цифр и букв
длиной 48 символов. Он является аппаратным номером оборудования
(компьютера, сервера, роутера, порта коммутатора, и т.д.), который
присваивается к сетевой карте устройства в момент производства.
В данном разделе вы можете включить фильтр МАС адресов и разрешить
подключение только известным вам устройствам. Для этого запишите
МАС адреса ваших устройств (их возможно найти в разделе
«подключенные устройства»), затем добавьте в фильтр.
Для сети Wi-Fi рекомендуется использовать более сложный пароль.
Логин и пароль доступа
по умолчанию:
Login: digma
Password: 12345678
16
Комментарии (0)
Другие Wi-Fi роутеры Digma
Добавить комментарий
