~ 4 ~
КОМПЛЕКТ ПОСТАВКИ
-пульт управления с дисплеем и обратной связью
-пульт управления без дисплея (резервный)
-центральный блок сигнализации
-внешняя антенна с коаксиальным кабелем.
-датчик удара
-кабель с 3-x контактным разъемом для подключения
датчика удара
-реле блокировки
-разъем для установки реле блокировки
-кабель с 13-ти контактным разъемом для подключения
-кабель с 6-ти контактным разъемом для подключения к
электроприводам замков дверей
-светодиодный индикатор (светодиод)
-кнопка VALET
-руководство по эксплуатации и монтажу
-гарантийный талон
-упаковочная коробка
!!!Внимание.Производитель оставляет за собой право
вносить любые изменения не ухудшающие пользовательские
характеристики изделия без предварительного уведомления
покупателя.Внешний вид компонентов изделия может
отличаться от графических изображений на упаковке и
использованных в настоящей инструкции.
~ 17 ~

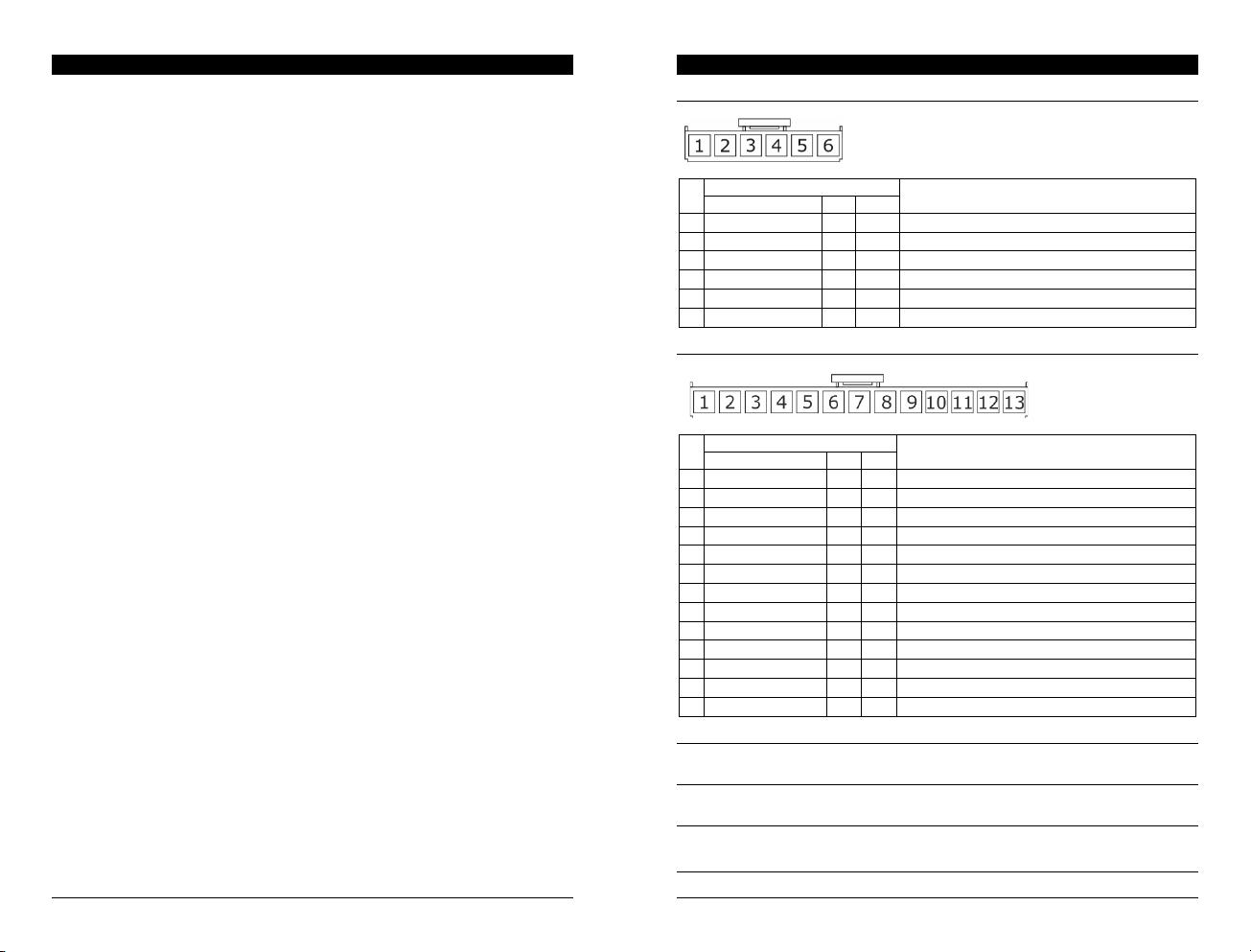

НАЗНАЧЕНИЕ ПРОВОДОВ
Разъём X1: Управление дверными замками
6контактов
вид со стороны проводов
№Провод Назначение цепи
цвет см AWG
1Желто-черный 30 20 Отпирание.Нормально-замкнутый контакт
2Бело-черный 100 20 Отпирание.Общий контакт
3Оранжево-черный 30 20 Отпирание.Нормально-разомкнутый контакт
4Желтый 30 20 Запирание.Нормально-замкнутый контакт
5Белый 100 20 Запирание.Общий контакт
6Оранжевый 30 20 Запирание.Нормально-разомкнутый контакт
Разъём X2: Основные соединения
13 контактов
вид со стороны проводов
№Провод Назначение цепи
цвет см AWG
1Красно-черный 80 22 Выход управления стеклоподъемниками (–), 0,3A
2Зеленый 100 22 Вход «Капот (–)»
3Синий 100 22 Вход «Двери (–)»
4Сине-белый 100 22 Вход «Двери +»
5Розовый 115 22 Выход на сирену, (+), 2 А
6Сине-черный 80 20 Выход открывания замка багажника (+), 5 А
7Желто-красный 80 22 Выход блокировки двигателя (-) в охране, 0,3A
8Оранжево-красный 80 22 Вход «Педаль тормоза (+)»
9Бело-красный 80 20 Вход «Зажигание (+)
10 Коричневый 80 20 Выход на световые сигналы, (+), 7,5 А,предохран.
11 Коричневый 80 20 Выход на световые сигналы, (+), 7,5 А,предохран.
12 Красный 70 18 Питание сигнализации, + 12 В, 15 А,предохран.
13 Черный 70 18 Питание сигнализации, - 12 В, «масса»
Разъём X3: Кнопка VALET
Разъём X4: Светодиодный индикатор
Разъём X5 Датчик удара
Разъём X6 Дополнительный датчик
