Centurion DA-1018

Данная инструкция на русском языке предназначена для автомагнитолы Centurion DA-1018, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
МАГНИТОЛА
КРАТКАЯ ИНФОРМАЦИЯ ПО ПОДКЛЮЧЕНИЮ

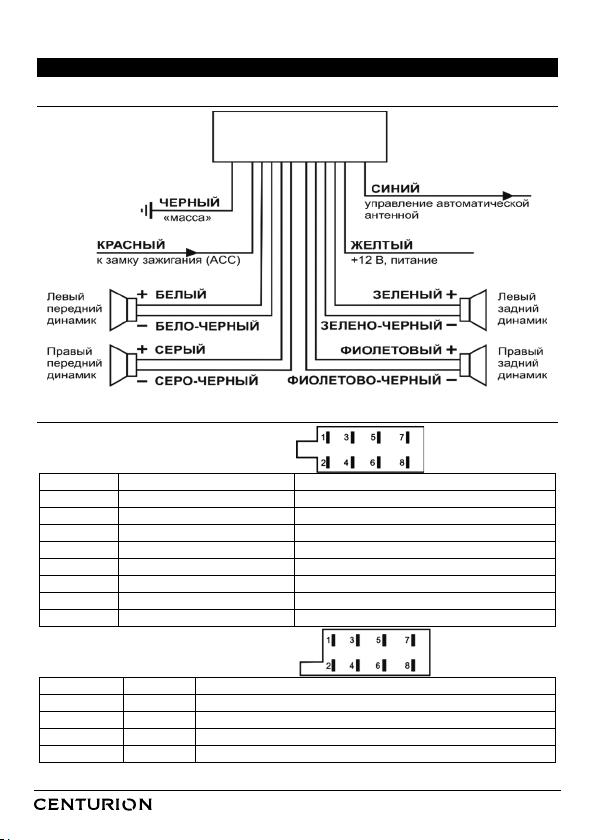

СХЕМА ПОДКЛЮЧЕНИЯ
НАЗНАЧЕНИЕ ПРОВОДОВ
РАЗЪЕМ «АУДИО»
Контакт Цвет Назначение
1Фиолетовый Тыл,правый (+)
2Фиолетово-черный Тыл,правый (-)
3Серый Фронт,правый (+)
4Серо черныйФронт,правый (-)
5Белый Фронт,левый (+)
6
-
черныйФронт,левый (-)
7Зеленый Тыл,левый (+)
8-черный Тыл,левый (-)
Бело
Зелено
РАЗЪЕМ
«ПИТАНИЕ»
Контакт Цвет Назначение
4Желтый Питание +12 B
5Синий авление автоматической антенной.
6КрасныйВход зажигания (+12 В в положении ACC)
7Черный Питание «масса»
Упр
10
Страницы: Стр: 10
