руководство по эксплуатации и монтажу сигнализации Centurion 7 13

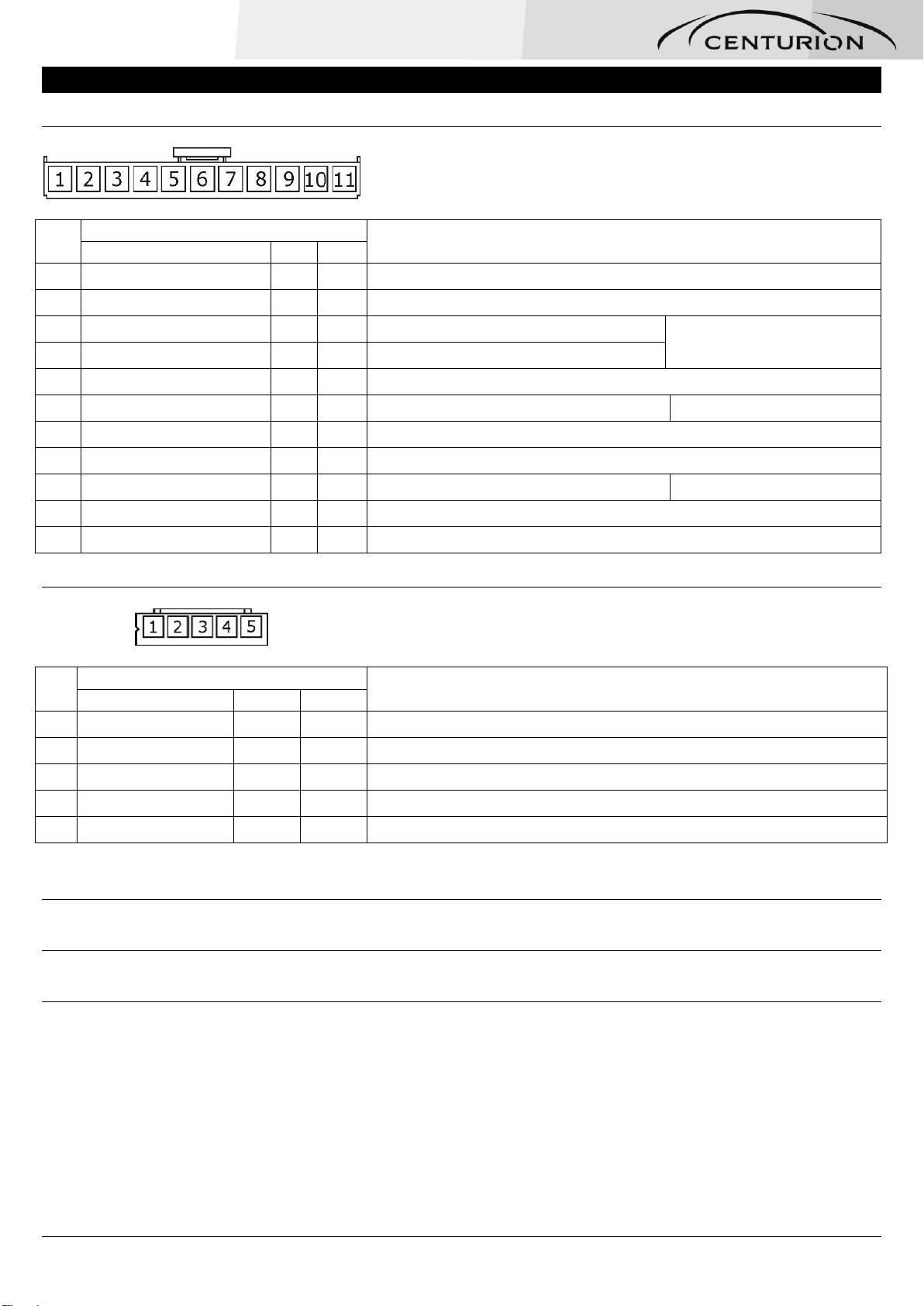

НАЗНАЧЕНИЕ ПРОВОДОВ
Разъём X1: Силовые соединения
11 контактов
вид со стороны проводов
Провод
Назначение цепи
цвет
см
AWG
1
Черный
35
18
Питание сигнализации, - 12 В, «масса»
2
Красный
35
18
Питание сигнализации, + 12 В, предохранитель 15 А
3
Белый
35
20
Выход на световые сигналы
предохранитель 7,5 А
4
Белый
35
20
Выход на световые сигналы
5
Фиолетово-черный
35
20
Нормально-разомкнутый контакт реле запирания
6
Зелено-черный
35
20
Общий контакт реле запирания
предохранитель 10 А
7
Бело-черный
35
20
Нормально-замкнутый контакт реле запирания
8
Фиолетовый
35
20
Нормально-разомкнутый контакт реле отпирания
9
Сине-черный
35
20
Общий контакт реле отпирания
предохранитель 10 А
10
Коричнево-черный
35
20
Нормально-замкнутый контакт реле отпирания
11
Коричневый
120
20
Выход на сирену, «+», 2 А
Разъём X2: Маломощные входные и выходные соединения
5 контактов
вид со стороны проводов
Провод
Назначение цепи
цвет
см
AWG
1
Желтый
35
20
Вход от замка зажигания, «+»
2
Серый
35
20
Вход от педали тормоза, «+»
3
Зеленый
35
20
Вход двери, капот, багажник, «-»
4
Красно-белый
35
20
Выход управления открыванием багажника «-»
5
Оранжевый
35
20
Выход на реле блокировки («-» в режиме охраны)
Разъём X3: Светодиодный индикатор
Разъём X4: Кнопка VALET
Разъём X5 Датчик удара
