14
• Материал, использующийся для
теплоизоляции трубопроводов
хладагента, должен выдерживать
температуру до 120 °С.
• Толщина изоляции трубопроводов
хладагента должна быть не менее 8 мм.
• Для предотвращения попадания воды
и посторонних предметов снаружи
помещения через отверстие в стене,
после установки трассы отверстие
необходимо заделать герметизирующим
составом.
• Для предотвращения разрушения теплоизоляции под воздействием воздуха и солнечного
света, изолированные трубопроводы необходимо обернуть изоляционной лентой по всей
длине трассы, проложенной снаружи помещения.

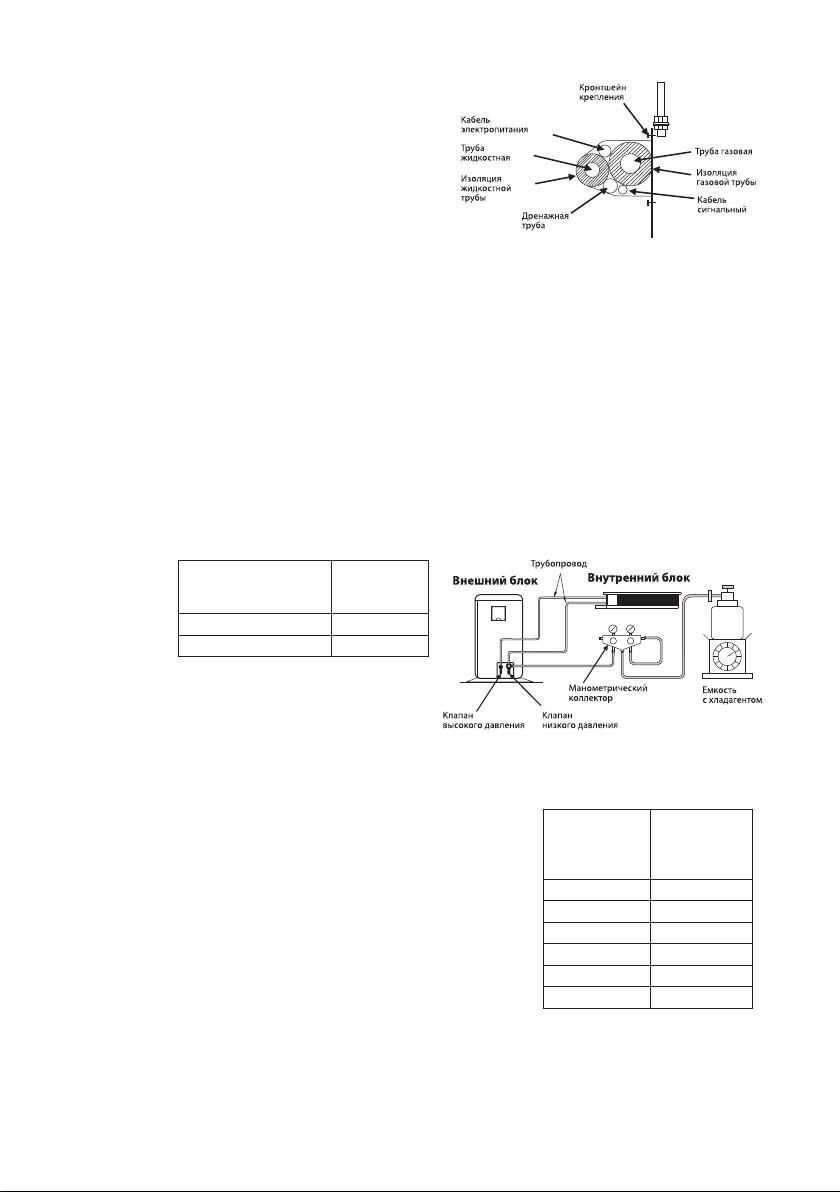

• Трубопроводы хладагента, силовой и межблочный кабели, а также дренажный
трубопровод (при необходимости), должны быть связаны в единый пучок изоляционной
лентой в следующем порядке (см. рисунок):
- дренажный трубопровод и межблочный кабель должны располагаться внизу связки;
- трубопроводы хладагента должны располагаться над дренажным трубопроводом и
межблочным кабелем;
- силовой кабель должен располагаться над трубопроводами хладагента.
Изоляция
Выполнение
электрических
соединений
Дополнительная
заправка
хладагентом
• Внешний блок кондиционера заправлен количеством хладагента, достаточным для
трассы длиной до 5 м. Если длина трассы превышает 5 м, необходима дополнительная
заправка хладагентом (см. рисунок).
• Дополнительное количество хладагента рассчитывается исходя из диаметров труб и
длины трубопровода свыше 5 м в соответствии с таблицей ниже.
• После дозаправки рекомендуется сделать пометку на внешнем блоке с указанием
количества дозаправленного хладагента.
Производительность,
БТЕ/ч
Доп. кол-во
хладагента,
г/м
≤ 18000 20
≥ 24000 30
• Снимите защитные крышки сервисных панелей
внутреннего и внешнего блоков.
• Ослабьте винты клеммных колодок и подсоедините
межблочный кабель, кабели электропитания и
заземляющие провода.
• Схемы электрических соединений расположены на
крышках клеммных колодок внутреннего и внешнего
блоков.
• Минимально допустимые сечения кабелей для
подключения к электропитанию приведены в таблице.
• Если потребляемая кондиционером сила тока 16 А
или выше, то необходимо выполнить подключение
через распределительный электрический щит.
• Плотно затяните винты клеммных колодок.
Убедитесь в надежности подсоединения проводов,
потянув за них.
• Закрепите кабели предусмотренными зажимами.
• Установите защитные крышки сервисных панелей внутреннего и внешнего блоков.
• Кабели электропитания (Power cable) подключаются от источника электропитания через
УЗО к наружному или внутреннему блоку.
• Межблочные кабели (Control cable / Control wire) подключаются к внутреннему и
внешнему блоку.
Минимально допустимые
сечения кабелей электрических
соединений
Номинальная
сила тока, А
Сечение
силового и
сигнального
кабелей, мм2
>3 ≤6 0,75
>6 ≤10 1
>10 ≤16 1,5
>16 ≤25 2,5
>25 ≤32 4
>32 ≤40 6
