67
Монтаж

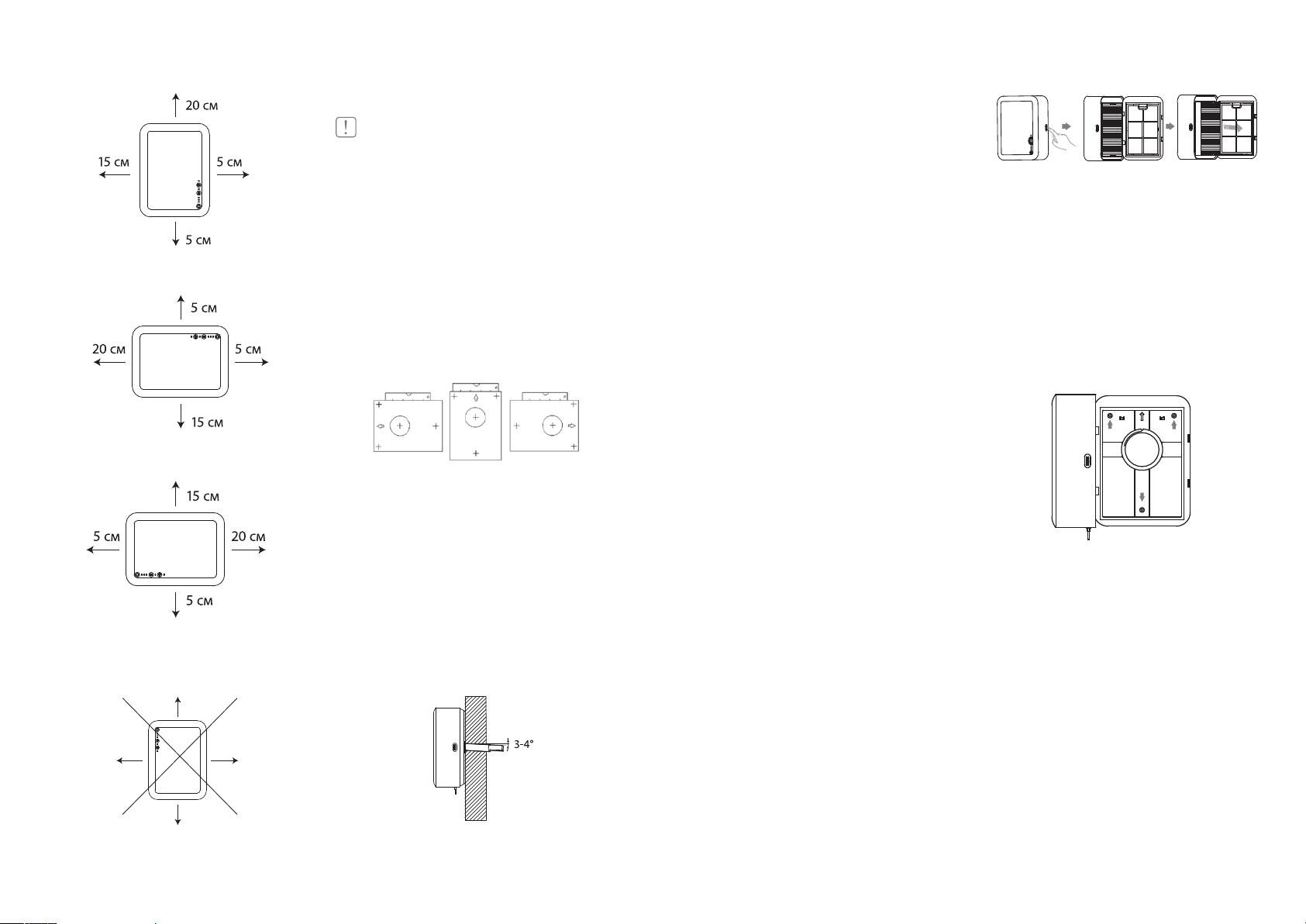

Вертикальное расположение с выпуском воздуха
вверх
Горизонтальное расположение с выпуском воз-
духа слева
Горизонтальное расположение с выпуском возду-
ха справа
Располагать прибор вертикально с выпуском воз-
духа вниз ЗАПРЕЩЕНО!
Монтаж
ВНИМАНИЕ!
Монтаж должны выполнять только квалифициро-
ванные специалисты с использованием професси-
онального оборудования.
Монтаж прибора можно условно разделить на 5
шагов.
Шаг 1. Бурение отверстия 132 мм в стене
• Используя строительный уровень, приложите
к стене шаблон для монтажа в правильном по-
ложении, которое зависит от выбранного вами
расположения прибора на стене (смотри п.
"Правила размещения"), как показано на Рис2,
и наметьте на стене центр канала воздуховода
и крепежные отверстия. Уберите монтажный
шаблон.
Рис. 2
Правильно расположите монтажный шаблон на
стене в зависимости от нужного положения при-
бора.
• Установите станину установки алмазного буре-
ния на стене, используя шаблон как прокладку
между станиной и стеной (для того, чтобы избе-
жать повреждения поверхности стены). Центр
коронки должен совпадать с центром канала
воздуховода для прибора.
• Установите угол наклона коронки таким об-
разом, чтобы отверстие имело уклон 3-4⁰ вниз
в сторону улицы, как показано на Рис. 3, для
того, чтобы осадки не смогли попадать с улицы
внутрь помещения.
Рис. 3
Отверстие в стене должноиметь уклон 3-4°
• Установите пылесборное кольцо на стене, под-
ключите промышленный пылесос.
• При бурении бетона необходимо обеспечить
подачу воды к установке алмазного бурения.
При бурении пеноблоков и кирпича допускает-
ся работа без подачи воды.
• Пробурите сквозное отверстие диаметром 132
мм. При толщине стены более 450 мм исполь-
зуйте удлинитель коронки.
• Снимите станину, заклейте отверстие из-под
анкер-болта.
• Очистите канал воздуховода от остатков бето-
на/кирпича, теплоизоляции и пыли.
Шаг 2. Сверление крепежных отверстий в стене
• В зависимости от материала стены просверли-
те в ней с помощью перфоратора или дрели
отверстия диаметром 8 мм согласно выпол-
ненной ранее разметке крепежных отверстий.
Глубина отверстий должна соответствовать
длине дюбелей, входящих в комплект поставки.
Шаг 3. Тепло-шумоизоляция канала
• Рулеткой измерьте глубину канала. Отрежьте
трубу из вспененного полиэтилена (рекомен-
дуется использовать теплоизоляцию диаме-
тром 89 мм и толщиной 20 мм) длиной равной
глубине канала + 50 мм.
• С наружной стороны тепло-шумоизоляцион-
ной трубы закрепите пластиковую решетку (на-
пример, Vents MB 100), используя морозостой-
кий клей без запаха.
• Тепло-шумоизоляционную трубу с установлен-
ной решеткой вставьте вращательными движе-
ниями в канал воздуховода, убедившись, что
вентиляционная решетка расположена в один
уровень с внешней стороной стены.
• Выступающий из внутренней стороны стены
конец трубы отрежьте таким образом, чтобы
оставшаяся часть выступала на 2-5 мм внутрь
от уровня стены.
• Место соприкосновения трубы с каналом воз-
духовода герметизируйте по кругу мо-
розостойким клеем либо силиконовым герме-
тиком, не имеющим запаха.
Шаг 4. Крепление прибора к стене
• Перед началом крепления прибора к стене из-
влеките из него префильтр с пылесборником,
как показано на Рис.4.
Рис. 4
Извлечение контейнера с префильтром из при-
бора
• Вставьте в дюбели в крепежные отверстия в
стене.
• Закрепите прибор на стене с помощью 3 шу-
рупов, используя отверстия, отмеченные на
Рис. 5 стрелочками. Поочерёдно подтягивайте
винты, пока прибор не будет плотно прилегать
к стене. Не прилагайте чрезмерных усилий во
избежание повреждений прибора.
Рис. 5
Расположение отверстий для крепления прибора
на стене
•Вставьте префильтр с пылесборником обратно.
Закройте прибор.
Шаг 5. Электрическое подключение
• Подключите прибора к сети питания. Для этого
вставьте вилку провода питания в розетку сети
электропитания с соответствующими параме-
трами.
• Переведите пальцем клавишу переключателя,
расположенного около решетки воздуховы-
ходного отверстия, в положение включено/
клапан открыт, вы услышите подтверждающий
сигнал. При этом одновременно произойдёт
открытие воздуховыпускного клапана и подача
питания на прибор.
• Прикоснитесь к клавише вкл./выкл. на панели
управления. Прибор включиться на первой
скорости.
Монтаж
