Ballu ONEAIR ASP-200
Данная инструкция на русском языке предназначена для очистителя воздуха Ballu ONEAIR ASP-200, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.
Инструкция для очистителя воздуха представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.
Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.
67
Подготовка к работе Эксплуатация прибора
ВНИМАНИЕ!
Выключайте прибор правильно, как указано
в разделе «Правила безопасности» и таблице 2.
Подготовка к работе
Извлеките прибор из транспортной упаковки, осмо-
трите прибор, убедитесь в отсутствии механических
повреждений. В случае обнаружения повреждений
свяжитесь с сервисным центром организации-про-
давца. В случае если транспортировка прибора
производилась при низкой температуре, оставьте
прибор на 1–2 часа в помещении с температурой
+15-25°С, чтобы прогреть его до комнатной темпе-
ратуры. Внимательно ознакомьтесь с инструкцией.
Ввод в эксплуатацию и первичная
настройка прибора
1. Подключите РТС
(нагревательный элемент) – стр. 16
2. Подключите датчик СО2 – стр. 17
3. Проведите «Самодиагностику»– стр. 10
4. Скачайте приложение HOMMYN (QR–код
дляскачивания программы – стр. 18)
5. Подключите прибор к Wi–Fi – стр. 18
6. Обновите прошивку – стр. 19
Правила размещения
Выберите место установки прибора на стене поме-
щения, используя монтажный шаблон, входящий
вкомплект поставки.
Убедитесь в том, что выбранное место соответ-
ствует следующим требованиям:
• радиаторы отопления, мебель, стены, пол и дру-
гие объекты не создают помех для работы и об-
служивания прибора, минимальные расстояния
до этих предметов показаны на рис. 2;
• пользователю обеспечен свободный доступ
к кнопке вкл./выкл. и выдвигающимся или съем-
ным частям прибора: префильтру, аромакапсу-
ле и отсеку со сменными фильтрами;
• стена ровная, не препятствует плотному приле-
ганию прибора к стене, не имеет уклона более
2° и допускает бурение вентиляционного кана-
ла (при необходимости перед началом работ
проконсультируйтесь со специалистами).
• в местах технологических отверстий отсутству-
ют элементы инженерных коммуникаций: элек-
тропроводка, трубы отопления и т. д.
• имеется возможность подключения прибора
к сети питания 220 В с нагрузкой не менее 2 кВт.
Прибор должен быть установлен в вертикальном
положении с выпуском воздуха вниз.

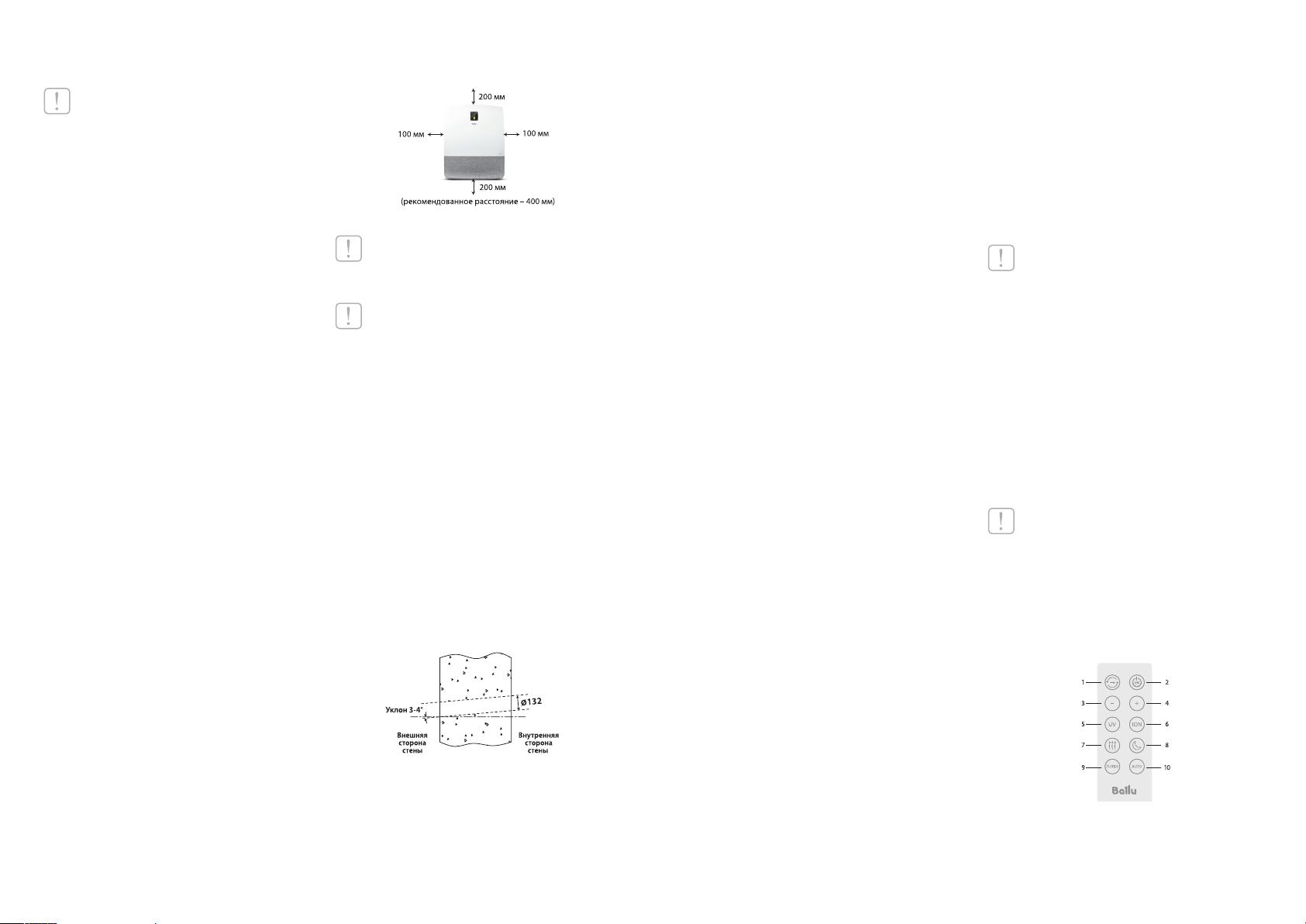

Рисунок 2
ВНИМАНИЕ!
Располагать прибор в горизонтальном положении
или с выпуском воздуха вверх ЗАПРЕЩЕНО!
ВНИМАНИЕ!
Монтаж должны выполнять только квалифициро-
ванные специалисты с использованием професси-
онального оборудования.
Монтаж прибора можно условно разделить
на5 шагов.
Шаг 1. Бурение отверстия 132 мм в стене
• Используя строительный уровень, приложите
кстене шаблон для монтажа и наметьте на стене
центр канала воздуховода и крепежные отвер-
стия. Уберите монтажный шаблон.
• Установите станину установки алмазного бурения
на стене, используя шаблон как прокладку между
станиной и стеной (для того, чтобы избежать по-
вреждения поверхности стены). Центр коронки
должен совпадать с центром канала воздуховода
для прибора.
• Установите угол наклона коронки таким образом,
чтобы отверстие имело уклон 3–4° вниз всторо-
ну улицы, как показано на Рис.3, для того, чтобы
осадки не смогли попадать с улицы внутрь по-
мещения.
Рисунок 3
•
Установите пылесборное кольцо на стене, под-
ключите промышленный пылесос.
•
При бурении бетона необходимо обеспечить по-
дачу воды к установке алмазного бурения. При
бурении пеноблоков и кирпича допускается ра-
бота без подачи воды.
•
Пробурите сквозное отверстие диаметром 132
мм. При толщине стены более 450 мм используйте
удлинитель коронки.
• Снимите станину, заклейте отверстие из-под ан-
кер-болта.
•
Очистите канал воздуховода от остатков бетона/
кирпича, теплоизоляции и пыли.
Шаг 2. Сверление крепежных отверстий в
стене
• В зависимости от материала стены просверлите
в ней с помощью перфоратора или дрели 3 от-
верстия диаметром 8 мм согласно выполненной
ранее разметке крепежных отверстий. Глубина
отверстий должна соответствовать длине дюбе-
лей, входящих в комплект поставки.
Шаг 3. Тепло-шумоизоляция канала
•
Рулеткой измерьте глубину канала. Для тепло-шу-
моизоляции канала воздуховода отрежьте трубу
из вспененного полиэтилена (рекомендуется ис-
пользовать теплоизоляцию диаметром 89 мм и
толщиной 20 мм) длиной равной глубине канала
+ 50 мм.
•
С наружной стороны трубы закрепите пласти-
ковую вентиляционную решетку с наружным
диаметром не более 128 мм (например, Vents MB
100), используя морозостойкий силиконовый
клей-герметик.
•
Трубу с установленной решеткой вставьте вра
-
щательными движениями в канал воздуховода,
убедившись, что вентиляционная решетка распо-
ложена в один уровень с внешней стороной стены.
•
Выступающий из внутренней стороны стены конец
трубы отрежьте таким образом, чтобы оставшаяся
часть выступала на 3–5 мм внутрь от уровня стены.
•
Место соприкосновения трубы с каналом возду-
ховода герметизируйте по кругу морозостойким
силиконовым клеем-герметиком.
Шаг 4. Крепление прибора к стене
•
Перед началом крепления прибора к стене сни
-
мите с прибора переднюю панель и извлеки-
те из него все фильтры, как указано в разделе
«Сервисное обслуживание».
•
Вставьте дюбели в крепежные отверстия в
стене.
•
В 2 верхних дюбеля закрутите 2 шурупа так, чтобы
расстояние от стены до края головки шурупа со-
ставляло 3 мм. Допускается регулировка выступа-
ющих частей шурупов на 1–2 мм для обеспечения
плотного примыкания прибора к стене.
•
Аккуратно навесьте навесте прибор на 2 шурупа,
использую монтажные проушины, расположенные
на тыльной стороне прибора.
• Вставьте третий шуруп из комплекта поставки в
центральное отверстие, расположенное на зад-
ней стенке прибора за фильтрами, и до конца за-
крутите его, при этом не прилагайте чрезмерного
усилия во избежание растрескивания материала
задней стенки прибора.
•
Вставьте все фильтры обратно в прибор, как
указано в разделе «Сервисное обслуживание».
Наденьте на прибор переднюю панель.
Шаг 5. Электрическое подключение
• Подключите прибора к электросети. Переведите
кнопку вкл./выкл. на боковой стороне прибора в
положение «включено».
• Нажмите на кнопку вкл./выкл на пульте ДУ и удер
-
живайте ее 3 сек.
• Запустите режим самодиагностики, как указано в
таблице 2 раздела «Эксплуатация прибора».
ВНИМАНИЕ!
Рекомендуется запускать режим
«Самодиагностика» после монтажа прибора и
после установки дополнительных опций: кера-
мического нагревательного элемента и датчика
СО2.
• Проверьте прибор на работоспособность и убе-
дитесь в отсутствии посторонних шумов, после-
довательно переключив его с помощью пульта
ДУ с первой до восьмой скорости в режиме при-
тока воздуха, после чего повторите процедуру в
режиме циркуляции ( перед выполнением про-
верки ознакомьтесь с разделом «Эксплуатация
прибора»).
• Заполните гарантийный талон. Монтаж устрой-
ства завершен.
Эксплуатация прибора
ВНИМАНИЕ!
Перед началом эксплуатации прибора внимательно
изучите данный раздел и ознакомьтесь с режимами
работы прибора, функциями кнопок пульта ДУ.
Управление прибором осуществляется с пульта
дистанционного управления или с помощью мо-
бильного приложения.
Пульт дистанционного управления (пульт ДУ)
Рисунок 4
На пульте ДУ расположно 10 кнопок управления,
функции которых описаны в таблице 2.
