Управление кондиционером

ПРИМЕЧАНИЕ

Кнопки на внешней крышке пульта дистанционно-

го управления действительны только при закрытой

крышке.

Откройте крышку, чтобы увидеть все кнопки.

1. Кнопка «ON/OFF»

Нажатие этой кнопки включает или выключа-

ет кондиционер.

2. Кнопка «ВЕНТ»

Нажатие этой кнопки увеличивает скорость

вращения вентилятора, согласно схеме ниже:

3 Кнопки /

Нажатие кнопки увеличит установлен-

ную температуру на 0.5 °С. Нажатие кнопки

уменьшит установленную температуру на

0.5 °С.

Быстрое изменение температуры осущест-

вляется длительным нажатием на соответ-

ствующую кнопку, диапазон установленной

температуры от 16°С до 32°С.

4 Кнопка «ХОЛОД»

Нажатием кнопки «ХОЛОД» вы можете напря-

мую включить режим охлаждения.

5 Кнопка «ТЕПЛО»

Нажатием кнопки «ТЕПЛО» вы можете напря-

мую включить режим обогрева.

6 Кнопки и

Нажатие кнопки запускает движение жа-

люзи вверх/вниз, кнопки вправо/влево,

повторное нажатие фиксирует положение

жалюзи.

Настройка вверх / вниз (влево / вправо) осу-

ществляется только в этом режиме, она не

влияет на положение жалюзи в других режи-

мах.

Жалюзи вверх / вниз (влево / вправо) имеют

функцию памяти, они могут сохранять пер-

вичные настройки при выключении, затем

включать или переключаться из других режи-

мов в основной режим.

Low Mid High Auto

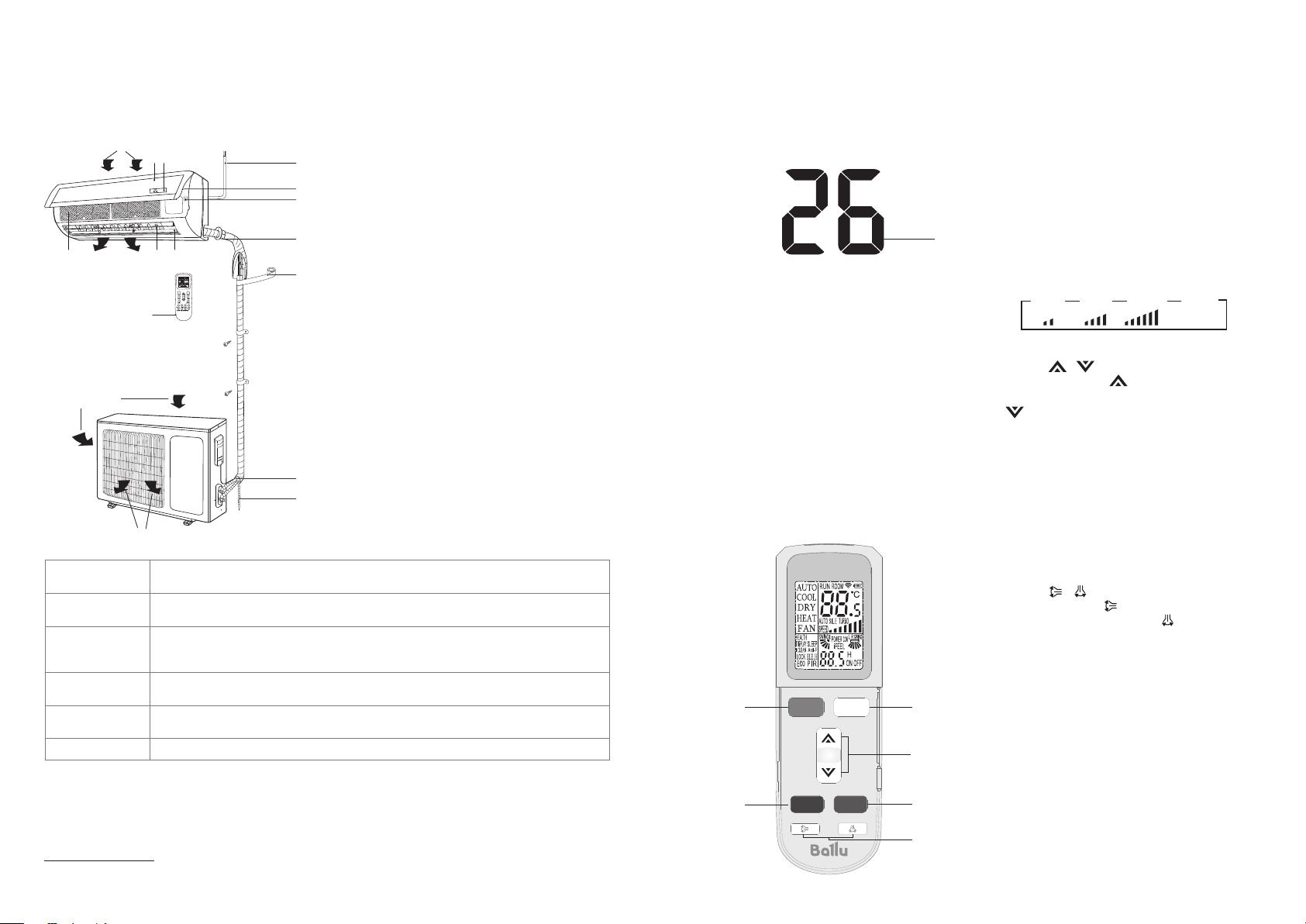

Устройство кондиционера

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок**

Внутренний блок**

Выход воздуха

6 5

1 – Шнур питания.

2 – Дисплей.

3 – Передняя панель.

4 – Воздушный фильтр-сетка.

5 – Горизонтальные жалюзи.

6 – Вертикальные жалюзи.

7 – Кнопка ручного выключения.

8 – Межблочная трасса для хладагента*.

9 – Изоляция.

10 – Дренажная трасса*.

11 – Пульт дистанционного управления.

12 – Соединительная трасса*.

13 – Разъем для подключения Wi Fi модуля

(покупается отдельно).

Устройство кондиционера

ПРИ МЕ ЧА НИЕ

Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-

но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но с

пуль та ДУ.

В комплект сплит-системы (кондиционера воздуха)

входят: один внутренний блок кондиционера воздуха

с пультом управления в упаковке, один внешний (на-

ружный) блок кондиционера воздуха в упаковке, одна

инструкция пользователя.

Воздухозаборная

решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на

котором задерживается пыль.

Воздуховыпускная

решетка Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать

ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо-

ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Межблочная трасса

для хладагента

Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по

ко то рым те чет хладагент.

Наружный блок В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек-

три че с кие ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

* Не входит в комплект поставки.

** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.

Управление кондиционером

Панель индикации внутреннего блока

1 − Индикатор текущей температуры

Описание пульта дистанционного управления

• Для управления кондиционером применяется

беспроводной инфракрасный дистанционный

пульт.

• При управлении расстояние между пультом

и приемником сигнала на внутреннем блоке

должно быть не более 8 м. Между пультом и

блоком не должно быть предметов, мешающих

прохождению сигнала.

• Пульт управления должен находиться на рас-

стоянии не менее 1 м от телевизионной и ра-

дио аппаратуры.

• Не роняйте и не ударяйте пульт, а также не остав-

ляйте его под прямыми солнечными лучами.

1 2

ON/OFF ВЕНТ

ХОЛОД ТЕПЛО
