Ballu BWH/S 30 Artendo DH

Данная инструкция на русском языке предназначена для водонагревателя Ballu BWH/S 30 Artendo DH, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для водонагревателя представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (631.7 Кб, pdf)

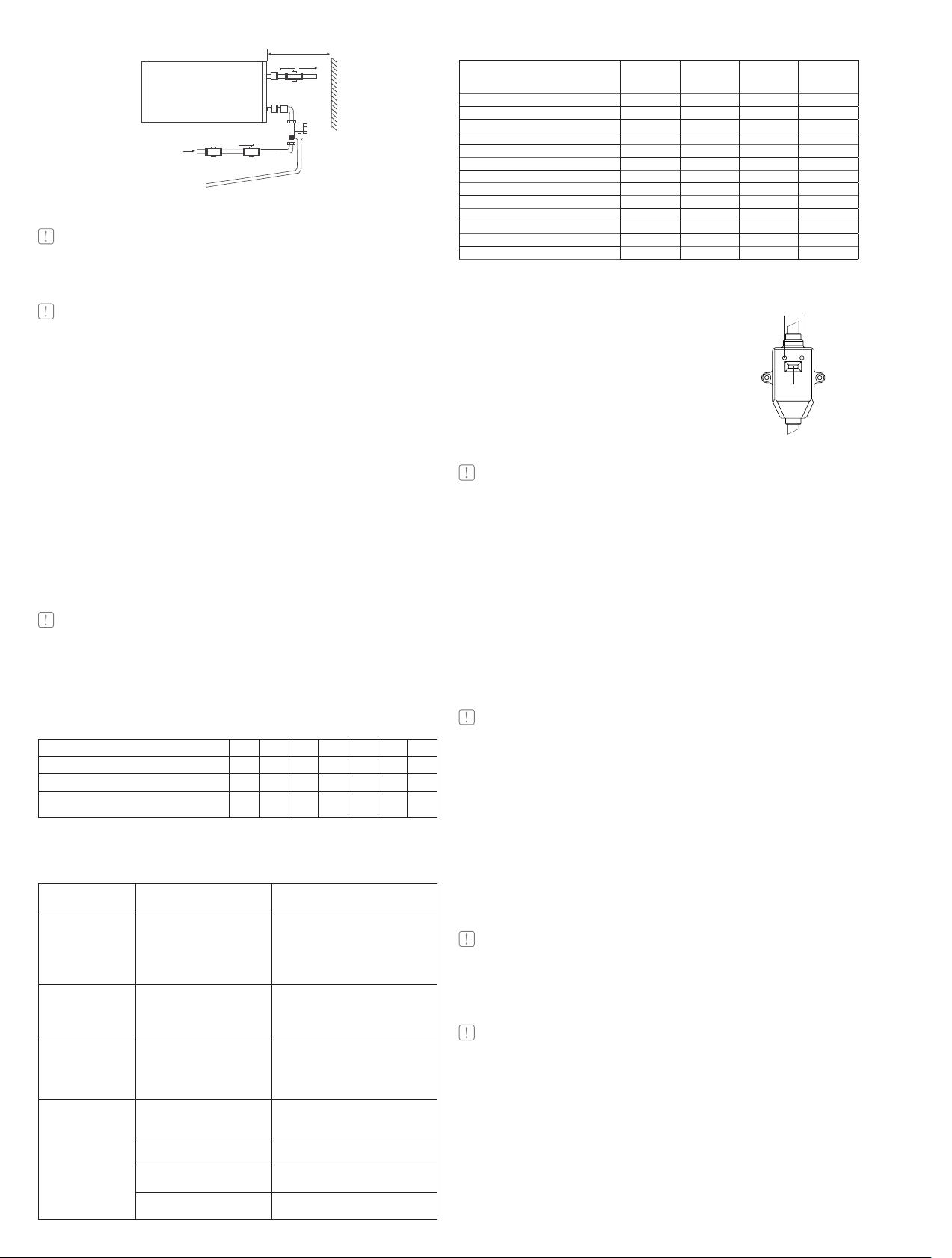

Страницы: Стр: Предыдущая ← Следующая → 2 / 4

1 2 3 4

50 см

Горячая вода

Холодная

вода

Рис. 5а

Внимание:

При горизонтальной установке прибора, трубы подвода воды должны находиться спра ва, размещение труб

подвода слева недо пустимо!

Под клю че ние к электрической сети

Внимание:

Подключение к электросети производит ся только после наполнения водонагревателя водой полностью (обрат-

ное может привести к сгоранию нагрева тельного элемента и порчe прибора).

Все во до на гре ва те ли на ко пи тель но го ти па се рии BWH/S рас счи та ны на под клю че ние к элек три че с кой се ти с

од но фаз ным на пря же ни ем 220/230 В. Пе ред под клю че ни ем убе ди тесь, что па ра ме т ры элек тро се ти в ме с те под-

клю че ния со от вет ству ют па ра ме т рам, ука зан ным на таб лич ке с тех ни че с ки ми дан ны ми при бо ра.

При ус та нов ке водонагревателя сле ду ет со блю дать дей ству ю щие пра ви ла элек тро без опас но с ти.

При ус та нов ке во до на гре ва те ля в ван ной ком на те или ту а ле те сле ду ет при ни мать во вни ма ние ог ра ни че ния,

свя зан ные с су ще с т во ва ни ем за пре щен но го и за щит но го объ емов (пространств).

За пре щен ный объ ем – это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер ти каль ны ми пло с ко с тя ми по

от но ше нию к внеш ним кра ям ван ны, уни та за или ду ше во го бло ка и пло с ко с тью, рас по ло жен ной над ни ми или

над по лом, ес ли сан тех ни ка смон ти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем – это про стран ство, ог ра ни чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа да ют с пло-

с ко с тя ми за пре щен но го объ ема, а вер ти каль ные пло с ко с ти от сто ят от со от вет ству ю щих пло с ко с тей за пре щен-

но го объ ема на 1 метр.

Экс плу а та ция

На пол не ние во дой

Для того, чтобы наполнить бак водой полностью необходимо:

• открыть кран горячей воды на смесителе;

• открыть вентиль подачи воды в водонагреватель;

• дождаться, когда из крана потечет вода;

• закрыть кран горячей воды на смесителе и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода – бак заполнен водой полностью. Только после этого можно подключить

бак к электросети.

В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

Под клю че ние к элек тро се ти

Внимание:

Подключение к электросети производится только после наполнения водонагревателя водой.

Вставьте вилку водонагревателя в розетку, после этого загорится индикатор на панели управления. Это означа-

ет, что водонагреватель включен и на него подается питание. Выставите с помощью регулировки температуры

нагрева необходимый уровень нагрева воды от low до high. Индикатор eco – ЭКО-режим, соответствует темпера-

туре нагрева 50 – 55 °С. Нагрев воды отключается автоматически при достижении заданной температуры и вклю-

чается для подогрева автоматически. Когда температура воды достигнет заданной, нагрев прекратится. Режим

половинной и полной мощности включается путем нажатия кнопки на панели управления.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей жилы, мм21 1 1,5 2,5 2,5 4 6

Максимально допустимая длина кабеля при

указанном сечении, м 34,6 17,3 17,3 24,7 21,6 23 27

Ус та нов ка тем пе ра ту ры

С помощью ручки регулировки Вы можете настраивать температуру нагрева до 75 °C.

Устранение неполадок

Отказы Причины Устранение

Не горит индикатор on/o Сработала защита УЗО.

Протестируйте УЗО, нажав кнопку «test».

В случае, если УЗО прошло тестирование,

нажмите на кнопку (3) перезапуска. В случае,

если тестирование не проходит, свяжитесь со

специалистами по техническому обслуживанию

для осуществления ремонта (см. рис. 6).

Не поступает вода из крана

горячей воды

1. Подача воды по водопроводу

перекрыта.

2. Давление воды слишком низкое.

3. Перекрыт впускной кран

водопровода.

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда

давление воды снова возрастет.

3. Откройте впускной кран водопровода.

Температура, подаваемой

горячей воды, превышает

допустимый уровень в 75оС

Отказ системы регулирования

температуры. Нагрев не отключается.

1. Необходимо немедленно выключить

водонагреватель из сети.

2. Свяжитесь со специалистами по

техническому обслуживанию для

осуществления ремонта.

Красный индикатор моргает

Не включен нагрев.

1. Проверьте плотно ли вставлена вилка

врозетку.

2. Увеличьте температуру нагрева.

Поврежден термостат. Обратитесь к сервисному специалисту.

Поврежден нагревательный элемент. Обратитесь к сервисному специалисту.

Неисправная электронная плата. Обратитесь к сервисному специалисту.

Технические характеристики

Параметры/Модель BWH/S 30

Artendo DH

BWH/S 50

Artendo DH

BWH/S 80

Artendo DH

BWH/S 100

Artendo DH

Номинальный/полезный объем, л 30/28 50/47 80/73 100/92

Номинальная мощность, Вт 1300/2000 1300/2000 1300/2000 1300/2000

Номинальное напряжение, В~/Гц 230/50 230/50 230/50 230/50

Сила тока, А 8,7 8,7 8,7 8,7

Минимальное давление воды, Па (бар) 80 000 (0,8) 80 000 (0,8) 80 000 (0,8) 80 000 (0,8)

Максимальное давление воды, Па (бар)* 600 000 (6) 600 000 (6) 600 000 (6) 600 000 (6)

Максимальная температура воды, °C 75 75 75 75

Время нагрева с 10 °С до 75 °С**, ч 1,2 1,9 3 3,8

Защита от поражения электрическим током I класс I класс I класс I класс

Защита от влаги IPX4 IPX4 IPX4 IPX4

Размеры прибора (Ш×В×Г), мм 435×635×260 435×970×260 555×890×350 555×1075×350

Размеры упаковки (Ш×В×Г), мм 690×505×290 1020×505×290 950×625×370 1135×625×370

Вес нетто/брутто, кг 11,2/13,2 15,5/17,6 21/23,9 24,1/27,1

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление

в водопроводной сети превышает 6 бар (номинальное рабочее давление), необходима установка понижающего

редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений

УЗО (Устройство защитного отключения)

•

100% предотвращение поражения электрическим током.

Следуйте инструкции по установке при подключении

электроводонагревателя аккумуляционного бытового.

•

При подключении к электрической сети питания на лицевой стороне

УЗО загорится индикатор Power (1).

Для тестирования УЗО нажмите кнопку TEST (2).

Индикатор Power (1) будет отключен.

• Для перезапуска УЗО нажмите кнопку (3).

Уход и техническое обслуживание

Примечание:

Перед обслуживанием всегда отключайте водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряп-

кой, либо влажной губкой, чтобы не нанести повреждения корпусу водонагревателя. Запрещается использование

агрессивных химических средств.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на внутреннюю водосодер-

жащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническое обслужива-

ние силами квалифицированных специалистов, которое должно включать в себя обязательную проверку наличия

накипи на ТЭНе и внутренней полости водосодержащей емкости, а также состояние магниевого анода. Гарантийные

обязательства на водосодержащую емкость, нагревательный элемент при изношенном магниевом аноде (остаточный

объем менее 30% от первоначального) аннулируются. Магниевый анод является расходным материалом, и не подле-

жит замене погарантии.

Подтверждением проведения технического обслуживания является заполненный пункт в таблице проведенных ТО.

Врегионах с особо жесткой водой, с водой, включающей в себя коррозийно активные примеси, либо водой, не соот-

ветствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку. Для этого нужно

получить соответствующую информацию у специалиста либо прямо на предприятии, обеспечивающем водоснабже-

ние! В случае, если не было произведено техническое обслуживание, либо при полном износе/отсутствии магниево-

го анода в водонагревателе гарантийный обязательства наводонагреватель аннулируются.

По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность

регулярного, технического обслуживания, которого необходимо придерживаться в течение всего периода эксплуа-

тации прибора.

Вслучае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического обслу-

живания изменений условий эксплуатации (качество воды), регулярность технического обслуживания может быть

пересмотрена.

Примечание:

Нагревательный элемент (ТЭН). Трубчатый электронагреватель (ТЭН) предназначен для нагрева воды во внутрен-

нем баке путем преобразования электрической энергии в тепловую. Образование на его поверхности известкового

налета (накипи) может привести к ухудшению теплоотдачи, перегреву и преждевременному выходу из строя нагре-

вательного элемента. Регулярно осматривайте и при необходимости удаляйте накипь с его поверхности с помощью

средства для удаления накипи. Гарантия на нагревательный элемент не действительна при выполнении одного или

нескольких условий:

• жесткость воды превышает 25 °F;

• толщина слоя накипи на поверхности ТЭНа составляет более 5 мм;

• остаточный размер магниевого анода составляет менее 30% от первоначального.

В за пре щен ном пространстве не раз ре ша ет ся ус та нав ли вать вы клю ча те ли, ро зет ки и ос ве ти тель ные при бо ры. В

за щит ном пространстве ус та нов ка вы клю ча те лей за пре ща ет ся, од на ко, мож но ус та нав ли вать ро зет ки с за зем ле ни ем.

Во до на гре ва тель сле ду ет ус та нав ли вать за пре де ла ми за пре щен но го объ ема, что бы на не го не по па да ли струи во ды.

Под клю че ние при бо ра к элек тро се ти долж но быть осу щест в ле но через выделенную розетку с заземлением, подклю-

ченную к индивидуальному автоматическому выключателю в распределительном щите.

Для обес пе че ния без опас но с ти ра бо ты во до на гре ва те ля дол жен быть ус та нов лен автомат под хо дя ще го но ми на ла.

Под клю че ние к элек тро се ти долж но вклю чать в се бя за зем ле ние. Вил ку ка бе ля пи та ния во до на гре ва те ля со спе-

ци аль ным разъ емом для за зем ле ния сле ду ет встав лять толь ко в розетку, имеющую соответствующее заземление.

При ежедневном использовании ре ко мен ду ет ся дер жать во до на гре ва тель вклю чен ным в сеть, по сколь ку тер мо стат

вклю ча ет на грев толь ко то г да, ко г да это тре бу ет ся для под дер жа ния ус та нов лен ной тем пе ра ту ры.

Слив во ды. Из во до на гре ва те ля сле ду ет пол но стью слить во ду, ес ли он не бу дет ис поль зо вать ся в те че ние дли тель-

но го вре ме ни или тем пе ра ту ра в по ме ще нии, где он ус та нов лен мо жет опу с тить ся ни же 0°С. Слив мож но про из ве с ти

с по мо щью пред ох ра ни тель но го кла па на, при этом воз мож но под те ка ние из-под што ка кла па на.

Примечание:

Для сли ва можно пред ус мо т реть трой ник с вен ти лем меж ду кла па ном и втул кой.

Пе ред сли вом во ды из во до на гре ва те ля не за будь те:

• от клю чить во до на гре ва тель от се ти;

• за крыть вен тиль входа воды;

• от крыть кран го ря чей во ды.

Регулярно проводите техническое обслуживание вашего водонагревателя с помощью специалистов авторизирован-

ного сервисного центра.

Внимание:

Ни в ко ем слу чае не сни май те крыш ку во до на гре ва те ля, не от клю чив его пред ва ри тель но от элек тро се ти.

Правила утилизации

По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и спосо-

бами, действующими в месте утилизации.

Не выбрасывайте прибор вместе с бытовыми отходами.

По истечении срока службы прибора, сдавайте его в пункт сбора для утилизации, если это предусмотрено местными

нормами и правилами. Это поможет избежать возможных последствий на окружающую среду и здоровье человека, а

также будет способствовать повторному использованию компонентов изделия.

Информацию о том, где и как можно утилизировать прибор можно получить от местных органов власти.

Гарантия

Гарантийный срок на водосодержащую емкость (бак) составляет 96 (девяносто шесть) месяцев, остальные элементы

изделия – 24 (двадцать четыре) месяца.

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис лин ны ми в

га ран тий ном та ло не. Из го то ви тель ос тав ля ет за со бой пра во на вне се ние из ме не ний в кон струк цию и ха рак те ри с ти-

ки при бо ра, без предварительного уведомления.

Срок службы прибора — 10 лет.

1 2

Рис. 6
