Движение с прицепом
3
Системы помощи при вождении

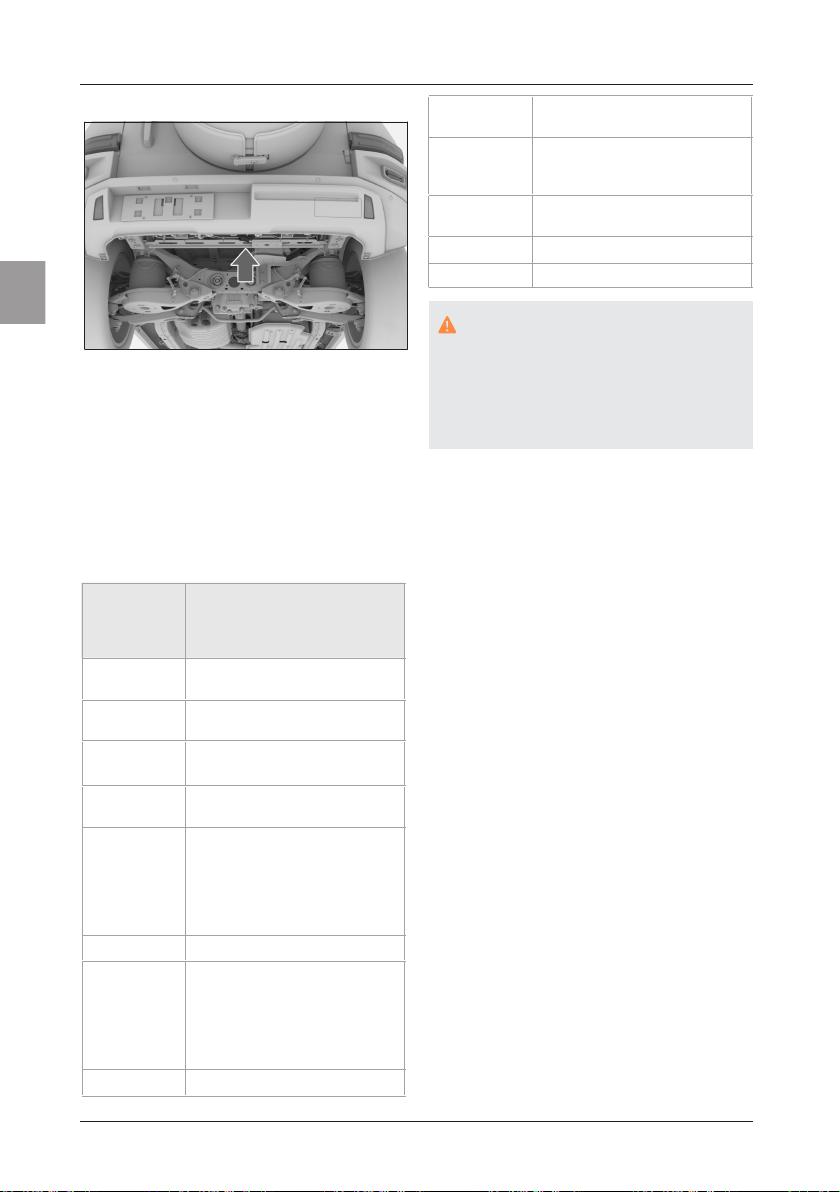

Разъем прицепа
Разъем для подключения прицепа (разъемный
соединитель) расположен на электрическом
буксировочном устройстве. У представленного
автомобиля 13-контактный разъем питания. Если
прицеп (буксир) имеет 7-контактный разъемный
соединитель, необходимо самостоятельно
приобрести адаптер.
Разъем питания соответствует требованиям
следующих стандартов: GB/T 20718-2006,
ISO 11446:2004.
Информация о номерах контактов приведена
на внутренней стороне крышки разъема.
E7BCD37F660B
Номер
контакта
(точка
подключения)
Назначение
1Лампа левого указателя
поворота
2Задний противотуманный
фонарь
3Общая цепь обратного тока для
контактов 1–2 и 4–8
4Лампа правого указателя
поворота
5
Правый задний габаритный
фонарь, правые задние
габаритные огни, правые
боковые сигнальные фонари,
освещение заднего номерного
знака
6Стоп-сигнал
7
Левый задний габаритный
фонарь, левые задние
габаритные огни, левые
боковые сигнальные фонари,
освещение заднего номерного
знака
8Фонарь заднего хода
Внимание
› Запрещается подключать электрооборудо-
вание к трем контактам цепи (контакты 3,
11 и 13) на прицепе.
› Запрещается подключать блок освещения
заднего номерного знака одновременно
к контактам 5 и 7.
9Источник питания от
аккумуляторной батареи
10
Источник питания,
управляемый выключателем
питания
11 Цепь обратного тока контакта
10
12 Резерв
13 Цепь обратного тока контакта 9
