StarLine M12

Данная инструкция на русском языке предназначена для автосигнализации StarLine M12, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.4 Мб, pdf)
Страницы: Стр:
инструкция по настройке и эксплуатации
69

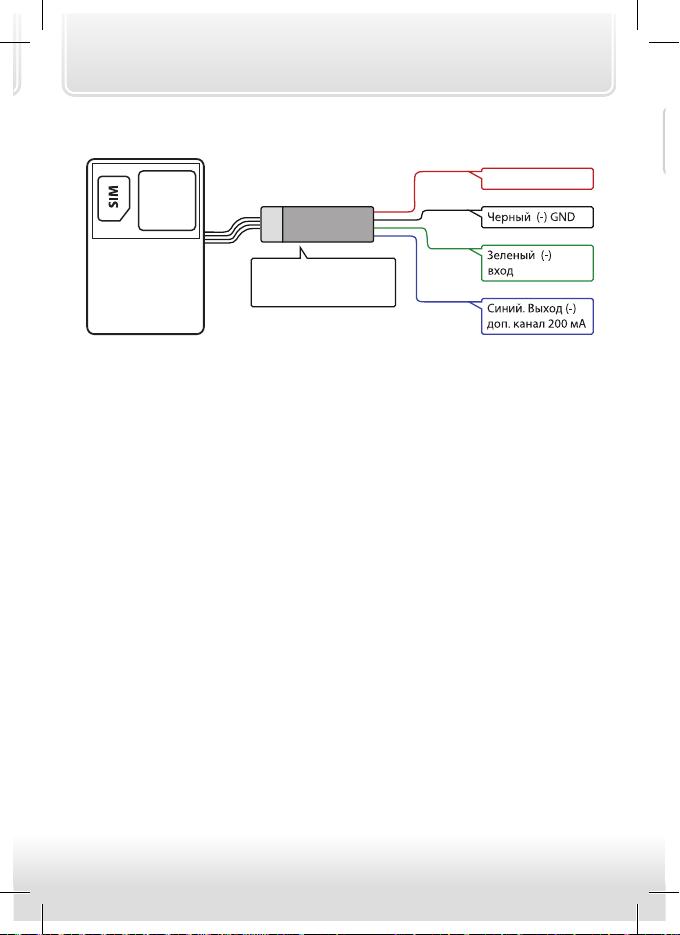

Схема подключения платы преобразователя внешнего питания:
StarLine M12
Плата преобразователя
внешнего питания
и расширений (опция)
GPS
тревоги
Красный +9...+30В
Для подключения платы преобразователя питания и расширений
       
плату. В белый 4-контактный разъем на обратной стороне снятой платы
     . 
     (.   . 56), 
   ,      
 .
Подключение проводов платы преобразователя питания
Черный провод —   .
Красный провод —     +9…+30
Синий провод —    200  (–).
Зеленый провод —   (–).
Допускается подключение устройства с помощью платы
     
   .     
      .
     
     .
С помощью параметра р11  setup  
      
  (. . 35).
