StarLine M10, M11

Данная инструкция на русском языке предназначена для автосигнализации StarLine M10, M11, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.4 Мб, pdf)
Страницы: Стр:
инструкция по эксплуатации
41
StarLine M10/М11 может работать как полностью автономно, без
внешних подключений, так и с внешним питанием, может управлять
одним внешним устройством и иметь один внешний тревожный вход.
Для расширения возможностей устройства необходимо использовать
плату преобразователя питания и расширений. Данная плата
преобразует напряжение питания из 6...28В к требуемому уровню 3.3В,
необходимому для работы устройства.

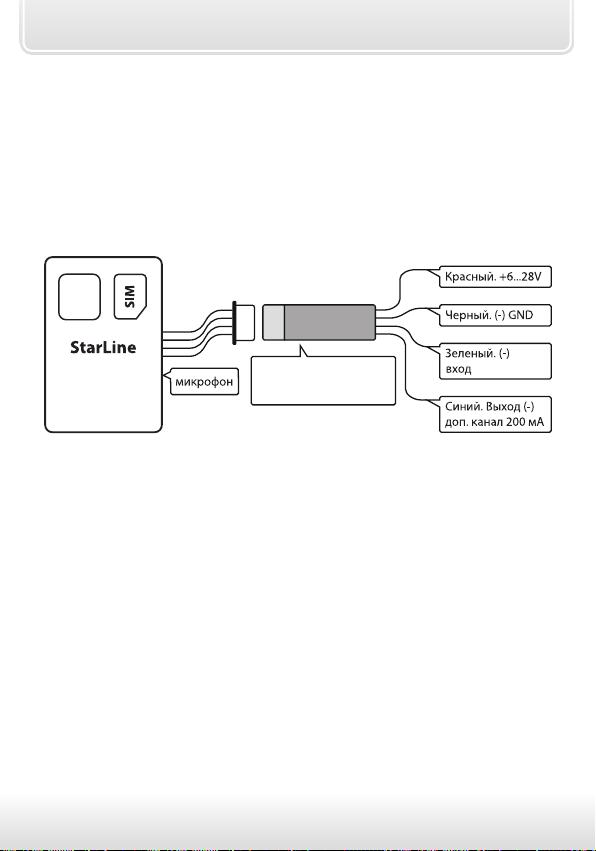

Схема подключения платы расширения:
M10/M11 Плата преобразователя
внешнего питания
и расширений (опция)
GPS
тревоги
Для подключения платы преобразователя питания и расширений
необходимо открыть крышку корпуса устройства и аккуратно снять
верхнюю плату. Между платами находится кабель из 4-х проводов с
разъемом на конце (см. фото на предыдущей странице). Необходимо
вывести этот кабель наружу и соединить его с платой расширения.
Подключение проводов платы преобразователя питания и
расширений:
Черный провод - подключите к массе.
Красный провод - необходимо подключить к источнику питания
напряжением 6…28 Вольт.
Синий провод - выход дополнительного канала (-) 200мА макс.
Зеленый провод – вход тревоги.
Страницы: Стр: 41
