9
Twage B9
Кнопки 1 и 2 последовательно
•Включение режима бесшумной охраны с выключением звуковых сигналов
подтверждения
Кнопки 1 и 3 последовательно
•Запуск двигателя или продление работы уже запущенного двигателя
Кнопка 2, затем кнопка 1
•Включение режима охраны с работающим двигателем (одинарные нажатия)
Кнопки 2 и 3 последовательно
•Остановка двигателя
Кнопки 3 и 1 последовательно
•Активизация дополнительного канала №1
Кнопки 3 и 2 последовательно
•Активизация дополнительного канала №2
Кнопки 1 + 2 одновременно
•Включение режима «паника» (длительное нажатие при выключенном зажигании)
•Включение режима антиограбления (длительное нажатие при включенном зажигании)
Кнопка 1 + 3 одновременно
•Включение блокировки кнопок брелка (одинарное нажатие)
Кнопки 2 + 3 одновременно
•Выключение блокировки кнопок брелка (одинарное нажатие)
Продолжительность нажатия кнопок брелков
Для того, чтобы сигнализация адекватно реагировала на сигналы управления поданные
с брелков, крайне важна длительность нажатия кнопок брелков.
При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок брелков
управления:
•Короткое нажатие кнопки - одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.
•Длительное нажатие кнопки - нажатие и удержание кнопки брелка до появления
мелодичного звукового сигнала (для брелка с обратной связью), до загорания зеленого
светодиода (для брелка без обратной связи).
•Двойное нажатие кнопки - два нажатия одной кнопки в течение 0,5 секунд.
•Последовательное нажатие кнопок - два нажатия одной или разных кнопок.
Первое нажатие должно быть длительным, второе нажатие - кратковременным.
60
Инструкция по эксплуатации и установке
желто-красный провод
лампы ближнего света
корпус
+12B
(выход доп.канала 1)
корпус
замок багажника

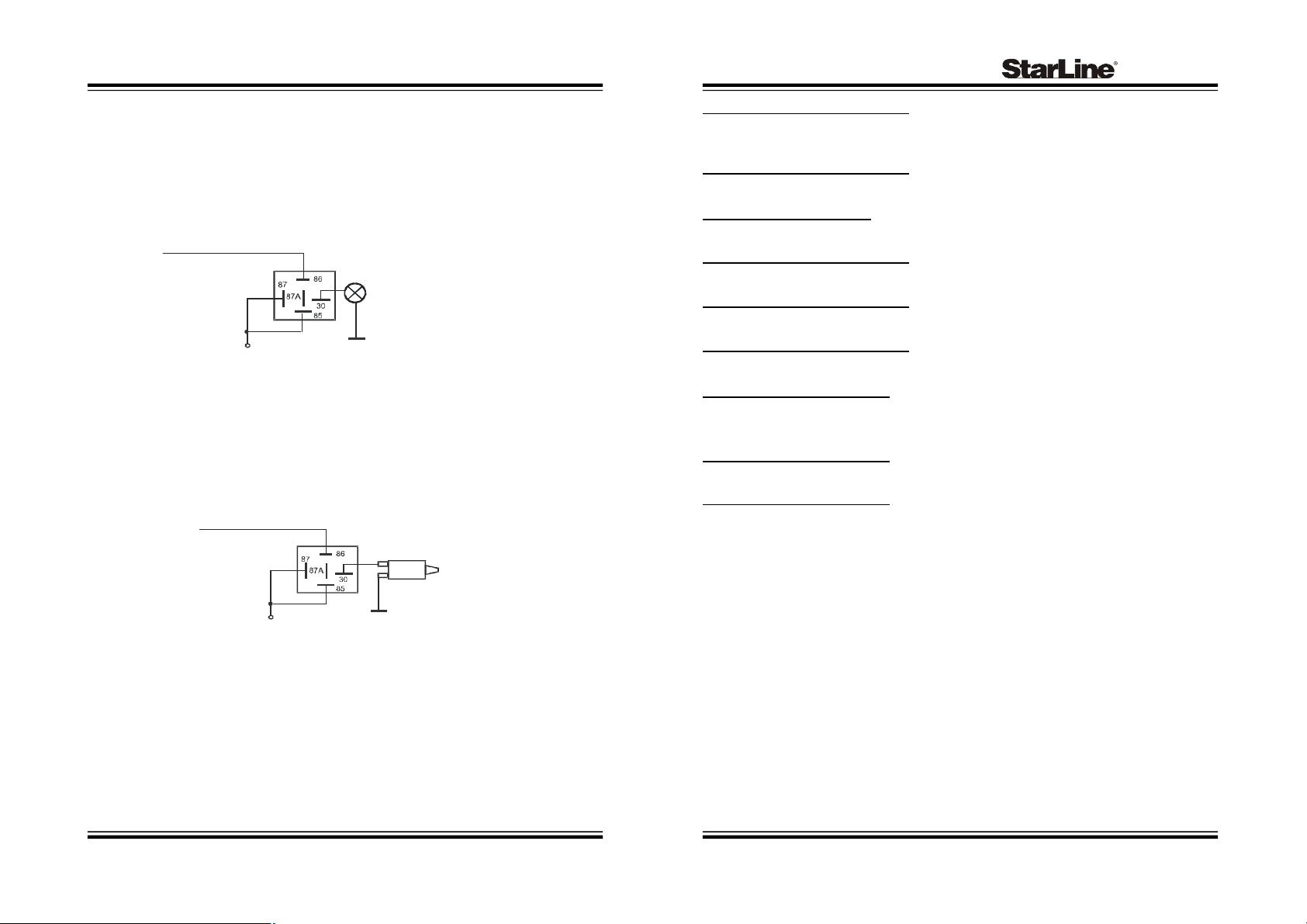

Подключение к ближнему свету фар
Дополнительный канал 2 сигнализации может быть использован для
подключения к ближнему свету фар и реализации функции «световая дорожка»
(желто-красный провод). Максимальная нагрузка выхода – 300 мА, при
подключении необходимо использовать дополнительное реле. Пример схемы
подключения показан на рисунке.
Подключение к соленоиду отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника (желто-
черный провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
Подключение охранно-поискового GSM/GPS модуля
StarLine Space
Охранно-поисковый GSM/GPS модуль StarLine Space подключается к синему
3-контактному разъему сигнализации с помощью специального кабеля,
входящего в комплект модуля.
