StarLine B9

Данная инструкция на русском языке предназначена для автосигнализации StarLine B9, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2 Мб, pdf)
Страницы: Стр:
15
Twage B9

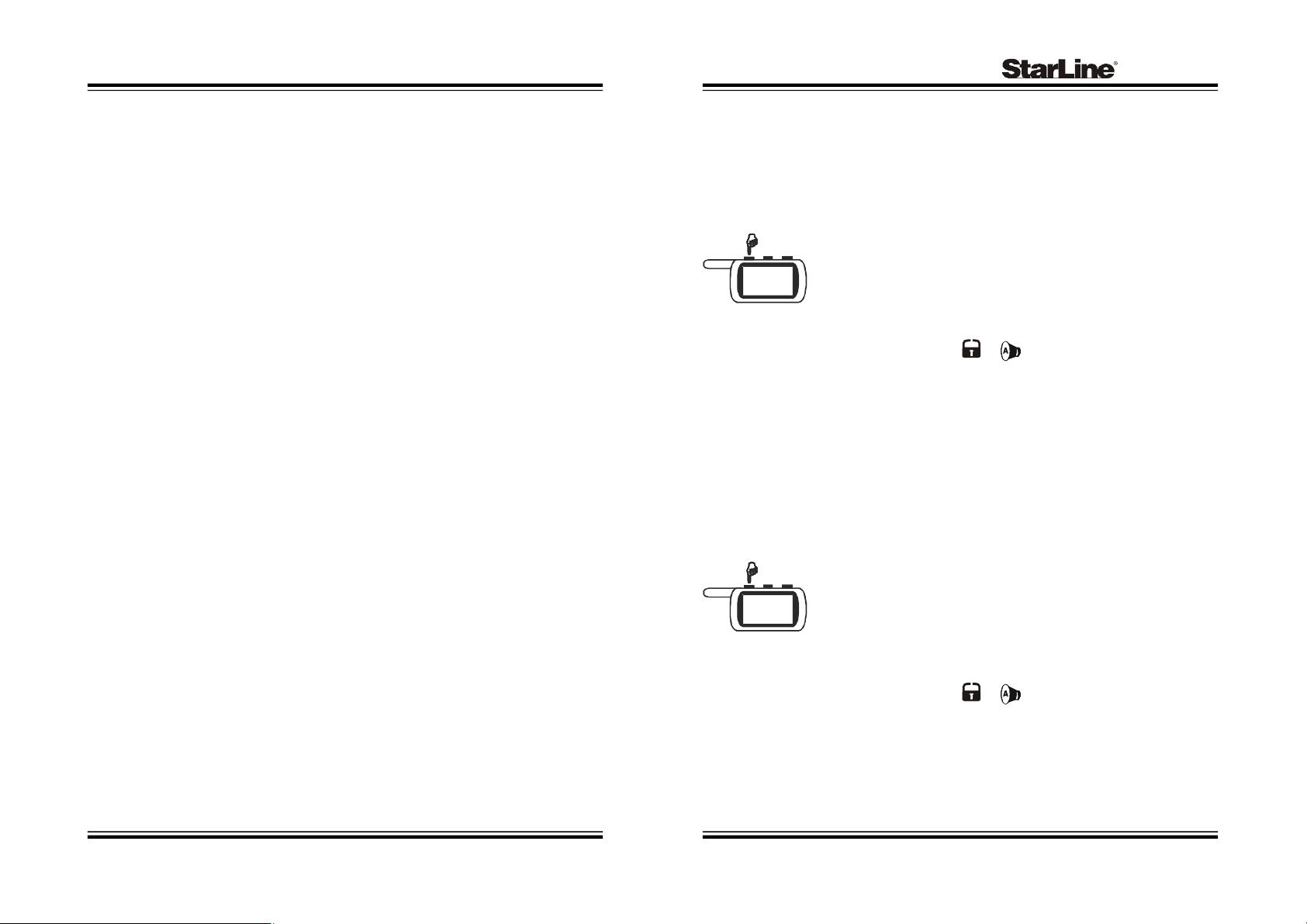

Управление сигнализацией
Включение режима охраны со звуковыми сигналами
подтверждения
Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.
Для включения режима охраны нажмите кнопку 1 брелка.
1 сигнал сирены и 1 вспышка габаритов подтвердят
включение режима охраны. Автоматическое запирание
замков дверей произойдет, если они подключены к
сигнализации. Светодиодный индикатор начнет мигать,
показывая, что автомобиль охраняется.
На дисплее брелка отобразятся иконки и , последует 1 звуковой сигнал.
Внимание! Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника,
тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и
4 вспышками габаритов. Смотрите пункт “Самодиагностика при включении
режима охраны”.
Включение режима охраны без звуковых сигналов
подтверждения
Перед включением режима охраны убедитесь, что зажигание выключено, двери,
капот, багажник надежно закрыты, стояночный тормоз включен.
Для включения режима охраны дважды нажмите кнопку 1
брелка. Первое нажатие должно быть длительным, второе
нажатие - коротким.
1 вспышка габаритов подтвердит включение режима охраны.
Автоматическое запирание замков дверей произойдет, если
они подключены к сигнализации. Светодиодный индикатор
начнет мигать, показывая, что автомобиль охраняется.
На дисплее брелка отобразятся иконки и , последует 1 звуковой сигнал.
Внимание! Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а также
неисправен один из кнопочных выключателей дверей, капота, багажника,
тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и
4 вспышками габаритов. Смотрите пункт “Самодиагностика при включении
режима охраны”.
54
Инструкция по эксплуатации и установке
Рекомендации по прокладке и подключению проводов
Прокладку проводов производите как можно дальше от источников
электрических помех – катушки зажигания, высоковольтных проводов и т.п.
Обратите внимание на то, чтобы провода не соприкасались с движущимися
частями конструкции автомобиля – педалями, рулевыми тягами и т.п.
Монтаж соединений электропроводки сигнализации необходимо производить
при отсоединенном аккумуляторе автомобиля. Центральный блок и другие
компоненты сигнализации подключайте к разъемам кабелей только после
завершения монтажа. Монтаж сигнализации производите в соответствии со
схемой подключения.
Внимание! Если автомобиль оборудован воздушной подушкой или имеет
закодированный приемник, при отключении питания руководствуйтесь
инструкцией по эксплуатации автомобиля или приемника.
Подключение приемопередатчика
Модуль приемопередатчика с антенной подключается в пятиконтактный разъем,
с помощью кабеля, входящего в комплект сигнализации.
Подключение светодиодного индикатора
Вилку светодиода подключите в двухконтактный разъем.
Подключение сервисной кнопки Valet
Вилку сервисной кнопки Valet подключите в двухконтактный разъем.
Подключение двухуровневого датчика удара
Подключение дополнительного датчика
Датчик удара и дополнительный датчик подключаются к центральному блоку с
помощью 4-проводных кабелей, входящих в комплект сигнализации или
датчика. Потенциал “корпус” на дополнительный датчик подается синхронно с
появлением сигнала на черно-белом проводе сигнализации. После подключения
дополнительного датчика нужно запрограммировать функцию 1.4 согласно
требуемому алгоритму обработки сигналов дополнительного датчика.
Подключение датчика температуры двигателя
Датчик температуры двигателя подключается к центральному блоку с помощью
2-проводного кабеля. Один из проводов кабеля подключите к оранжево-серому
проводу (входу кнопочного выключателя капота) , а второй провод подключите
к черному проводу 18-контактного разъема центрального блока. Полярность
подключения не важна. Для правильной регистрации температуры вход
кнопочных выключателей капота не должен подключаться к лампе подсветки
капота соединенной с полюсом +12В.
