Данная инструкция на русском языке предназначена для автосигнализации StarLine B9, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2 Мб, pdf)
Страницы: Стр:
11
Twage B9
Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Замки дверей закрыты
Замки дверей открыты
Зажигание включено
Открыты двери , капот , багажник
Не затянут стояночный тормоз / Нажат ножной тормоз
Двигатель работает
Включен режим антиограбления
Требуется замена элемента питания брелка
Температура в салоне автомобиля / Температура двигателя
Подключен охранно-поисковый модуль StarLine Space
Включен будильник
Включен таймер обратного отсчета времени
PASS1 Обход 1-го уровня датчика удара
PASS2 Обход 1-го уровня дополнительного датчика
PASS1 Обход обоих уровней датчика удара
PASS2 Обход обоих уровней дополнительного датчика
SH-1 Сработал 1-й уровень датчика удара
SH-2 Сработал 1-й уровень дополнительного датчика
SH-1 Сработал 2-й уровень датчика удара
SH-2 Сработал 2-й уровень дополнительного датчика
SA-2 Сработал 1-уровневый дополнительный датчик
Индикация состояния сигнализации и автомобиля
58
Инструкция по эксплуатации и установке

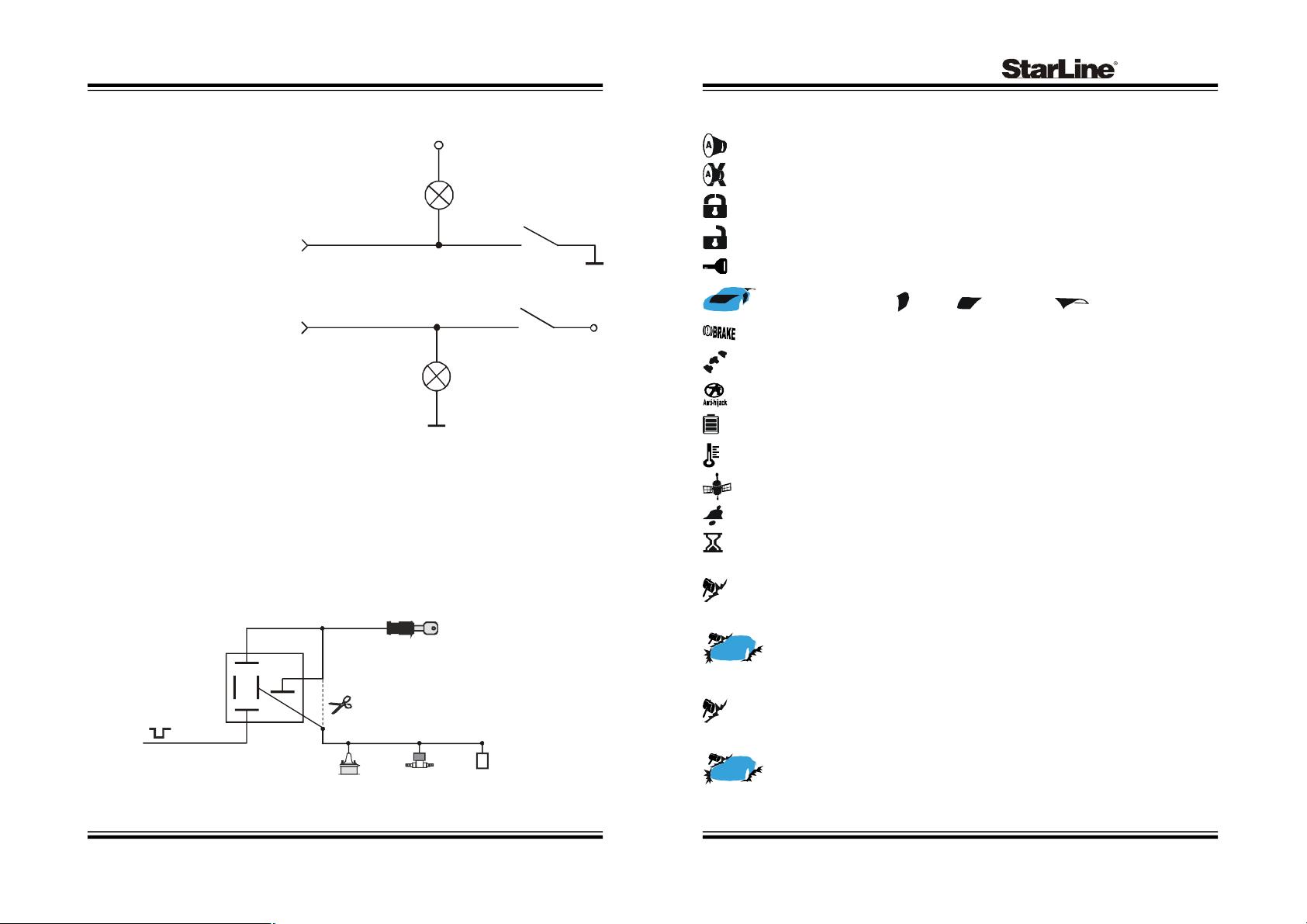

Подключение оранжево-фиолетового провода
Подключение внешней цепи блокировки двигателя с
использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле. Тип контактов реле блокировки НР
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
(функция 1.10). Изначально на заводе запрограммирован НЗ тип контактов реле.
Пример схемы подключения одной из цепей показан на рисунке.
На автомобилях с ручной КПП
подключите этот провод к
кнопочному выключателю
стояночного тормоза, который
замыкается на корпус при
включении тормоза.
лампа стояночного
тормоза на приборной
панели
кнопка стояночного
тормоза
оранжево-фиолетовый
провод
+12В
кнопка педали
тормоза
оранжево-фиолетовый
провод
+12В
лампы стоп-сигналов
На автомобилях с автома-
тической КПП подключите этот
провод к кнопке педали тормоза,
замыкающейся на +12В при
нажатии педали тормоза.
87 87А
86
85
черно-красный провод
катушка
зажигания
топливный
электроклапан
электронное
зажигание
реле блокировки
(тип контактов программируется)
замок зажигания
контакт 15
30
Страницы: Стр: 11
