Инструкция по эксплуатации и установке
Замена элемента питания в брелке с обратной связью выполняется в
следующем порядке:
1. Откройте крышку батарейного отсека брелка и выньте старый элемент питания.
2. Установите новый элемент питания, соблюдая его полярность. Правильное
положение элемента питания указано на корпусе брелка под крышкой.
Закройте крышку брелка.
3. После замены элемента питания откорректируйте показания текущего
времени.
Замена элемента питания в брелке без обратной связи выполняется в
следующем порядке:
1. Открутите винт на нижней крышке брелка и откройте крышку.
2. Выньте старый элемент питания и установите новый, соблюдая полярность.
Правильное положение элемента питания указано на корпусе брелка под
крышкой. Закройте крышку брелка и закрутите крепежный винт
Назначение кнопок брелков
Кнопка 1
•Включение режима охраны со звуковым подтверждением (одинарное нажатие)
•Включение режима охраны без звукового подтверждения (последовательное
нажатие)
•Отключение / включение датчика удара по уровням (двойное нажатие)
•Запирание замков дверей при включенном зажигании (одинарное нажатие)
Кнопка 2
•Выключение режима охраны со звуковым подтверждением (одинарное
нажатие)
•Выключение режима охраны без звукового подтверждения (последовательное
нажатие)
•Отключение / включение доп.датчика по уровням (двойное нажатие)
•Отпирание замков дверей при включенном зажигании (одинарное нажатие)
•Выключение режима антиограбления (два одинарных нажатия)
•Прерывание сигналов тревоги (одинарное нажатие)
Кнопка 3
•Контроль состояния сигнализации и температуры в салоне автомобиля
(одинарное нажатие)
•Включение режима «поиск» (двойное нажатие)
•Активизация дополнительного канала №3 (последовательное нажатие)
•Активизация курсорного выбора следующих функций: режим антиограбления,
49
Twage B6
синий провод
(выход доп. канала 4)
сине-черный провод
(вход кнопок дверей)
86
85
30 87а
87
+12В
концевые выключатели в дверях
+12В
лампа
салонного
Подключение к соленоиду отпирания багажника

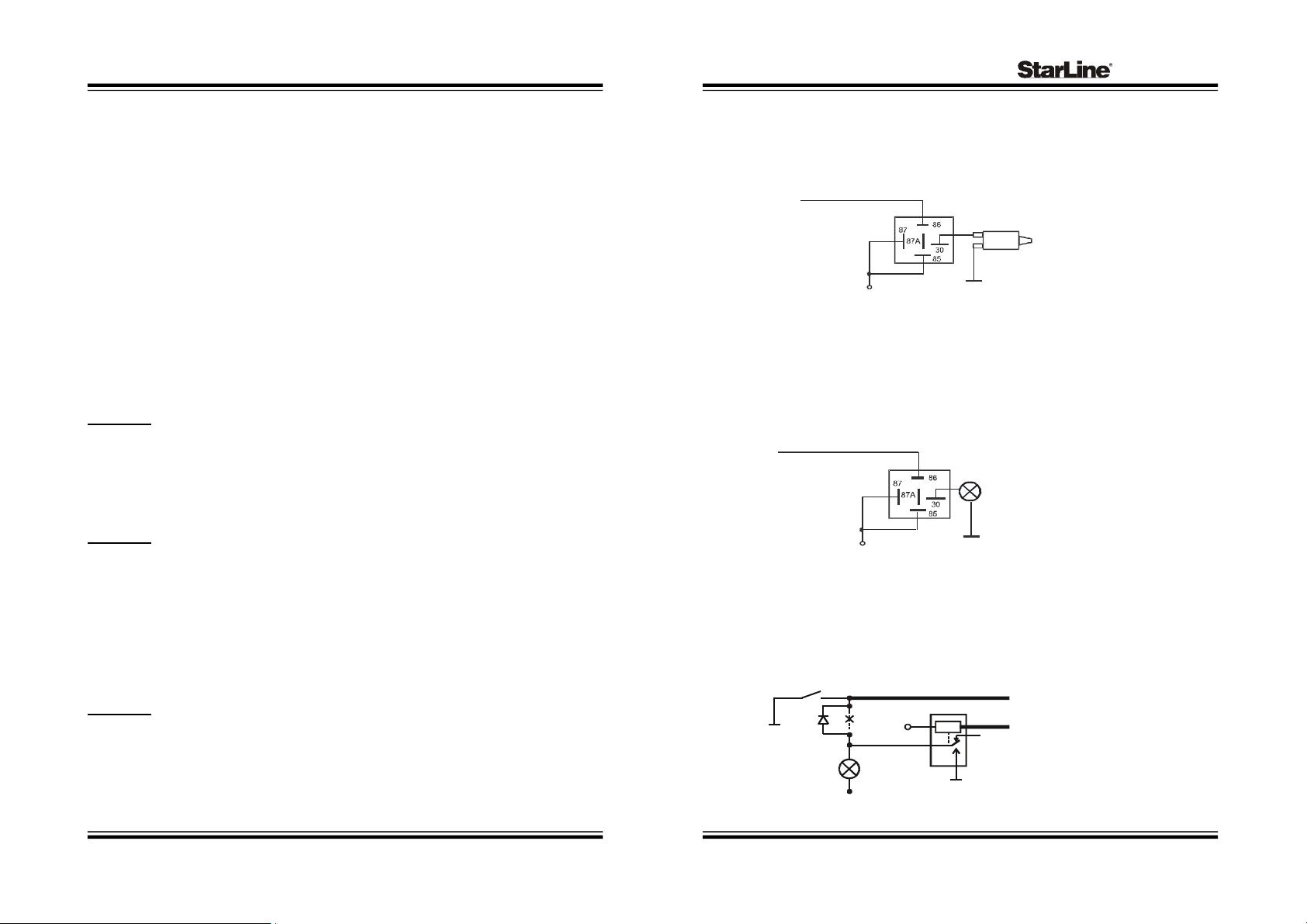

Дополнительный канал №1 может быть использован для управления отпиранием
багажника. Пример схемы подключения показан на рисунке.
Подключение к ближнему свету фар
Дополнительный канал №2 может быть использован для подключения к
ближнему свету фар и реализации функции «световая дорожка». Пример схемы
подключения показан на рисунке.
Подключение к салонному освещению
Дополнительный канал №4 может быть использован для подключения к
салонному освещению и реализации функции «вежливой подсветки» салона.
Пример схемы подключения показан на рисунке.
желто-красный провод
лампы ближнего света
корпус
+12B
(выход доп.канала 1)
корпус
замок багажника
