StarLine 24V

Данная инструкция на русском языке предназначена для автосигнализации StarLine 24V, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (859.4 Кб, pdf)
Страницы: Стр:
8
Инструкция по эксплуатации и установке

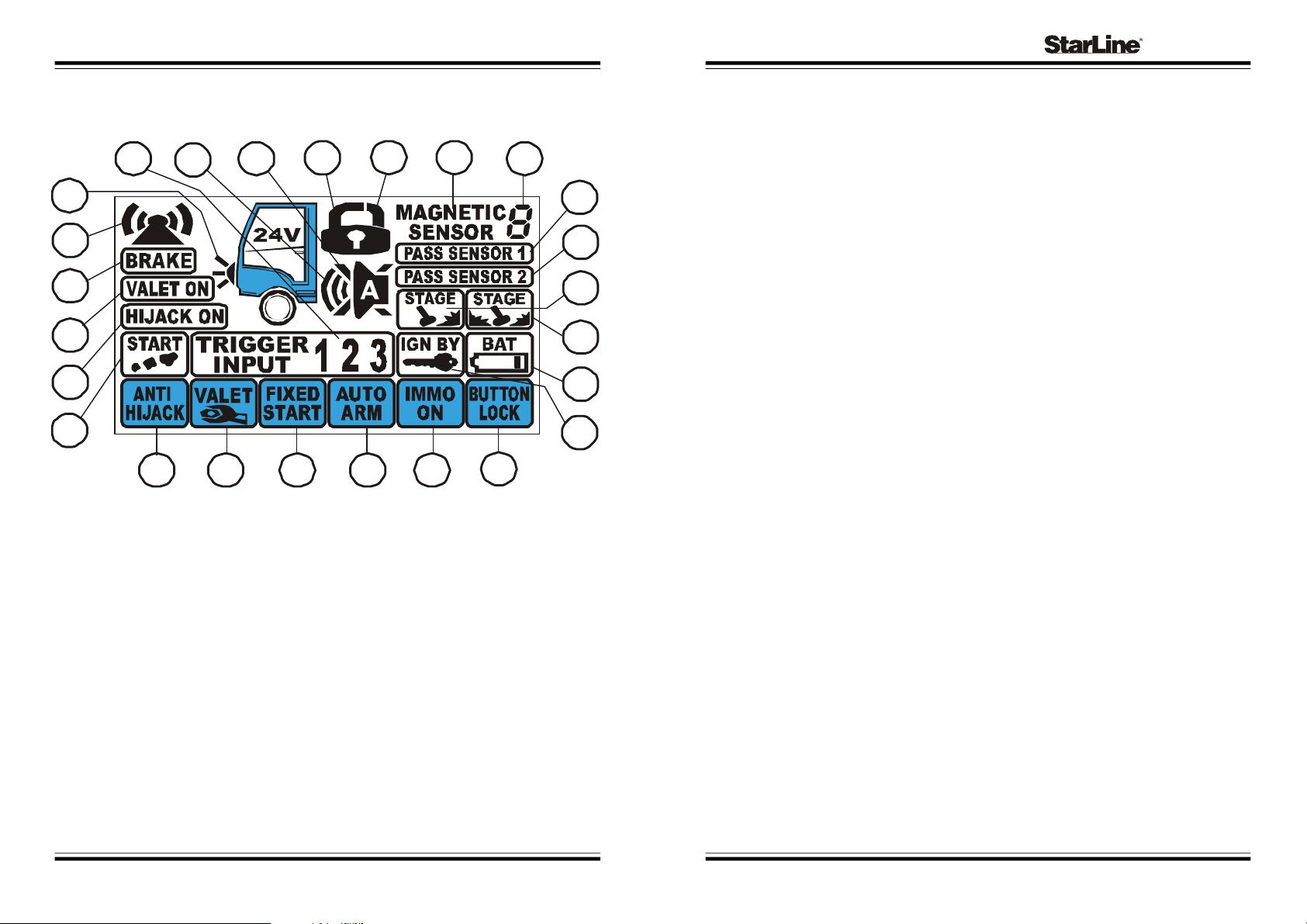

Жидкокристаллический индикатор (ЖКИ) брелка с
обратной связью
Иконки с буквенным обозначением – индикация режимов
работы автосигнализации
A Включение / выключение режима антиограбления
B Включение / выключение режима сервисного обслуживания VALET
C Включение / выключение режима запуска двигателя по таймеру
D Активизация пассивного включения режима охраны
E Включен режим иммобилизатора
F Включена блокировка кнопок брелка
Оперативное программирование
вышеперечисленных режимов работы
Вход в режим программирования осуществляется нажатием и удержанием
кнопки 3 брелка до появления сначала мелодичного сигнала, затем 1 короткого
звукового сигнала брелка. На индикаторе брелка отобразится мигающая иконка,
соответствующая программируемому режиму работы сигнализации.
А
1
2
3
4
5
6
7 8 9
10
11
12
13
14
15
16
17
18
19
В
С
D
E
F
41
Twage 24V
Подключение светодиодного индикатора
Вилку светодиодного индикатора подключите в малый 2-х контактный разъем,
расположенный в центральном блоке под откидывающейся крышкой.
Подключение сервисной кнопки Valet
Вилку сервисной кнопки Valet подключите в большой 2-х контактный разъем,
расположенный в центральном блоке под откидывающейся крышкой.
Подключение цепи блокировки двигателя с использованием
обычных реле
Подключите вилку 2-х проводного интерфейса реле блокировки к силовому
2-контактному разъему центрального блока. В зависимости от автомобиля
разорвите одну из штатных цепей запуска двигателя, например, между замком
зажигания и катушкой, электронным зажиганием, бензонасосом, реле стартера,
электроклапаном (для дизеля) и в разрыв цепи подключите реле блокировки.
Тип выхода на блокировку двигателя НР (нормально-разомкнутый) или НЗ
(нормально-замкнутый) программируется (функция 10). Изначально на заводе
запрограммирован НЗ тип выхода.
Подключение модуля запуска двигателя StarLine 02-24V
(опция)
Вилку 3-х проводного интерфейса модуля запуска двигателя StarLine 02-24V
подключите к 4-х контактному разъему, расположенному в центральном блоке
сигнализации под откидывающейся крышкой, с помощью кабеля, входящего
в комплект модуля запуска двигателя StarLine 02-24V.
Подключение охранно-поискового GSM/GPS модуля (опция)
Вилку 3-х проводного интерфейса охранно-поискового GSM/GPS модуля
StarLine Space подключите к синему 3-х контактному разъему расположенному
в центральном блоке сигнализации.
Подключение к салонному освещению
Сигнализация имеет выход, который может быть использован для подключения к
салонному освещению и реализации функции «вежливой подсветки салона» (синий
провод). Для этого дополнительный канал 2 должен быть запрограммирован в
режим активации при выключении режима охраны (функция 7). Пример схемы
подключения показан на рисунке.
