StarLine 24V

Данная инструкция на русском языке предназначена для автосигнализации StarLine 24V, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
7
Twage 24V
Кнопка 1 Кнопка 2 Кнопка 3
Кнопка 1
Кнопка 2
Кнопка 3

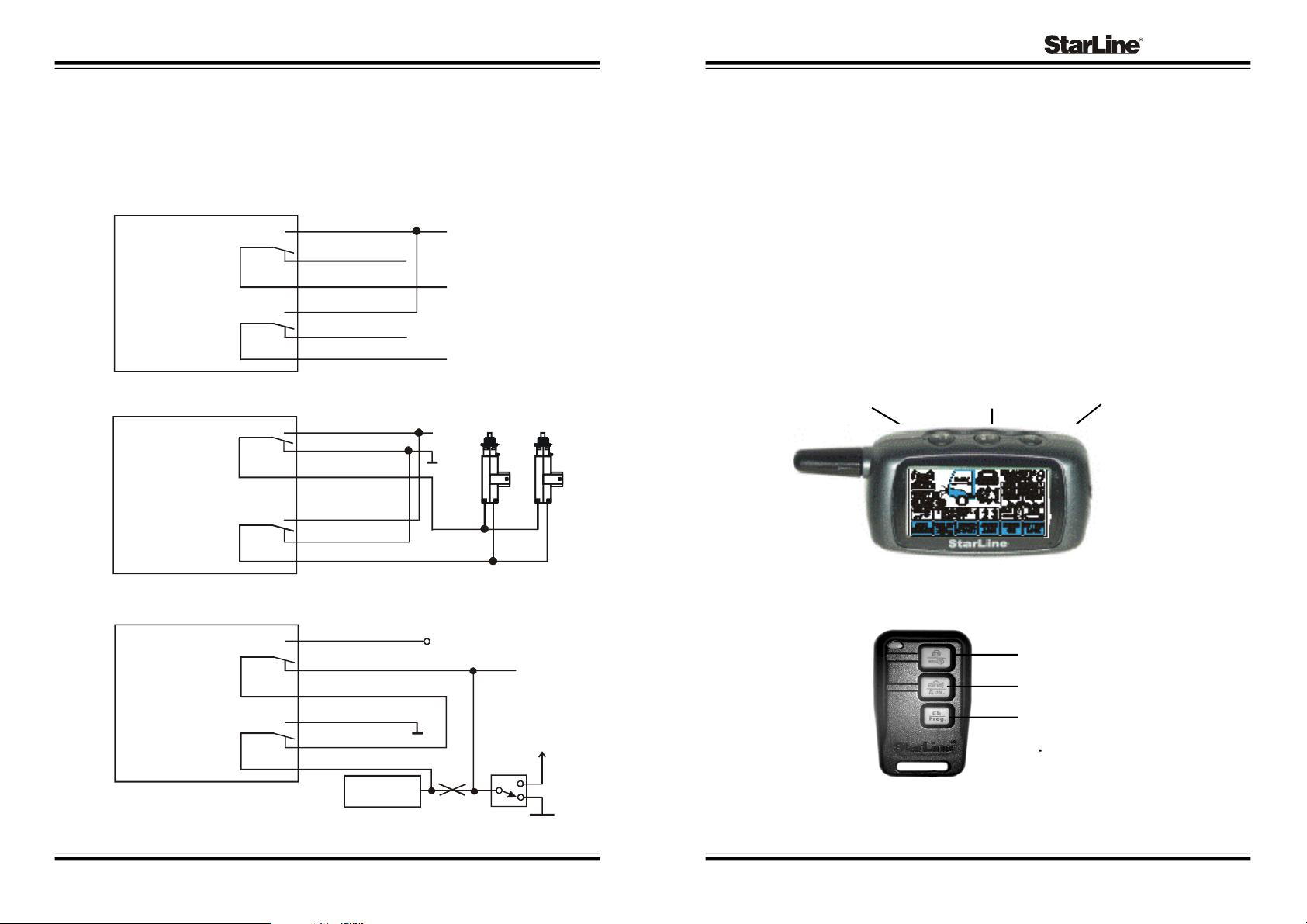

Брелки управления
Cигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.
Сигнализация StarLine Twage 24V имеет основной 3-кнопочный брелок
управления с ЖКИ и обратной связью и дополнительный 3-кнопочный брелок
без обратной связи и двухцветным светодиодным индикатором.
Назначение кнопок 1, 2 и 3 для обоих брелков управления одинаково.
При выполнении сигнализацией команды посланной с любого брелка
соответствующая информация отображается на индикаторе брелка с обратной
связью, при условии, что брелки записаны в память сигнализации.
Отображение информации сопровождается звуковыми сигналами и вибрацией.
В брелке ЖКИ включается люминесцентная подсветка индикатора.
Брелок ЖКИ с обратной связью
Брелок без обратной связи
42
Инструкция по эксплуатации и установке
Подключение к системе центрального запирания
Сигнализация имеет встроенные 15-амперные реле управления центральным
замком. Контакты реле выведены на 6-контактный разъем. Длительность
управляющих импульсов программируется.
Схема подключения к системе запирания
с положительным или отрицательным управлением
Схема подключения к двухпроводным приводам системы запирания
Схема подключения к пневматической системе запирания
черно-красный
сине-черный
синий
черно-красный
зелено-черный
зеленый
контакты
реле
отпирания
контакты
реле
запирания
компрессор
откр.
закр.
+24В
переключатель
в двери водителя
черно-красный
сине-черный
синий
черно-красный
зелено-черный
зеленый
+24B
контакты
реле
отпирания
контакты
реле
запирания
черно-красный
сине-черный
синий
черно-красный
зелено-черный
зеленый
+24B
или корпус
команда открыть
команда закрыть
контакты
реле
отпирания
контакты
реле
запирания
