StarLine 24V

Данная инструкция на русском языке предназначена для автосигнализации StarLine 24V, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (859.4 Кб, pdf)
Страницы: Стр:
4
Инструкция по эксплуатации и установке
Комплектность
В состав комплекта автосигнализации StarLine Twage 24V входят:
1 основной брелок дистанционного управления с жидкокристаллическим
индикатором (ЖКИ) и двухсторонней связью, 1 дополнительный брелок
дистанционного управления без обратной связи, центральный блок, модуль
приемопередатчика с антенной, 2-уровневый датчик удара, беспроводный
герконовый датчик, светодиодный индикатор, сервисная кнопка Valet, кнопка
капота, реле 40А с колодкой, комплекты кабелей, инструкция.
Технические характеристики
Кодирование радиосигнала управления ................................. динамическое
Несущая частота радиосигнала управления .............................. 433,92 МГц
Максимальный радиус действия пейджера ...................................... 1200 м*
Максимальный радиус действия брелков с обратной связью ............. 600 м*
Максимальный радиус действия брелка без обратной связи ................ 15 м*
Рабочая температура ......................................................... от –40 до +85 °С
Напряжение питания постоянного тока ................................................ 20-30В
Ток, потребляемый сигнализацией в режиме охраны .............. не более 20мА
Максимально допустимый ток на выходах:
•цепи подключения сирены .................................................................... 2А
•цепей подключения габаритных огней ............................................ 2х 7,5А
•цепей управления электроприводами замков дверей .......................... 15А
•цепей дополнительных каналов управления ................................... 300 мА
•цепи управления реле блокировки двигателя ................................... 300мА
* Дальность действия брелков и пейджера может уменьшаться в зависимости
от места установки приемопередатчика в автомобиле, месторасположения
автомобиля и пользователя, радиочастотных помех, погодных условий,
напряжения аккумулятора автомобиля и батареи брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют требованиям нормативных документов РФ, что
подтверждается сертификатом соответствия.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются и
эксплуатируются в строгом соответствии с данной инструкцией.
45
Twage 24V

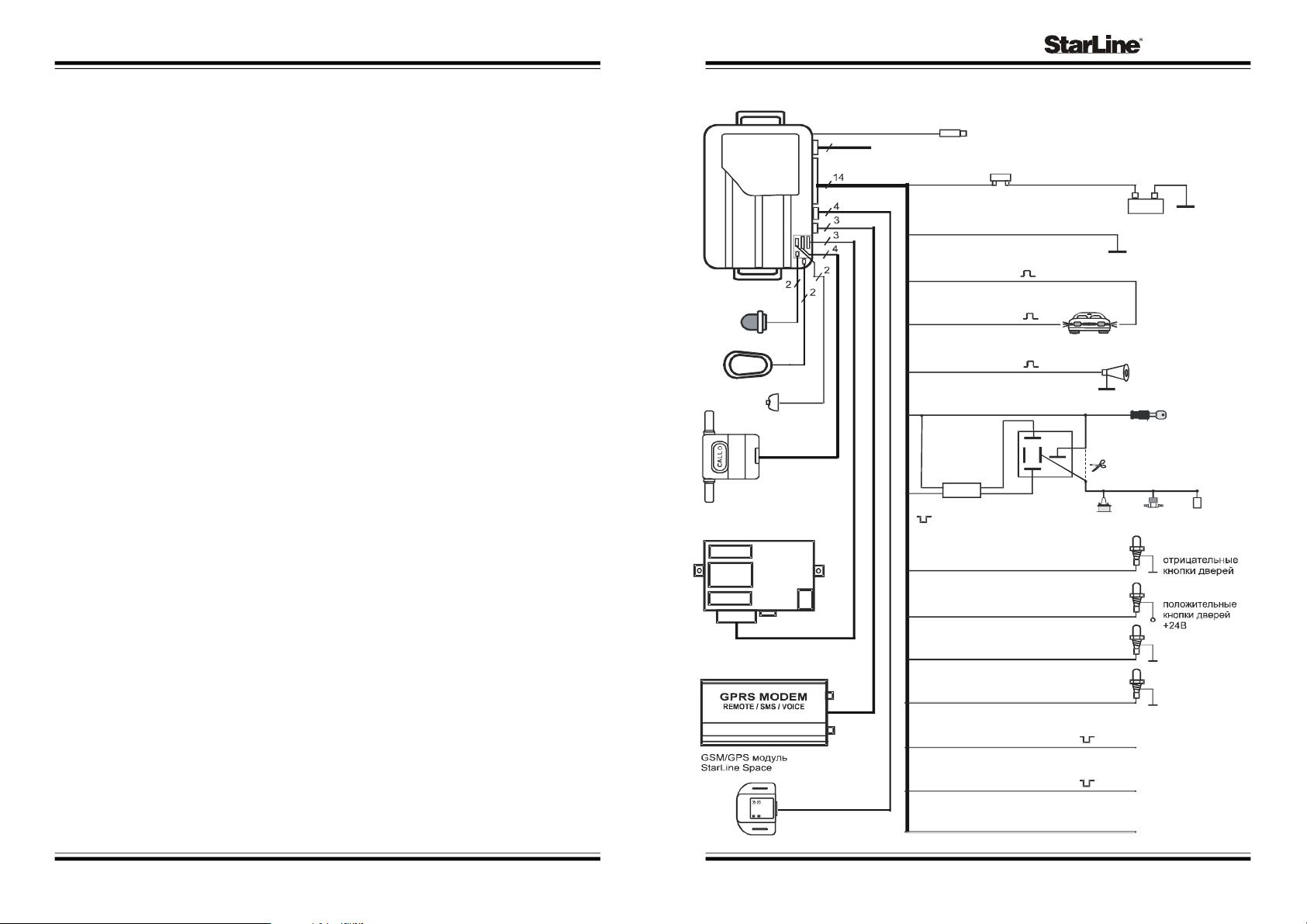

Схема подключения
87
87
А
86
85
катушка
зажигания
топливный
электроклапан
электронное
зажигание
программируется)
замок
зажигания
30
желтый (№10)
сине-черный (№13)
сине-красный (№6)
оранжево-серый (№14)
оранжево-белый (№7)
желто-черный (№12)
синий (№3)
оранжево-фиолетовый (№5)
300мА
300мА
выход 1 канала
(программируется)
выход 2 канала
программируется)(
вход кнопки ножного
стояночного) тормоза
(
2
А
серый (№11)
зелено-желтый (№9)
зелено-черный (№8)
черный (№2)
красный (№1)
к системе центрального запирания
300мА
15A
+15
сирена
габаритные
огни
корпус
автомобиля
аккумулятор
кнопка багажника
кнопка капота
модуль приемопередатчика
дополнительный
датчик
cветодиодный
индикатор
сервисная
кнопка Valet
6
желтый
модуль запуска двигателя
StarLine 02-24V
+24
В
датчик удара
SHOCK
StarLine
Engine Start Module
серо-черный провод (выбор величины выходного
напряжения на сирену +12В 24В)
/ +
черно-красный (№4)
