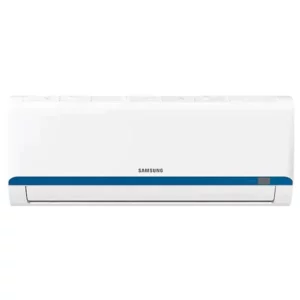

Samsung AR5000HM (AR07AQHQDURNER)

Данная инструкция на русском языке предназначена для кондиционера Samsung AR5000HM (AR07AQHQDURNER), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для кондиционера представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (11.2 Мб, pdf)
Страницы: Стр:
31
Инструкция
пользователя/
Руководство по
установке
2. Как можно плотнее затяните коническую гайку
ручным способом.
3. С помощью гаечного ключа зажмите гайку на
трубке блока.
4. Крепко сжимая гайку на трубопроводе блока
кондиционера, используйте динамометрический
ключ, чтобы затянуть коническую гайку в
соответствии со значениями крутящего момента
в таблице Требований к крутящему моменту
ниже. Слегка ослабьте гайку с фланцем, затем
снова затяните ее.
1. Открутите крышку упакованного клапана со
стороны наружного блока.
2. Снимите защитные колпачки с концов клапанов.
3. Выровняйте конец конической трубы с каждым
клапаном и как можно плотнее затяните
коническую гайку ручным способом.
4. Используя гаечный ключ, захватите корпус
клапана. Не сжимайте гайку, которая закрывает
сервисный клапан.
Клапанная крышка
5. Крепко сжимая корпус клапана, используйте
динамометрический ключ, чтобы затянуть
коническую гайку в соответствии с правильными
значениями крутящего момента.
6. Слегка ослабьте гайку с фланцем, затем снова
затяните ее.
7. Повторите шаги с 3 по 6 для оставшейся трубы.
ИСПОЛЬЗУЙТЕ ГАЕЧНЫЙ КЛЮЧ
ДЛЯ ЗАХВАТА ОСНОВНОГО
КОРПУСА КЛАПАНА
Вращающий момент от затягивания конической
гайки может сломать другие части клапана.
ТРЕБОВАНИЯ К КРУТЯЩЕМУ МОМЕНТУ
Наружный
диаметр трубы
(мм)
Момент затяжки (Н•м) Конический размер
(Б) (мм)
Коническая
форма
ø6.35 (ø0.25”) 18~20 (180~200 кгс.см) 8.4~8.7 (0.33~0.34”)
R0.4~0.8
45°±2
90°±4
B
ø9.52 (ø0.375”) 32~39 (320~390кгс.см) 13.2~13.5 (0.52~0.53”)
ø12.7 (ø0.5”) 49~59 (490~590кгс.см) 16.2~16.5 (0.64~0.65”)
ø16 (ø0.63”) 57~71 (570~710кгс.см) 19.2~19.7 (0.76~0.78”)
ø19 (ø0.75”) 67~101 (670~1010кгс.см) 23.2~23.7 (0.91~0.93”)
НЕ ИСПОЛЬЗУЙТЕ ЧРЕЗМЕРНЫЙ КРУТЯЩИЙ МОМЕНТ
Чрезмерное усилие может сломать гайку или повредить трубопровод хладагента. Вы не должны превышать
требования к крутящему моменту, указанные в таблице выше.
Инструкция по подключению трубопровода к наружному блоку
Страницы: Стр: 32
