7Pandora NAV-05 • руководство по эксплуатации и монтажу

Для Pandora NAV-05 доступно радиореле

блокировки RR-102. Радиореле блокировки

со встроенным акселерометром допускается

располагать в моторном отсеке. При этом

недопустимо экранировать зону встроенной

антенны 2,4 ГГц.

• Необходимо обеспечить жесткое крепле-

ние к кузову автомобиля или неподвиж-

Радиореле блокировки

ным жгутам проводов. Запрещено прятать

в жгуты проводов.

• Питание радиореле подключается либо от

зажигания, либо постоянное.

• Реле нормально замкнутое, блокиров-

ку осуществляет только при наличии

несанкционированного перемещения

автомобиля.

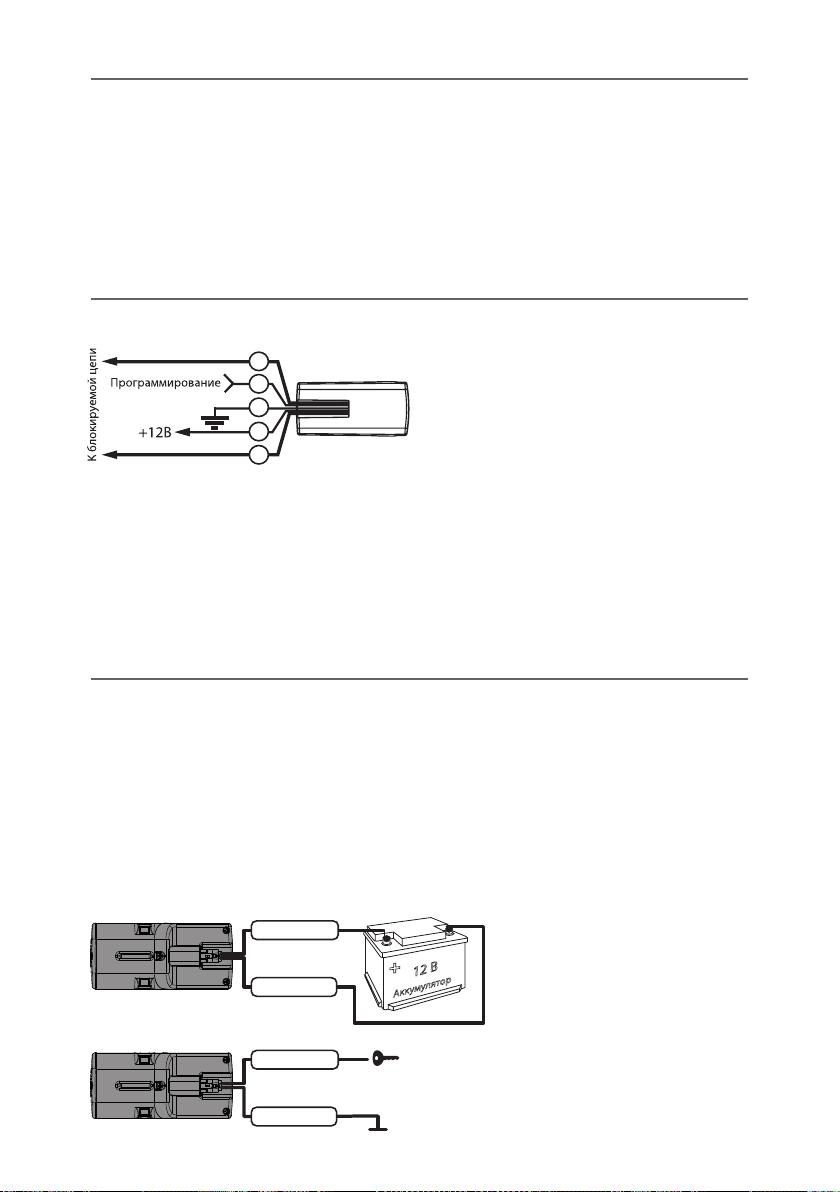

• Провода «1» и «5» (Черные) - Блокировка.

Подключают к блокируемой цепи. Ток

коммутации должен быть не более 10А

(при коммутации цепей без индуктивной

составляющей нагрузки). Контакты реле

блокировки нормально замкнутые.

• Провод«2»(Черный) -Программирование.

Провод необходим для записи радиореле в

память системы. При записи подключается

на +12В одновременно с проводом «4»

• Провод «3» (Черный) - «Масса».

Должен быть присоединен к кузову авто-

мобиля или надежному проводнику, сое-

диняющему кузов и какой-либо штатный

потребитель. Данный провод подсоединя-

ется при монтаже в первую очередь.

• Провод «4» (Черный) - +12В.

Должен быть присоединен к постоян-

ному питанию +12В, либо к проводу, на

котором появляется +12 В при включе-

нии зажигания и не пропадает во время

движения.

Подключение радиореле RR-102

При установке Pandora NAV-05 необходимо

обеспечить благоприятные условия приема

для встроенного GPS/ГЛОНАСС-приемника,

GSM-модема и радиоинтерфейса на 2,4 ГГц.

Рекомендуем устанавливать устройство

лицевой стороной (сторона с указанием мо-

дели устройства и кнопкой Valet) в сторону

неба. Спутниковый сигнал GPS/ГЛОНАСС мо-

жет проходить через пластик, стекло,

Рекомендации по установке устройства

однако металлические поверхности создают

непреодолимую преграду для прохождения

сигнала. Pandora NAV-05 имеет высокую

степень защиты от попадания пыли и влаги,

однако при установке устройства в открытом

месте, в которое вода может попадать при

движении автомобиля, необходимо пред-

принять дополнительные меры по защите

устройства.

Питание базового блока под-

ключается к сети автомобиля

12-24 В. Возможны два вари-

анта подключения питания:

1. Подключение к постоянно-

му питанию +12-24 В.;

2. Подключение к проводу,

на котором появляется

+12-24 В. при включении

зажигания и не пропадает во

время движения.

12 В

Аккумулятор

Красный

Черный

( ) К замку зажигания

Масса

(+) (-)

Красный

Черный

(+)

(-)
