Pandora DX 90BT

Данная инструкция на русском языке предназначена для автосигнализации Pandora DX 90BT, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (4.6 Мб, pdf) Инструкция по установкеСкачать инструкцию (729.8 Кб, pdf)
Страницы: Стр:
4746 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИОХРАННО-СЕРВИСНАЯ СИСТЕМА PANDORA DX-90BT
• Провод «4» (Зеленый) (CH8) — заводская настройка «Обходчик». Выход
активируется при автоматическом запуске двигателя. Отрицательный выход до-
полнительного ка нала с максимальной нагрузочной способностью 200мА, выход
является универсальным, может работать в соответствии с выбранной логикой.
• Провод «5» (Желтый) (CH10) — заводская настройка «Стартер». Выход для
включения стартера автомобиля. Отрицательный выход дополнительного
ка нала с максимальной нагрузочной способностью 200мА, выход является
универсальным, может работать в соответствии с выбранной логикой.
Не рекомендуется переназначать «Стартер» на другой канал.
Провод «6» (Красный) — постоянное «питание +12В» релейного модуля.
Разъем Х 7 (многофункциональные каналы)
При реализации бесключевого обхода штатного иммобилайзера посредством
многофункциональных каналов IMMO-KEY1 и IMMO-KEY2 в настройках системы
«Настройка входов» необходимо освободить вход INP1 и INP7 от любой назна-
ченной логики. Настройка разъёма доступна в программе AlarmStudio, после
настройки базовый блок сигнализации необходимо полностью отключить от
питания.
• Провод «1» (Зеленый) (INP1-/IMMO-KEY1) — заводская настройка «Свобод-
ный вход». Провод является универсальным, может работать в качестве входа в
соответствии с выбранной логикой.
• Провод «2» (Белый) — канал предназначен для разрыва цепи штатного им-
мобилайзера при подключении бесключевого обхода (подключается согласно
карте монтажа).
• Провод «3» (Черный) (INP7-/IMMO-KEY2) — заводская настройка «Концевик
багажника». Подключается к соответствующему проводу, на котором появля-
ется «масса» при открытии багажника. Провод является универсальным, может
работать в качестве входа в соответствии с выбранной логикой.
ОПИСАНИЕ ПРОВОДОВ • СХЕМА ПОДКЛЮЧЕНИЯ БРЕЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
звуки
отключены
звуки
включены
звуки
настройка
сирены
настройка
сирены
настройка
сирены
звуки
отключены
звуки
включены
звуки
настройка
сирены
настройка
сирены
настройка
сирены
звуки
отключены
звуки
включены
звуки
настройка
сирены
настройка
сирены
настройка
сирены
все сигналы
включены
предупредительные
сигналы выключены
тревожные и предупредительные
сигналы выключены
нажмите коротко для сохранения
   

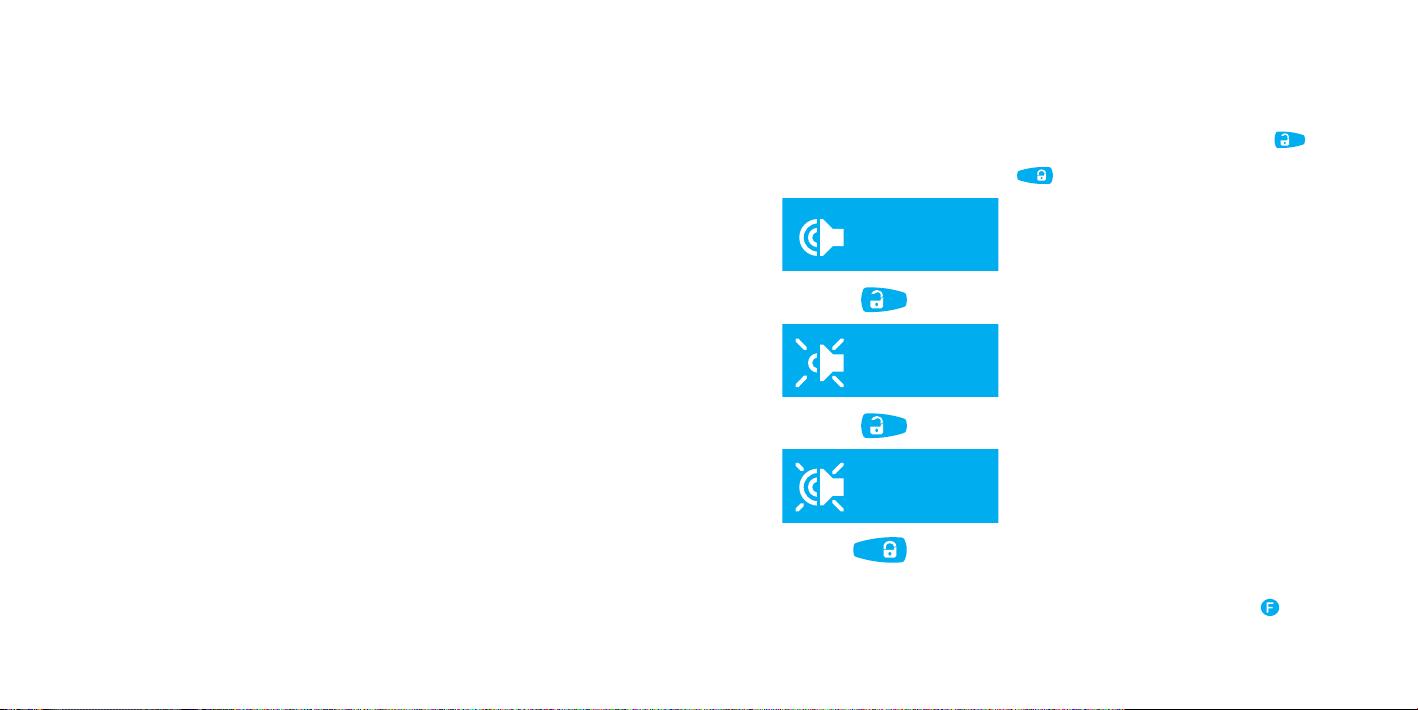

Для установки одного из вариантов настройки режима звукового оповещения
сиреной выберите меню «настройка сирены», короткие нажатия кнопки
приводят к переключению между настройками меню. Для сохранения новых
значений нажмите коротко кнопку .
Для выхода из меню в любой момент нажмите и удерживайте кнопку
в течение 1 сек.
