43РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Pandora

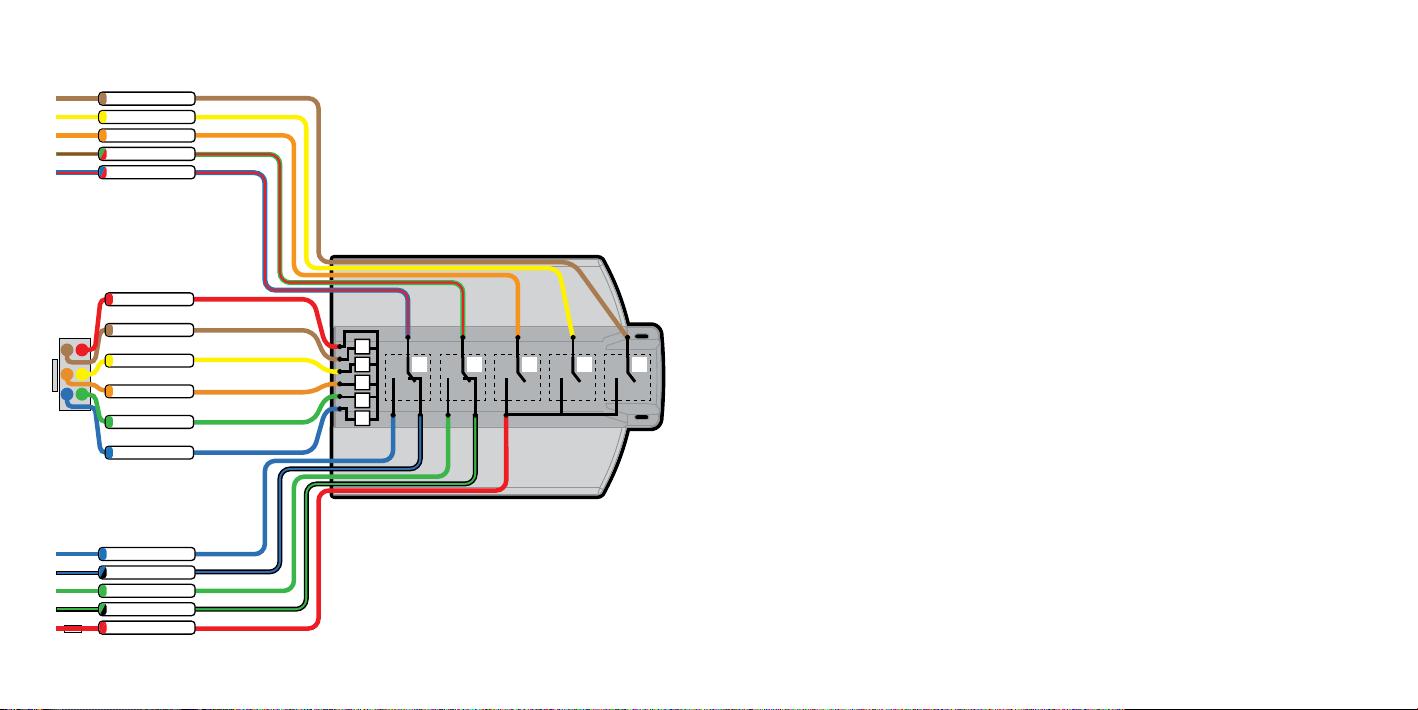

Релейный модуль RMD-5M
** Суммарный ток для реле R3+R4+R5
не должен превышать 40А
*** Для системы Pandora DX-90 BT
* При реализации автоматического
запуска c кнопкой Start/Stop
3 6
52
1 4
+ 12V
Стартер
CH10***
Обходчик
CH8***
Блокировка NO
/ NC
CH7***
АСС / Педаль тормоза*
CH6***
Зажигание /Кнопка*
CH9***
R4
R5
R3
R2
R1
R1 R2 R3 R4 R5
20A**20A**20A**20A20A
Релейный
модуль
Коричневый
Желтый
Оранжевый
Зеленый/Красн.
Синий/Красн.
40А
Синий
Синий/Черный
Зеленый
Зеленый/Черн.
Красный
Коричневый
(–)
Желтый
(–)
Оранжевый
(–)
Зеленый
(–)
Синий
(–)
Красный
(+)
 
Разъем Х 4 (основной)
• Провод «1» (Белый) (Вход тахометра) — аналоговый вход тахометра, под-
ключается к проводу тахометра или сигнальному проводу форсунки, где устой-
чиво присутствуют импульсы любой полярности, соответствующие частоте
вращения вала двигателя.
• Провод «2» (Красный/черный) (CH5) — заводская настройка «Открытие
багажника». Отрицательный выход дополнительного канала с максимальной
нагрузочной способностью 200мА, выход является универсальным, может
работать в соответствии с выбранной логикой.
• Провод «3» (Оранжево-белый) («CAN-High») — подключается к соответству-
ющему про воду CAN-High автомобиля.
• Провод «4» (Желто-белый) (СН4) — заводская настройка «Открытие ЦЗ».
На проводе формируется отрицательный импульс длительностью 0,8 сек. для
открытия ц.з. автомо биля. Отрицательный выход дополнительного ка нала с
максимальной нагрузочной способностью 200мА, выход является универсаль-
ным, может работать в соответствии с выбранной логикой. Канал CH4 переста-
ёт работать как выход при выборе кода автомобиля с поддержкой цифровой
шины CAN2.
• Провод «5» (Серый) (INP2) — заводская настройка «Выключатели дверей».
Провод под ключается к соответствующему проводу на котором появляется
«масса» при открытии двери. Данный вход является переназначаемым, может
работать в соответствии с выбранной логикой.
• Провод «6» (Зеленый) (СН3) —заводская настройка «Управление указате-
лями пово ротов». Провод подключается к кнопке включения/отключения
аварийной сигнализации авто мобиля.
Отрицательный выход дополнительного ка нала с максимальной нагрузочной
способностью 200мА, выход является универсальным, может работать в соот-
ветствии с выбранной логикой.
ОПИСАНИЕ ПРОВОДОВ • СХЕМА ПОДКЛЮЧЕНИЯ
