Pandora DX 50S

Данная инструкция на русском языке предназначена для автосигнализации Pandora DX 50S, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.8 Мб, pdf) Инструкция по установкеСкачать инструкцию (409.8 Кб, pdf) Схема обхода штатного иммобилайзераСкачать инструкцию (1.6 Мб, pdf)
Страницы: Стр:

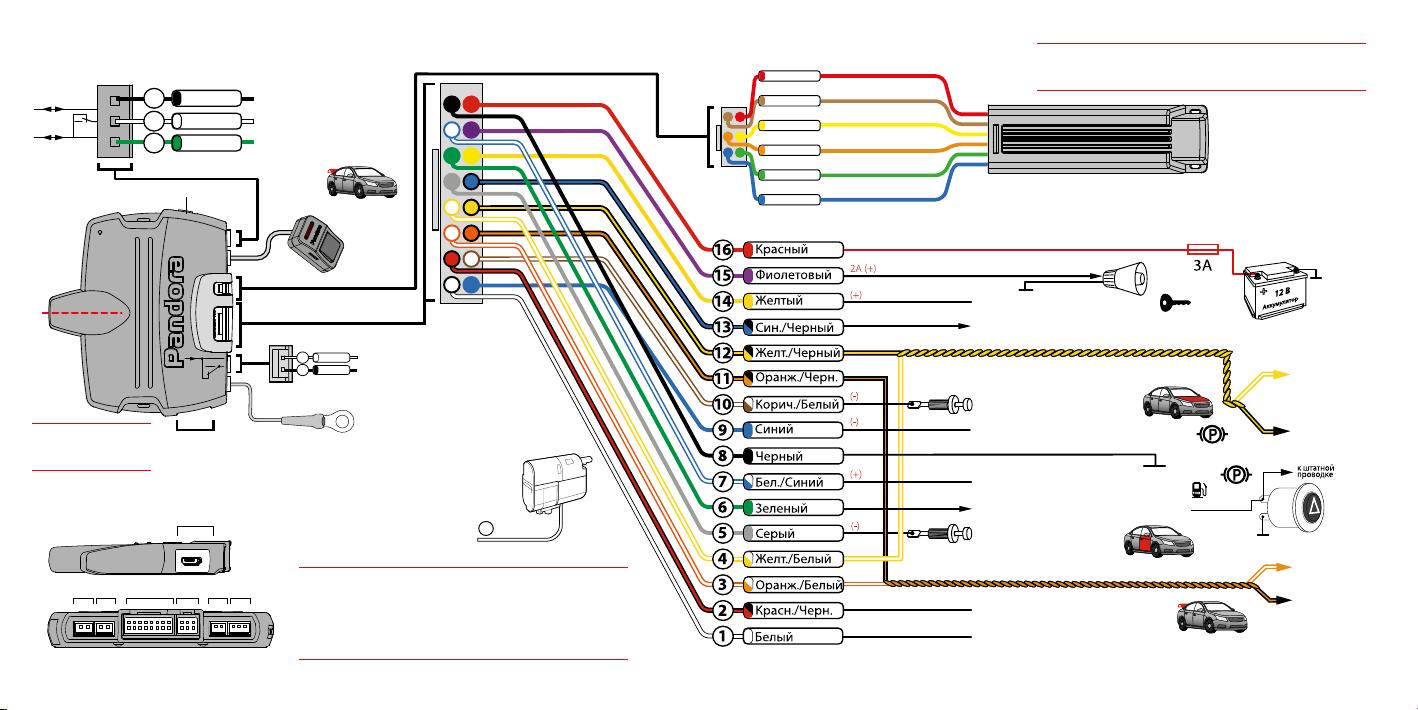

INP2 - «Выключение
дверей»
micro-USB
Кнопка
VALET
X4
X6
X7
X2
X1
X3
Разъемы
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
Управление предпусковыми
подогревателями
Webasto
Thermotop Evo,
Eberspaecher
Hydronic/
Hidronic 2
Выход LIN
1
X1
«Вход тахометра»
CH5 - «Открытие багажника»
CAN2-L/CH2
CAN1-H
CAN1-L
CH3 - «К указателям поворота»
CAN2-H/CH4
CH1
Масса
INP4 - «Вход датчика нейтрали/
ручника»
X2
CH11 - «Сирена
(-) 150mA
(-) 200mA
(-) 200mA
(-) 200mA
(-) 150mA
Датчик
температуры
двигателя
X5
IN5 - «Вход кнопки педали тормоза/
Вход контроля топлива»
X4 X5 X6 X7X3 X1
Подключается при реализации
функции бесключевого запуска
Белый
2
IMMO-KEY2 OUT/INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
«Выключатель багажника»
Чёрный
3
Зеленый
1
Pandora
model: DX-50s
LIN-Вход
LIN-Выход
Чёрный
2
Белый
1
Выносная
кнопка
Антенна 868 MHz
ЗАПРЕШЕНО производить подключение охранной системы:
• к электропроводке транспорта
с номинальным напряжением, отличным от 12В;
• имеющей повреждения выходных кабелей;
• при исключении или замене штатно
предусмотренных предохранителей.
ВНИМАНИЕ!
Не допускайте
экранирования
встроенной антенны.
ВНИМАНИЕ! Перед началом монтажа системы обязательно
обновите ПО базового блока и выберите в программе
ALARM STUDIO модель автомобиля (протоколы CAN-шин)
INP3 - «Выключатель
капота»
INP6 - «К замку зажигания»
+12B - «Питание»
(Uамп3..100В, min 8Гц)
Релейный
модуль
(схема
подключения
см. на
обороте)
3 6
52
1 4
Коричневый
(–)
Желтый
(–)
Оранжевый
(–)
Зеленый
(–)
Синий
(–)
Красный
(+)
200mA
200mA
200mA
200mA
200mA
+ 12V
CH10 - «Стартер»
CH8 - «Обходчик»
CH7 - «Блокировка NO»
«АСС
CH6 - Педаль тормоза*»
*
«Зажигание
CH9 - Кнопка Star-Stop*»
* При реализации автоматического запуска с кнопкой Start/Stop
Страницы: Стр: 13
