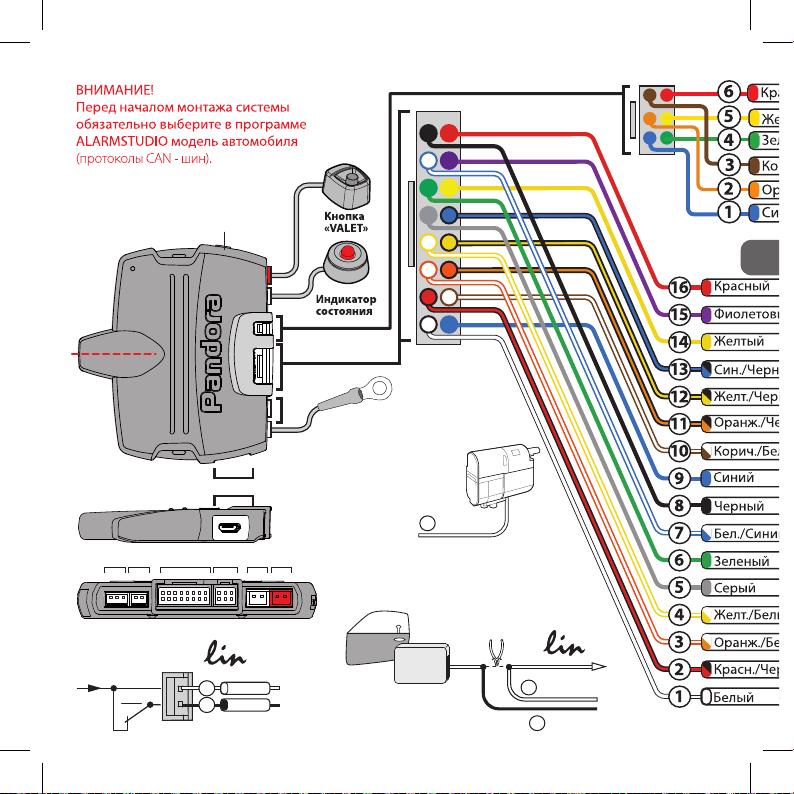

INP2 -

НЕ ЭКРАНИРОВАТЬ!

ВСТРОЕННАЯ АНТЕННА!

micro-

USB

Релейный

модуль*

Кнопка

VALET

X4

X6

X7

X2

X5 3 6

52

1 4

Pandora DX

ВНИМАНИЕ!!! Подробное руководство по монтажу

доступно на сайте www.manuals.alarmtrade.ru

X1

X3

LOCAL INTERCONNECT NETWORK

X1

LIN-Вход

LIN-Выход

LIN-драйвер

сигнализации

*См. комплектацию

Чёрный

2

Белый

1

Устройство LIN

Разъемы

X4 X5 X6 X7X3 X1

1

2

3

4

5

6

7

8

16

15

14

13

12

11

10

9

Подключение LIN

Для автомобилей LADA (Калина 2 • Granta •

Priora NEW • UAZ Patriot (05.2014)

Управление

предпусковыми

подогревателями

Webasto

Thermotop Evo,

Eberspaecher

Hydronic/

Hidronic 2

Выход LIN

1

X1

Вход тахометра

CH5 - Открытие

багажника

CH2 - Закрытие ЦЗ

CH3

CH4 - Открытие ЦЗ

CH1/INP1 - Выключатель багажника

INP4 - Вход датчика нейтрали/ручника

CH10 Стартер

+ 12V

CH8 Обходчик

CH9

CH6

CH7 Блокировка NO

Зажигание

АСС

*при реализации автоматического

запуска кнопкой Start/Stop

CH11

LOCAL INTERCONNECT NETWORK

Блок

управления

двери

Дверь водителя

Вход LIN

Выход LIN

1

2

X1

к проводу IMO**

к проводу IMI**

** -Подключается

при реализации

функции

бесключевого

запуска

Toyota, Lexus

Красный 40А

Датчик

температуры

двигателя*

model: 50

* Суммарный ток для реле

R1+R2+R3 не должен

превышать 40А

*

*

*
