Pandect X-3110

Данная инструкция на русском языке предназначена для автосигнализации Pandect X-3110, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (3.9 Мб, pdf) Инструкция по установкеСкачать инструкцию (290.6 Кб, pdf)
Страницы: Стр:

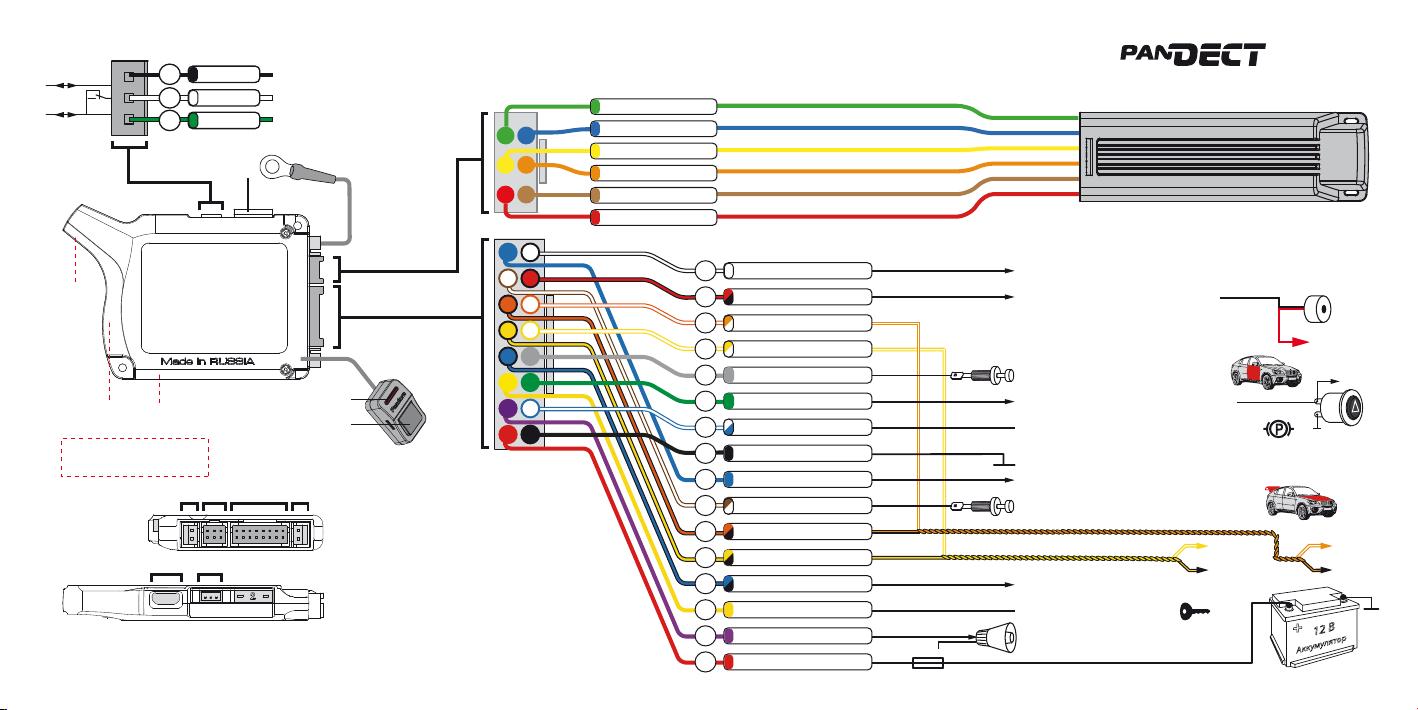

Базовый блок
вид снизу
Предохранитель
2А питание
RFM
антенна
GSM
антенна
2,4 GHz
антенна
Датчик
температуры
двигателя
X-311O
ВНИМАНИЕ! Подробное руководство
по монтажу доступно на сайте www.manuals.alarmtrade.ru
ВНИМАНИЕ!
Перед началом монтажа
системы обязательно выберите в
программе ALARMSTUDIO модель
автомобиля (протокол CAN-шин)
* При реализации автоматического запуска кнопкой Start-Stop
** Логика работы канала назначается в настройках системы
(Настройки выходов)
Подключается при реализации функции бесключевого запуска
Белый
2
IMMO-KEY2
Чёрный
3
IMMO-KEY1
Зеленый
1
Тахометр
200 mA (–)
200 mA (–)
(+)
(+)
2A (+)
200 mA (–)
200 mA (–)
(–)
CH5 - Биппер (малогабаритный
звуковой извещатель)
CH1/INP1 - Выключатели дверей
CH4/INP4 - К указателям поворота
к штатной
проводке
INP5 - Вход от кнопки педали тормоза
INP3 - Выключатель капота/багажника
Выход СH3 - Блокировка NO
INP2 - К замку зажигания
Сирена
3А
Масса
LIN
CAN1 CAN1-H
CAN1-L
CAN2 CAN2-H
CAN2-L
X6
X4X1
X6
X2
X3
X5
X5
X4
X4
Релейный модуль (схема подключения см. на обороте)
Синий
9
Коричневый/Белый
10
Оранжевый/Черный
11
Желтый/Черный
12
Синий/Черный
13
Желтый
14
Фиолетовый
15
Красный
16
Белый
1
Красный/Черный
2
Оранжевый/Белый
3
Желтый/Белый
4
Серый
5
Зеленый
6
Белый/Синий
7
Черный
8
8
7
6
5
4
3
2
1
16
15
14
13
12
11
10
9
+ 12V
CH10 – Стартер
CH9 – Обходчик
CH6 – Блокировка NO / NC**
CH7 – АСС / Педаль тормоза*
CH8 – Зажигание / Кнопка
Коричневый
Оранжевый
Синий
(–)
(–)
(–)
(–)
(–)
(+)
Зеленый
Желтый
Красный
36
5 2
14
индикатор LED
кнопка VALET
X2 X6 X5 X3
Не экранировать!
Встроенные антенны!
(-)
+12V
