Pandect X-1100

Данная инструкция на русском языке предназначена для автосигнализации Pandect X-1100, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:

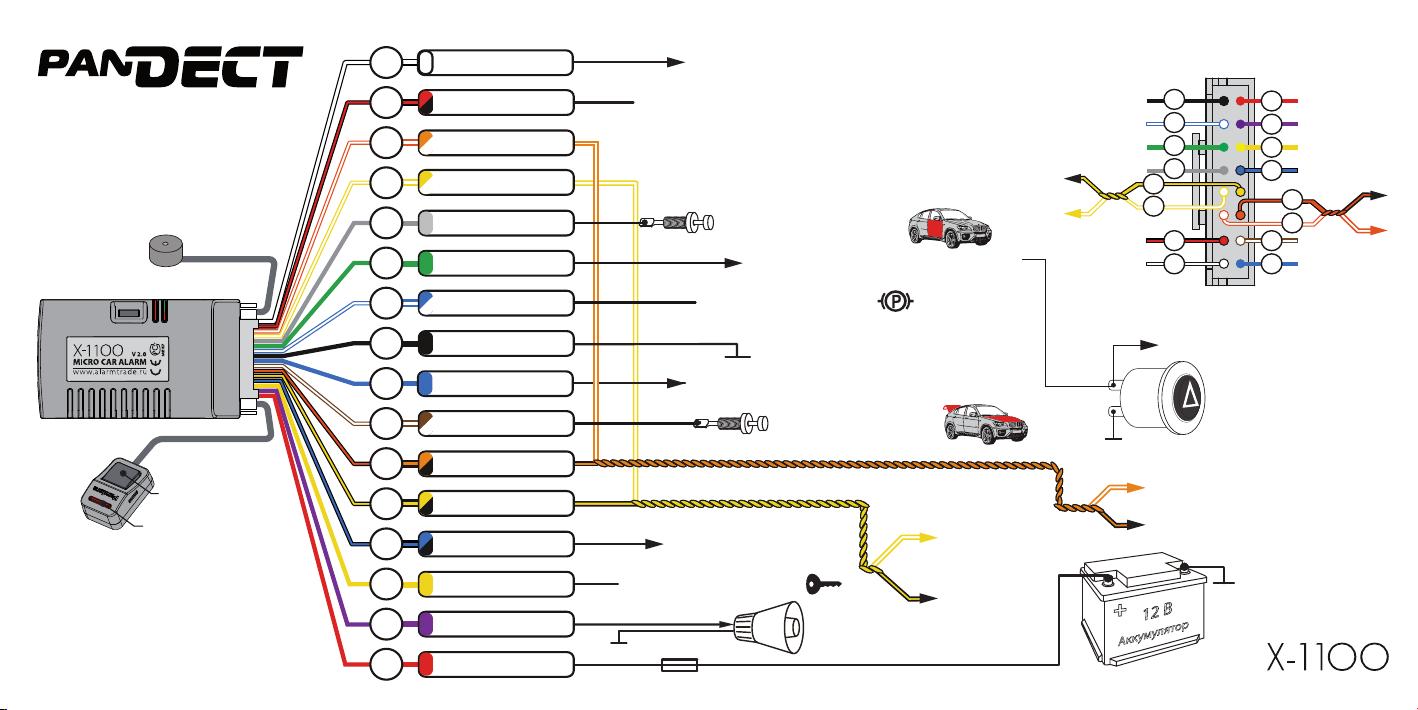

ОСНОВНОЙ РАЗЪЕМ
16
15
14
13
10
9
2
1
6
5
8
7
11
3
12
4
CAN2
CAN1
DATA TX
INP1
CH4
CH2
CH5
INP5
GND
DATA RX
INP3
CH3
Зажигание
Сирена
+12V
CAN2-L / CH5
Закрытие ЦЗ
CAN2-H / CH2
Открытие ЦЗ
CAN2
3A
12 В
Аккумулятор
Сирена
2A (+)
INP2 К замку зажигания
(+)
Выход CH3
Блокировка NO
DATA RX
к дополнительным устройствам
DATA TX
к доп. устройствам
Базовый блок вид снизу
200mA (-)
200mA
200mA
200mA
200mA
CAN1-L
CAN1-H
CAN1
INP3 - Выключатель
капота / багажника
(-)
Масса
CH1/ INP1 -
CH4 / INP4 - к указателям поворота
200mA
CH6 - Универсальный выход
(-)
(-)
(+)
(-)
INP5 - Вход от кнопки
педали тормоза
Белый
1
Красн./Черн.
2
Серый
5
Зеленый
6
Бел./Синий
7
Черный
8
Желт./Белый
4
Оранж./Белый
3
Синий
9
Корич./Белый
10
Син./Черный
13
Желтый
14
Фиолетовый
15
Красный
16
Желт./Черный
12
Оранж./Черн.
11
к штатной
проводке
ВНИМАНИЕ!
Перед началом монтажа системы
обязательно выберите в программе
ALARM STUDIO модель автомобиля
(протоколы СAN - шин).
Микрофон
Выключатели
дверей
кнопкаVALET
индикатор LED
РАЗЪЕМЫ
