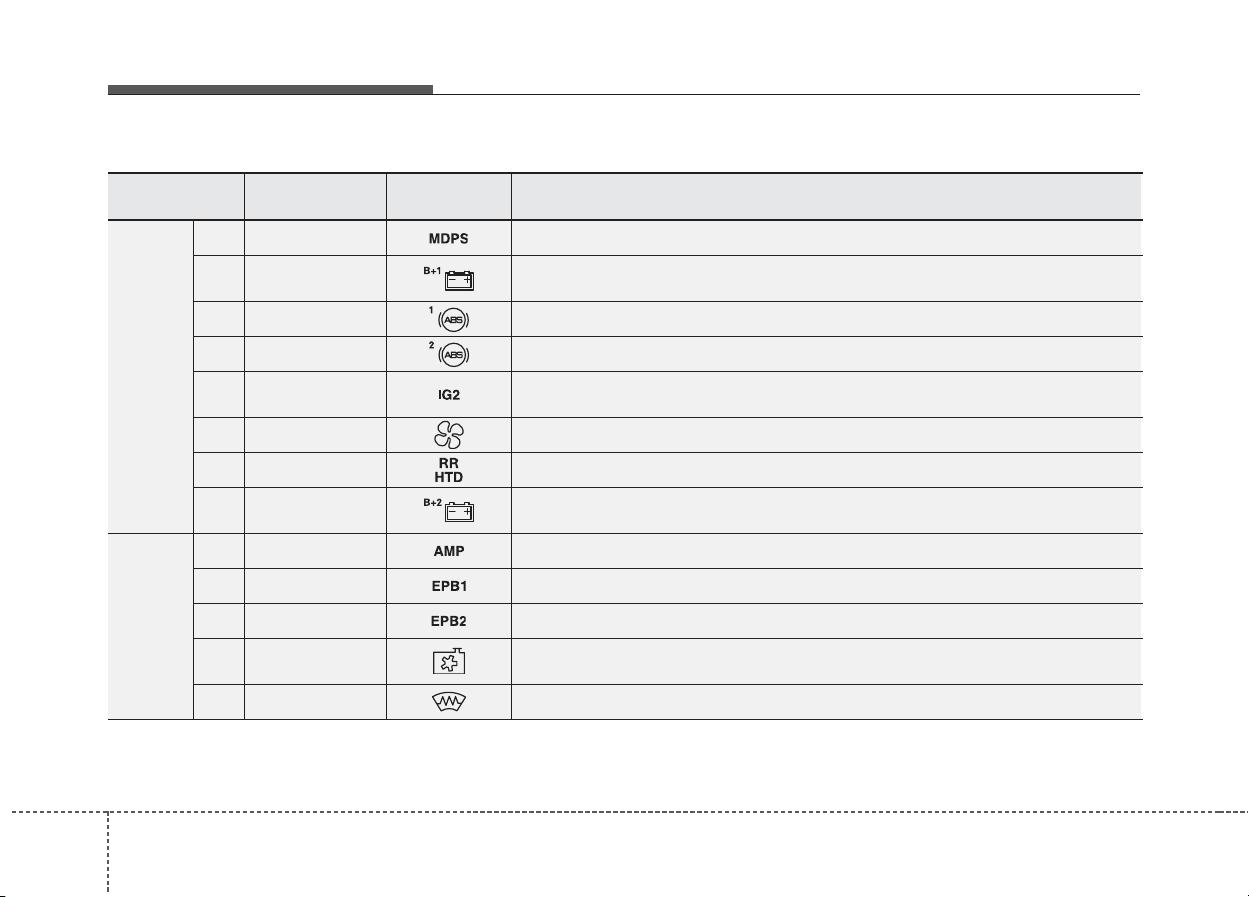

Техническое обслуживание
907
No. Номинал
предохранителя Символ Защищаемый компонент
МУЛЬТИП
РЕДОХРА
НИТЕЛЬ
1 80A Блок управления EPS
2 60A Распределительная коробка I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH),
предохранитель - F13/F14/F19/F20/F21/F26/F36)
3 40A Блок управления ESP, многофункциональный диагностический разъем
4 40A Блок управления ESP, многофункциональный диагностический разъем
5 40A Реле 9 (пусковое реле), переключатель зажигания (без кнопки пуск),
реле 6 (реле МРП 4 (ЗАЖ.2), с пусковой кнопкой)
6 40A Реле 4 (реле вентилятора)
7 40A Реле 11 (реле обогревателя заднего стекла)
8 60A Распределительная коробка I/P (IPS 3 (4CH), IPS 4 (4CH), предохранитель -
F2/F7/F9/F15)
ПРЕДОХР
АНИТЕЛЬ
9 30A Усилитель, преобразователь постоянного тока в постоянный (усилитель)
10 30A Электрический модуль стояночного тормоза
11 30A Электрический модуль стояночного тормоза
12 40A(БЕНЗ.)
50A(ДИЗЕЛЬН.)
Реле 1 (реле вентилятора охлаждения (низк.)),
реле 2 (реле вентилятора охлаждения (выс.))
13 15A Блок реле ICM (реле обогревателя ветрового стекла)
Главный предохранитель
