Форматно-раскроечный станок
модель «MS6132D»
15
Руководство по эксплуатации
6
6.
.2
2.
.
У
УС
СТ
ТА
АН
НО
ОВ
ВК
КА
А
О
ОС
СН
НО
ОВ
ВН
НО
ОГ
ГО
О
П
ПО
ОП
ПЕ
ЕР
РЕ
ЕЧ
ЧН
НО
ОГ
ГО
О
С
СТ
ТО
ОЛ
ЛА
А
Рис.5

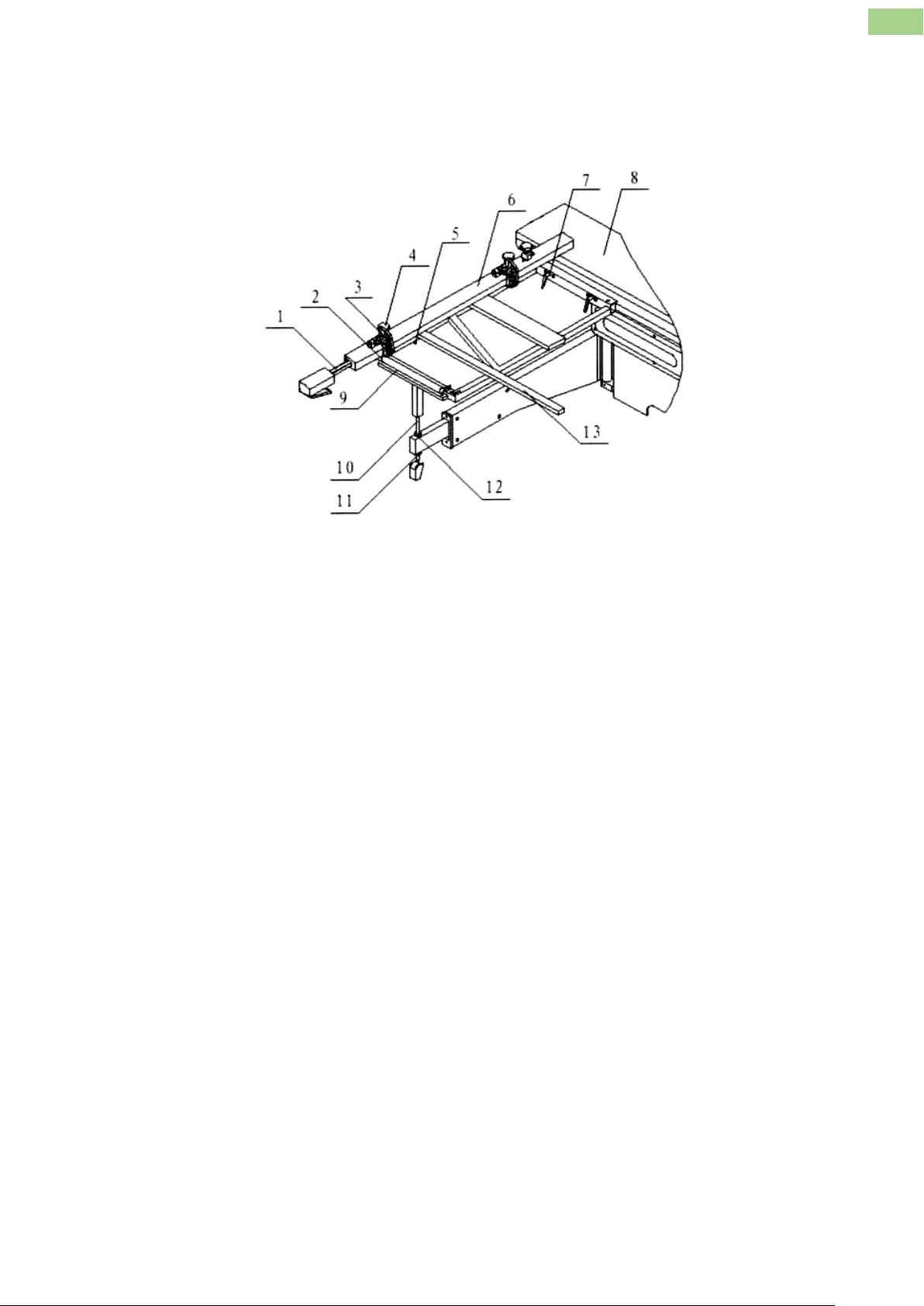

Установите основной поперечный стол при помощи крепежных винтов (7) на каретке (8). Вставьте
регулировочную опору (10) основного поперечного стола в соответствующее крепление телеско-
пической поддерживающей консоли. Затем при помощи винта (11) отрегулируйте поперечный
стол таким образом, чтобы подающий ролик (9), опорная балка (13) и поверхность стола каретки
находились на одном уровне, погрешность составляет ≤0,25 мм. Поперечный стол не должен быть
выше уровнем стола каретки (8). Закрутите блокировочный винт (12), затем закрутите два кре-
пежных винта (7). Установите и закрепите на столе линейку для поперечных резов (6) и упорные
флажки (3). Для регулировки флажков используются фиксирующие ручки (4). Для обработки
больших заготовок используется расширитель (1).
6
6.
.3
3.
.
У
УС
СТ
ТА
АН
НО
ОВ
ВК
КА
А
И
И
Р
РЕ
ЕГ
ГУ
УЛ
ЛИ
ИР
РО
ОВ
ВК
КА
А
П
ПИ
ИЛ
ЛЫ
Ы
1. Примечания:
• Маховик регулировки наклона пилы расположен на передней части станка.
• Подъем и опускание основной и подрезной пилы на станке осуществляется при помощи
сервопривода. Переключатель подъема и опускания основной и подрезной пилы располо-
жен на панели управления станка.
• Устройство блокировки каретки расположено справа на задней стороне самой каретки.
Страницы: Стр: 15
